หม้อแปลงแรงดันไฟฟ้าชนิดแห้งกลางแจ้ง 36KV

Model:JDZXW-35

Anqiang Power เป็นผู้ผลิตหม้อแปลงแรงดันไฟฟ้าชนิดแห้งกลางแจ้ง 36KV ของจีน หม้อแปลงแรงดันไฟฟ้ากลางแจ้งนี้ผลิตขึ้นโดยใช้อีพอกซีเรซินเฉพาะกลางแจ้งที่ทนต่อการโค้ง ทนต่อรังสียูวี และทนต่อการเสื่อมสภาพผ่านการหล่อแบบสุญญากาศ โครงสร้างแบบเสาปิดสนิทสามารถทนต่อมลภาวะและความชื้น นอกจากนี้ หม้อแปลงแต่ละตัวจาก Anqiang Electric ยังผ่านการทดสอบจากโรงงานสองครั้งเพื่อรับประกันคุณภาพของผลิตภัณฑ์ ซึ่งแสดงให้เห็นถึงความมุ่งมั่นในการออกแบบผลิตภัณฑ์ที่พิถีพิถัน

ส่งคำถาม

รายละเอียดสินค้า

อันเชียง พาวเวอร์ขอนำเสนอซีรีส์ JDZX(F) ระดับพรีเมียมหม้อแปลงแรงดันไฟฟ้าชนิดแห้งกลางแจ้ง 36KVออกแบบมาสำหรับระบบไฟ AC 50/60Hz สามเฟส ออกแบบทางวิศวกรรมด้วยเทคโนโลยีการหล่อสุญญากาศอีพอกซีเรซินขั้นสูง หม้อแปลงแรงดันไฟฟ้ากลางแจ้งนี้ให้การวัดแรงดันไฟฟ้าที่แม่นยำ ประสิทธิภาพของฉนวนที่เชื่อถือได้ และความเสถียรในการทำงานในระยะยาวภายใต้สภาพแวดล้อมที่รุนแรง ไม่ว่าคุณจะใช้งานสถานีย่อย ระบบรวบรวมพลังงานหมุนเวียน (ลม/แสงอาทิตย์) หรือเครือข่ายการจ่ายพลังงานทางอุตสาหกรรม ซีรีส์ JDZX ให้สัญญาณแรงดันไฟฟ้าที่แม่นยำสำหรับการสูบจ่าย การป้องกัน และการควบคุม

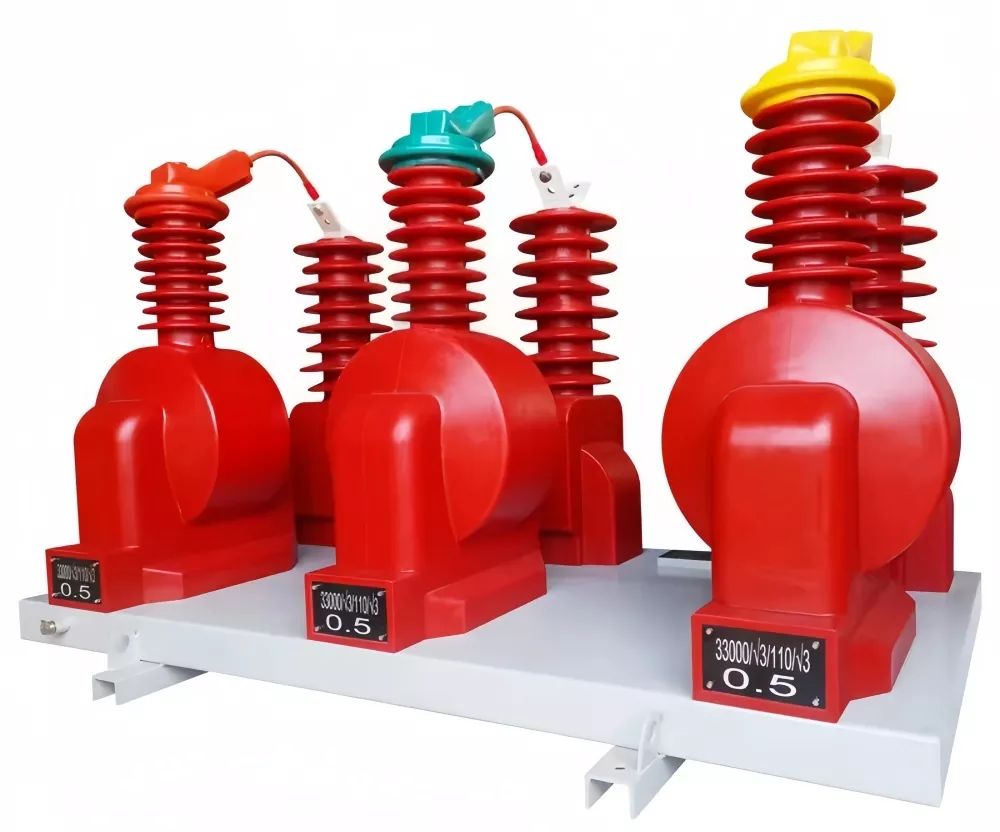

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX เทียบกับ VT แช่น้ำมันแบบดั้งเดิม: เหตุใดจึงต้องอัพเกรดเป็นแบบแห้ง

JDZX ชนิดแห้ง VT

การออกแบบหล่ออีพอกซีเรซิน

✓ ไม่ต้องบำรุงรักษา– ไม่มีความเสี่ยงจากการรั่วไหลของน้ำมัน
✓ ป้องกันไฟและการระเบิด– ปลอดภัยสำหรับการใช้งานกลางแจ้ง
✓ ป้องกันการควบแน่น– งานหล่ออีพอกซีเรซิน ทนทานต่อความชื้น
✓ เป็นมิตรกับสิ่งแวดล้อม– ไม่มีความเสี่ยงต่อการปนเปื้อนของน้ำมัน

แช่น้ำมัน VT

การออกแบบน้ำมันแบบธรรมดา

✓ ต้องมีการทดสอบน้ำมันเป็นระยะ
✓ น้ำมันรั่วและความเสี่ยงจากไฟไหม้
✓ หนักและเทอะทะมากขึ้น
✓ ข้อกังวลในการกำจัดสิ่งแวดล้อม

📍 คู่มือการสมัครและการเลือก: สถานการณ์จริง

✅ สถานการณ์ที่ 1: สถานีย่อย 35kV/36kV (การวัดและการป้องกัน)
ใช้หม้อแปลงแรงดันไฟฟ้าซีรีส์ JDZXบนตัวป้อนขาเข้าและขาออก ให้สัญญาณแรงดันไฟฟ้าที่แม่นยำสำหรับการวัดพลังงาน (ระดับความแม่นยำ 0.2/0.5) และรีเลย์ป้องกัน (3P/6P) การออกแบบแบบแห้งกลางแจ้งทนทานต่อแสงแดด ฝน และการเปลี่ยนแปลงของอุณหภูมิโดยตรง

✅ สถานการณ์ที่ 2: ระบบรวบรวมพลังงานลม/พลังงานแสงอาทิตย์
โครงการพลังงานทดแทนจำเป็นต้องมีการตรวจสอบแรงดันไฟฟ้าที่เชื่อถือได้ ณ จุดเชื่อมต่อโครงข่าย VT ชนิดแห้งกลางแจ้ง JDZX มีประสิทธิภาพป้องกันการควบแน่นที่ดีเยี่ยม ทำให้เหมาะสำหรับการติดตั้งกลางแจ้งในสภาพแวดล้อมชายฝั่งหรือมีความชื้นสูง

✅ สถานการณ์ที่ 3: การจ่ายพลังงานทางอุตสาหกรรม (การขุด ซีเมนต์ เหล็ก)
สำหรับโรงงานอุตสาหกรรมที่มีสภาวะการทำงานที่รุนแรง หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินช่วยให้การทำงานไม่ต้องบำรุงรักษา ซึ่งช่วยลดเวลาหยุดทำงานและต้นทุนการดำเนินงาน

📋 พารามิเตอร์ทางเทคนิค

ชื่อโครงการ	ค่าพารามิเตอร์
	เจดีแซดเอ็กซ์(F)-36	เจดีแซดเอ็กซ์(F)-40.5
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	36/√3 เควี	40.5/√3 เควี
แรงดันไฟฟ้าสูงสุดสำหรับอุปกรณ์	40.5 เควี
ความถี่ที่กำหนด	50/60 เฮิรตซ์
จัดอันดับแรงดันไฟฟ้าทุติยภูมิ	100/√3 V หรือ 110/√3 V
ขดลวดแรงดันตกค้าง	100/3 โวลต์หรือ 110/3 โวลต์
ระดับความแม่นยำ	0.2 / 0.5 / 1 / 3P / 6P
ปัจจัยแรงดันไฟฟ้าที่ได้รับการจัดอันดับ	1.2 ต่อเนื่อง 1.5 เป็นเวลา 30 วินาที
ระดับฉนวนที่ได้รับการจัดอันดับ	95/185 กิโลวัตต์ (LI/AC)
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า	95 KV (แห้ง) / 85 KV (เปียก)
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า	185 KV (สูงสุด)
ระยะทางที่คืบคลาน	≥ 900 มม. (มลพิษ Class II / III)
ระดับการป้องกัน / ระดับการป้องกัน	IP54
ช่วงอุณหภูมิแวดล้อม	-40°ซ ถึง +55°ซ
วัสดุฉนวน	อีพอกซีเรซิน (หล่อสุญญากาศ)
การปฏิบัติตามมาตรฐาน	GB/T 20840, IEC 61869

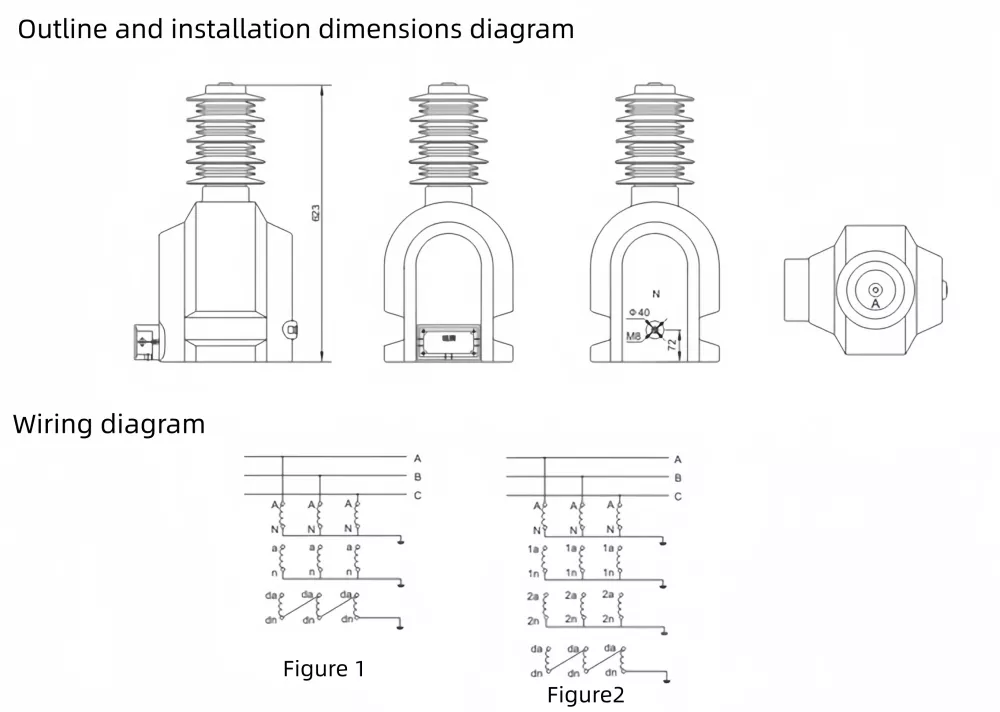

📐 ขนาดผลิตภัณฑ์และภาพวาดการติดตั้ง

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

ส่วนประกอบเค้าโครงเครื่องกลของ JDZX ซีรี่ส์:
1. ตัวหล่ออีพอกซีเรซิน
2. ขั้วต่อหลัก (H1/H2)
3. กล่องขั้วต่อรอง (IP54)
4. ขั้วต่อสายดิน
5. แท่นยึด
6. ครีบขยายระยะทาง Creepage
7. แผ่นป้าย
8. การเชื่อมแบบยก

ซีรีส์ JDZX มีคุณสมบัติ aการออกแบบที่กะทัดรัดและทนทานต่อสภาพอากาศที่ติดตั้งโดยตรงบนเสากลางแจ้งหรือโครงสร้างสถานีไฟฟ้าย่อย ที่กล่องขั้วต่อรองพิกัด IP54ให้การป้องกันฝุ่นละอองและน้ำเข้า ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้ง ที่หล่อสูญญากาศอีพอกซีเรซินกระบวนการขจัดช่องว่างและรับประกันประสิทธิภาพของฉนวนที่เหนือกว่า

🏭 ทำไมต้อง Anqiang Power? – พันธมิตรที่เชื่อถือได้ของคุณสำหรับหม้อแปลงแรงดันไฟฟ้า

โรงงานโดยตรง– ไม่มีพ่อค้าคนกลาง ราคาที่แข่งขันได้ และระยะเวลารอคอยสินค้าสั้น (15-25 วัน)
ทดสอบประเภทแล้ว– GB/T 20840, เป็นไปตามมาตรฐาน IEC 61869, ได้รับการรับรองโดยสมบูรณ์
การปรับแต่งพร้อมแล้ว– ระดับความแม่นยำ อัตราแรงดันไฟฟ้าสำรอง การกำหนดค่ากล่องขั้วต่อพิเศษ การสร้างแบรนด์ OEM
การอ้างอิงทั่วโลก– จำหน่ายไปยังเอเชียตะวันออกเฉียงใต้, ตะวันออกกลาง, แอฟริกา, อเมริกาใต้

📌 อ้างอิงโครงการจริง:

✅ ฟิลิปปินส์– VT แบบแห้งกลางแจ้งขนาด 36kV จำนวน 150+ ยูนิตที่จ่ายให้กับ NGCP สำหรับโครงการอัปเกรดการวัดแสงของสถานีย่อย (2023–2024)

✅ ปากีสถาน– หม้อแปลงแรงดันไฟฟ้าซีรีส์ JDZX จำนวน 80 ชุดใช้งานในสถานีย่อยรวบรวมโรงไฟฟ้าพลังงานแสงอาทิตย์ (โครงการ 50MW ภูมิภาค Bahawalpur)

คำถามที่พบบ่อย

คำถามที่ 1: หม้อแปลงแรงดันไฟฟ้าแบบแห้งและแบบแช่น้ำมันแตกต่างกันอย่างไร?
ตอบ: VT แบบแห้งใช้ฉนวนหล่ออีพอกซีเรซิน – ไม่ต้องบำรุงรักษา ทนไฟ และเป็นมิตรต่อสิ่งแวดล้อม VT ที่แช่น้ำมันต้องมีการทดสอบน้ำมันเป็นระยะ และก่อให้เกิดความเสี่ยงต่อการรั่วไหล/ไฟไหม้ สำหรับการใช้งานกลางแจ้ง 36kV ชนิดแห้งเป็นที่ต้องการมากขึ้น

คำถามที่ 2: ซีรีส์ JDZX มีคลาสความแม่นยำอะไรบ้าง
ตอบ: VT แบบแห้งกลางแจ้งขนาด 36kV ของเรามีระดับความแม่นยำ 0.2 (การสูบจ่ายที่แม่นยำ), 0.5 (การสูบจ่ายทั่วไป), 1 (ทางอุตสาหกรรม), 3P/6P (การป้องกัน) เราสามารถปรับแต่งตามความต้องการเฉพาะของคุณได้

Q3: ระยะ Creepage ของหม้อแปลงแรงดันไฟฟ้านี้คือเท่าไร?
ตอบ: การออกแบบมาตรฐานให้ระยะห่างตามผิวฉนวน ≥900 มม. เหมาะสำหรับสภาพแวดล้อมมลพิษระดับ II/III สำหรับพื้นที่ที่มีระดับความสูงหรือมลพิษสูง เราสามารถขยายระยะตามผิวฉนวนได้เมื่อมีการร้องขอ

คำถามที่ 4: VT นี้เหมาะสำหรับการใช้งานกลางแจ้งในสภาพอากาศที่รุนแรงหรือไม่
ก. ใช่. ซีรีส์ JDZX มีกล่องขั้วต่อรองพิกัด IP54 และการหล่ออีพอกซีเรซินที่ทนทานต่อแสงแดด ฝน การควบแน่น และการแปรผันของอุณหภูมิตั้งแต่ -40°C ถึง +55°C

Q5: คุณให้บริการ OEM/ODM สำหรับหม้อแปลงแรงดันไฟฟ้าหรือไม่?
ตอบ: อย่างแน่นอน เรานำเสนออัตราส่วนแรงดันทุติยภูมิแบบกำหนดเอง การกำหนดค่าระดับความแม่นยำ กล่องขั้วต่อพิเศษ และป้ายชื่อแบรนด์ ตัวอย่างก่อนการผลิตมีระยะเวลารอคอยสินค้า 7-10 วัน

Qual ต้องการโซลูชันหม้อแปลงแรงดันไฟฟ้า 36kV ที่ปรับแต่งเองหรือไม่

บอกระดับความแม่นยำ ระดับแรงดันไฟฟ้ารอง และสภาพแวดล้อมการติดตั้งของคุณให้เราทราบ เราจะตอบกลับภายใน 24 ชั่วโมง
