ความแตกต่างระหว่างเซอร์กิตเบรกเกอร์และสวิตช์ตัดการเชื่อมต่อ

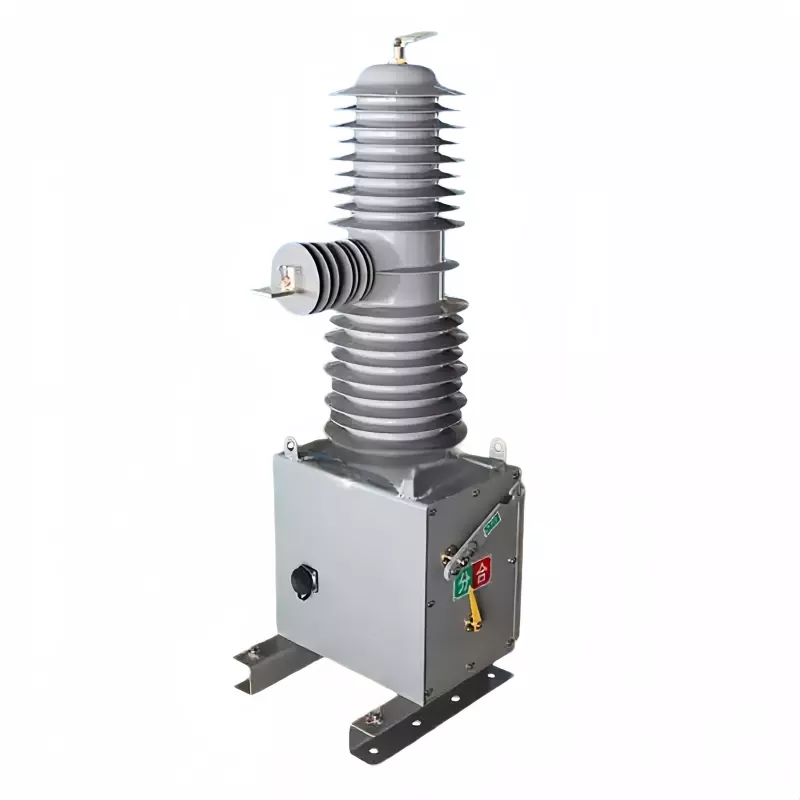

เบรกเกอร์วงจรและอุปกรณ์ตัดการเชื่อมต่อสามารถขัดขวางวงจรทั้งสองได้ ขึ้นอยู่กับจำนวนขั้ว พวกเขาสามารถทำงานในวงจรเฟสเดียวหรือสามเฟส หน้าที่ของเซอร์กิตเบรกเกอร์คือการปกป้องวงจรและอุปกรณ์ โดยปกติจะมีคุณสมบัติสะดุดอัตโนมัติและสามารถดำเนินการกับโหลดได้ ในขณะที่ตัวตัดการเชื่อมต่อใช้เพื่อขัดจังหวะวงจรเท่านั้น โดยปกติจะไม่ตัดวงจรโดยอัตโนมัติและไม่สามารถใช้งานกับโหลดได้ บทความนี้จะแนะนำความแตกต่างระหว่างเบรกเกอร์และตัวตัดการเชื่อมต่ออย่างละเอียดโดยการรวมฟังก์ชันและการจำแนกประเภทของเบรกเกอร์วงจร

เบรกเกอร์วงจรไฟฟ้าแรงต่ำ

1. หน้าที่ของเซอร์กิตเบรกเกอร์

การป้องกันการโอเวอร์โหลด: เมื่อกระแสในวงจรเกินกระแสที่กำหนดในช่วงระยะเวลาหนึ่ง เบรกเกอร์จะตัดวงจรโดยอัตโนมัติ ตัวอย่างเช่น หากปลั๊กไฟเชื่อมต่อกับเครื่องใช้ไฟฟ้ากำลังสูงมากเกินไป และกระแสไฟเกิน เบรกเกอร์จะตัดการทำงานเพื่อป้องกันไม่ให้วงจรเสียหายเนื่องจากความร้อนสูงเกินไป และแม้แต่เพื่อหลีกเลี่ยงการเกิดไฟไหม้

2. การป้องกันการลัดวงจร: หากเกิดไฟฟ้าลัดวงจรในวงจร หมายความว่ากระแสไฟฟ้าจะสูงมากกะทันหัน เบรกเกอร์จะสามารถตัดวงจรได้อย่างรวดเร็ว เพื่อป้องกันไม่ให้กระแสไฟฟ้าขนาดใหญ่ที่เกิดจากไฟฟ้าลัดวงจรทำให้เกิดความเสียหายร้ายแรงต่อสายไฟ อุปกรณ์ไฟฟ้า ฯลฯ

3. การป้องกันแรงดันตก (มีในเซอร์กิตเบรกเกอร์บางรุ่น): เมื่อแรงดันไฟฟ้ากริดลดลงต่ำกว่าแรงดันไฟฟ้าปกติในระดับหนึ่ง เซอร์กิตเบรกเกอร์สามารถตัดวงจรโดยอัตโนมัติเพื่อป้องกันอุปกรณ์ไฟฟ้าไม่ให้ได้รับความเสียหายจากแรงดันตก หลังจากที่แรงดันไฟฟ้าของโครงข่ายกลับสู่ปกติ เซอร์กิตเบรกเกอร์บางตัวจำเป็นต้องรีเซ็ตด้วยตนเองก่อนจึงจะสามารถจ่ายไฟใหม่ได้ ในขณะที่ตัวอื่นๆ ก็สามารถปิดใหม่ได้โดยอัตโนมัติ

เบรกเกอร์วงจรไฟฟ้าแรงต่ำ

ครั้งที่สอง ฟังก์ชั่นเบรกเกอร์

แหล่งจ่ายไฟแยก: หน้าที่หลักของสวิตช์แยกคือการแยกอุปกรณ์ไฟฟ้าที่ต้องการการบำรุงรักษาออกจากแหล่งจ่ายไฟที่มีไฟฟ้าอยู่อย่างน่าเชื่อถือ เพื่อให้มั่นใจในความปลอดภัยของเจ้าหน้าที่บำรุงรักษา ตัวอย่างเช่น เมื่อดำเนินการบำรุงรักษาอุปกรณ์ไฟฟ้าของสายใดสายหนึ่งในสถานีย่อย โดยการใช้งานสวิตช์แยกจุด จุดพักที่ชัดเจนสามารถเกิดขึ้นระหว่างอุปกรณ์และแหล่งจ่ายไฟ เพื่อป้องกันไม่ให้แหล่งจ่ายไฟฉับพลันไม่ก่อให้เกิดอันตรายต่อเจ้าหน้าที่บำรุงรักษา

2. การสลับการทำงาน: ในระบบบัสบาร์คู่หรือระบบสายไฟอื่นๆ สวิตช์แยกใช้เพื่อเปลี่ยนโหมดการเชื่อมต่อของวงจร ทำให้อุปกรณ์หรือสายสามารถสลับจากบัสบาร์ชุดหนึ่งไปยังอีกชุดหนึ่งได้ จึงมั่นใจได้ถึงการปรับโหมดการทำงานของระบบไฟฟ้าอย่างยืดหยุ่น อย่างไรก็ตาม ในระหว่างการดำเนินการสวิตชิ่ง สวิตช์แยกมักจะใช้ร่วมกับอุปกรณ์ต่างๆ เช่น เซอร์กิตเบรกเกอร์

3. การใช้งานวงจรกระแสไฟฟ้าขนาดเล็ก: สวิตช์แยกสามารถเปิดและปิดหม้อแปลงแรงดันไฟฟ้าและตัวป้องกันฟ้าผ่าที่ไม่ผิดพลาด บัสบาร์ กระแสไฟฟ้าแบบคาปาซิทีฟของอุปกรณ์ที่เชื่อมต่อโดยตรงกับบัสบาร์ รวมถึงสวิตช์มีดกราวด์ที่จุดที่เป็นกลางของหม้อแปลง ฯลฯ ซึ่งเป็นวงจรกระแสขนาดเล็กทั้งหมด

เบรกเกอร์ไฟฟ้าแรงดันต่ำ

ที่สาม เซอร์กิตเบรกเกอร์จำแนกตามวิธีการสะดุด

เซอร์กิตเบรกเกอร์ความร้อน: ส่วนใหญ่จะใช้หลักการที่แถบโลหะคู่จะโค้งงอเมื่อถูกความร้อน เมื่อกระแสไฟฟ้าโอเวอร์โหลด แถบโลหะคู่จะโค้งงอเนื่องจากความร้อนที่เกิดจากกระแสไฟฟ้า กระตุ้นให้กลไกการสะดุดตัดวงจร เวลาดำเนินการของเบรกเกอร์นี้สัมพันธ์กับขนาดของกระแสเกิน ยิ่งกระแสโอเวอร์โหลดมากเท่าใด เวลาดำเนินการก็จะสั้นลงเท่านั้น

2. เบรกเกอร์แม่เหล็กไฟฟ้า: ขึ้นอยู่กับหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อเกิดการลัดวงจรในวงจร กระแสไฟฟ้าขนาดใหญ่อย่างฉับพลันจะสร้างแรงแม่เหล็กไฟฟ้าอันทรงพลัง ทำให้กลไกการสะดุดทำงานและตัดวงจรอย่างรวดเร็ว มีความไวต่อกระแสลัดวงจรอย่างมาก

3. Electronic Circuit Breaker: ตรวจจับขนาดกระแสและการเปลี่ยนแปลงผ่านชิ้นส่วนอิเล็กทรอนิกส์ สามารถใช้ฟังก์ชันการป้องกันได้แม่นยำยิ่งขึ้น เช่น การโอเวอร์โหลดและการลัดวงจร และเบรกเกอร์วงจรอิเล็กทรอนิกส์บางตัวยังมีฟังก์ชันการควบคุมระยะไกลและการสื่อสาร ทำให้เป็นเบรกเกอร์ประเภทที่ค่อนข้างสูง

สวิตช์ตัดการเชื่อมต่อแรงดันต่ำ

IV. การจำแนกประเภทของสวิตช์ตัดการเชื่อมต่อตามตำแหน่งการติดตั้ง

สวิตช์ตัดการเชื่อมต่อภายในอาคาร: มักติดตั้งในห้องกระจายสินค้าหรือพื้นที่อื่นๆ ภายในอาคาร ใช้สำหรับแยกการทำงานของอุปกรณ์ไฟฟ้าภายในอาคาร โครงสร้างค่อนข้างกะทัดรัดและมีปริมาตรน้อยเนื่องจากสภาพแวดล้อมภายในอาคารค่อนข้างคงที่

2. สวิตช์ตัดการเชื่อมต่อกลางแจ้ง: ติดตั้งในสถานีย่อยกลางแจ้ง สายส่ง และสถานที่อื่นๆ สวิตช์จะต้องสามารถทนต่อสภาพอากาศที่ซับซ้อนต่างๆ โครงสร้างค่อนข้างแข็งแรงและมีคุณสมบัติกันน้ำ กันลม และทนต่อการกัดกร่อนได้ดีเยี่ยม

สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูง

V. การจำแนกประเภทของสวิตช์ตัดการเชื่อมต่อตามกลไกการทำงาน

สวิตช์ตัดการเชื่อมต่อแบบแมนนวล: ต้องใช้การดำเนินการแบบแมนนวลผ่านที่จับเพื่อเปิดและปิด การดำเนินการนั้นง่ายและตรงไปตรงมา โดยมีต้นทุนต่ำ โดยทั่วไปจะใช้ในสถานการณ์ที่มีระดับแรงดันไฟฟ้าต่ำกว่าและการทำงานไม่บ่อยนัก

2. สวิตช์แยกไฟฟ้า: การเปิดและปิดทำได้ผ่านกลไกการทำงานแบบไฟฟ้า สวิตช์แยกประเภทนี้ช่วยให้สามารถควบคุมระยะไกล อำนวยความสะดวกในการควบคุมแบบรวมศูนย์ และการทำงานอัตโนมัติในสถานีย่อยขนาดใหญ่และสิ่งอำนวยความสะดวกอื่น ๆ อย่างไรก็ตาม มีค่าใช้จ่ายค่อนข้างสูงและมีโครงสร้างที่ซับซ้อนกว่า
