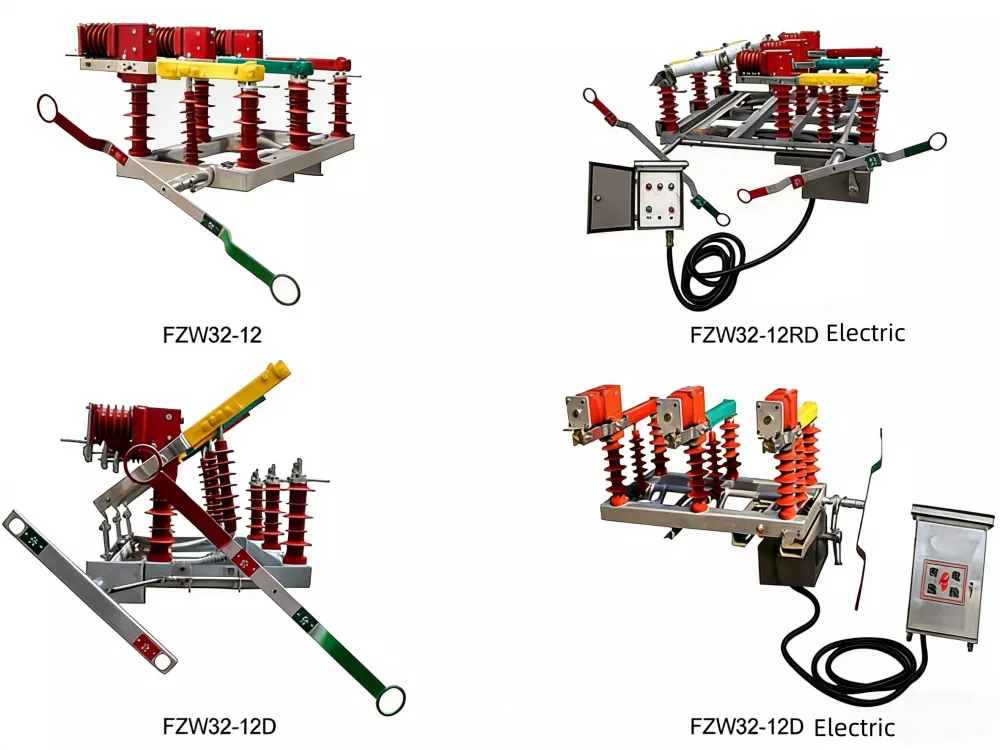

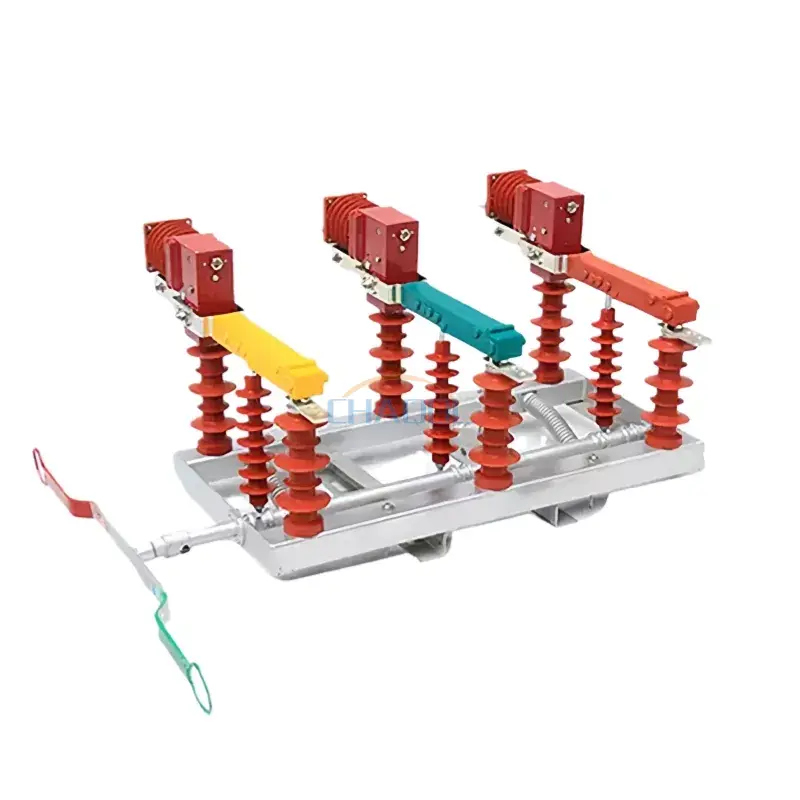

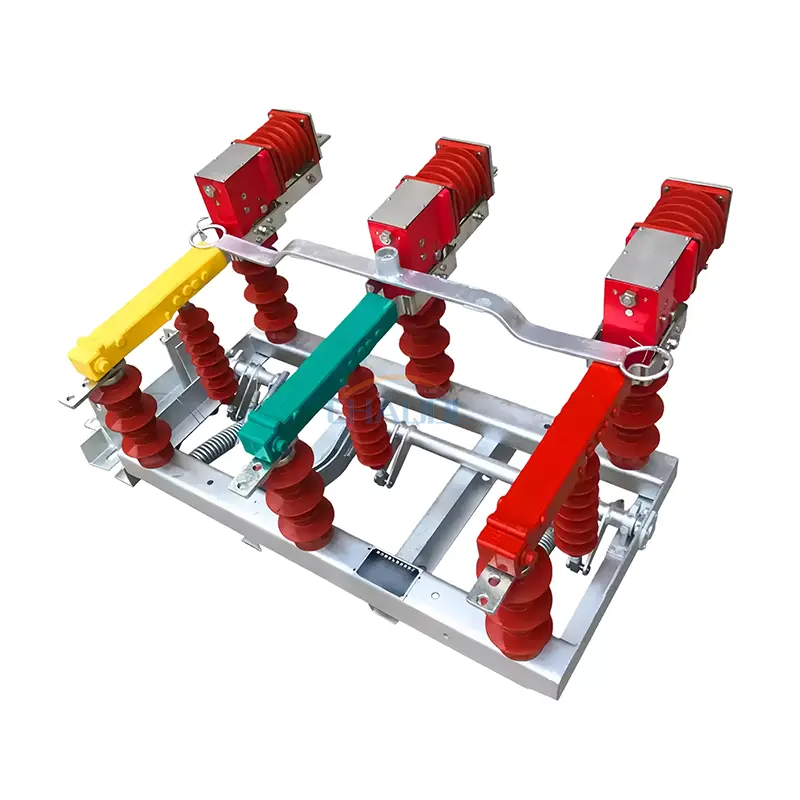

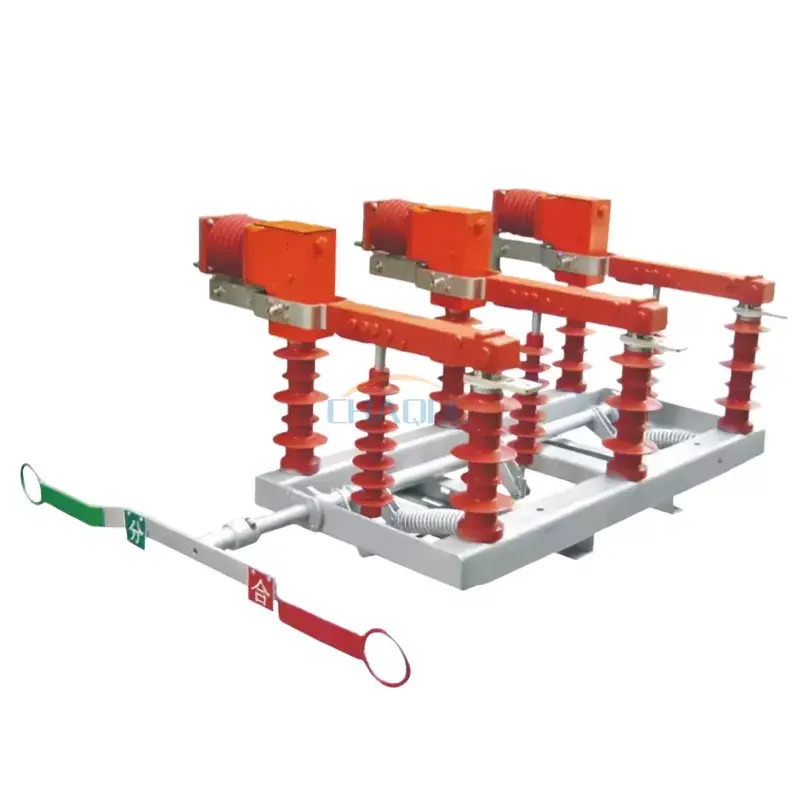

สวิตช์โหลดไฟฟ้าแรงสูงกลางแจ้ง

ชื่อโครงการ

ค่าพารามิเตอร์

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

12KV

ความถี่ที่กำหนด

50เฮิร์ต

จัดอันดับปัจจุบัน

630A

จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่

630A

จัดอันดับกระแสทำลายวงปิด

630A

5% ของกระแสทำลายโหลดที่ใช้งานอยู่ที่กำหนด

31.5A

จัดอันดับการชาร์จสายเคเบิลและกระแสไฟกระชาก

10เอ

พิกัดกำลังการแตกหักของหม้อแปลงไม่มีโหลด

1600KVA

จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุ

100A

ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า

42/48KV

แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า

75/85KV

ทนกระแสไฟในช่วงเวลาสั้น ๆ (เสถียรภาพทางความร้อน)

20ก

จัดอันดับระยะเวลาลัดวงจร

4ส

จัดอันดับสูงสุดทนกระแส (เสถียรภาพแบบไดนามิก)

50KA

พิกัดกระแสไฟฟ้าลัดวงจร

50KA

ชีวิตเครื่องกล

10,000次

ความหนาการสึกหรอที่อนุญาตของหน้าสัมผัสดับเพลิงส่วนโค้งสุญญากาศ

1 มม

แรงบิดในการใช้งานแบบแมนนวล

≤200N.m

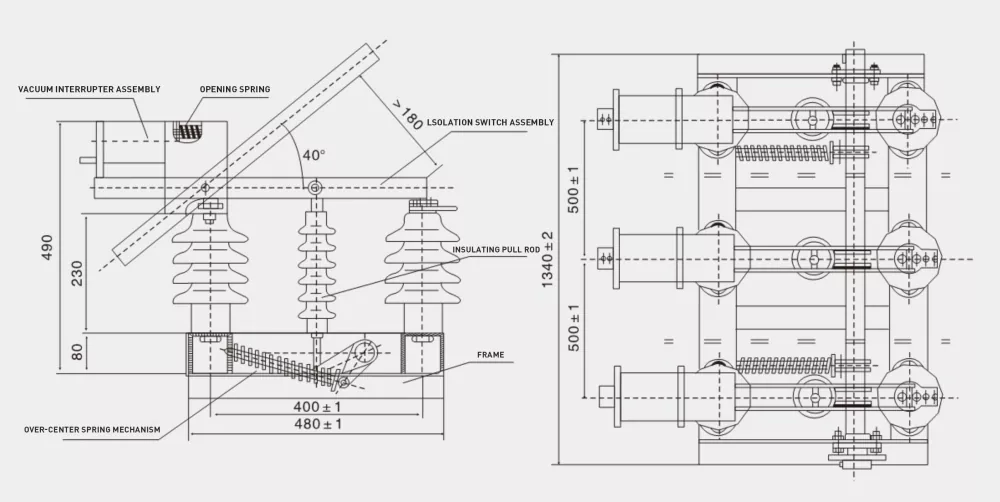

การประกอบและการปรับตัวขัดขวางสุญญากาศสำหรับสวิตช์หยุดโหลด

ติดต่อช่องว่าง

5 ± 1 มม

ความเร็วการสลับเฉลี่ย

1.1±0.2ม./วินาที

การสะดุดสามเฟสไม่เกิดขึ้นพร้อมกัน

<5ms

การสลับสามเฟสไม่ซิงโครไนซ์

<2ms

ระยะห่างระหว่างวัตถุที่มีประจุและระยะห่างของพวกมันสัมพันธ์กับพื้นดิน

>200มม

ความต้านทานของวงจรหลัก

≤150μΩ
