สวิตช์ตัดการเชื่อมต่อกลางแจ้ง 12KV

สวิตช์ตัดการเชื่อมต่อกลางแจ้ง 12KVได้รับการออกแบบมาเพื่อการแยกระบบไฟฟ้าแรงดันปานกลางที่เชื่อถือได้ภายใต้สภาวะที่ไม่มีโหลด ใช้โครงสร้างแยกเดี่ยวแนวตั้งพร้อมประสิทธิภาพเชิงกลที่มั่นคงและระยะการเปิดที่ชัดเจน ช่วยให้มั่นใจในการบำรุงรักษาและการตรวจสอบสายจำหน่ายและสถานีย่อยอย่างปลอดภัย

อุปกรณ์ตัดการเชื่อมต่อกลางแจ้งซีรีส์นี้ใช้กันอย่างแพร่หลายในเครือข่ายพลังงาน 10kV–15kV โครงสร้างนี้รวมเอาโครงฐานที่แข็งแกร่ง ฉนวนรองรับความแข็งแรงสูง และระบบใบมีดนำไฟฟ้าแบบมีด ด้วยกลไกการล็อคตัวเองเสริมแรง ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงแม้ภายใต้ลมแรง มลภาวะ และความผันผวนของอุณหภูมิ

ข้อดีเชิงโครงสร้าง

• การออกแบบช่องเปิดแนวตั้งแบบแยกครั้งเดียวพร้อมกลไกการทำงานที่ชัดเจน
• ระบบหน้าสัมผัสมีด-สวิตช์เพื่อการแยกทางไฟฟ้าที่เชื่อถือได้
• โครงสร้างล็อคตัวเองเพื่อป้องกันการทำงานโดยไม่ตั้งใจ
• การออกแบบฉนวนป้องกันมลภาวะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง
• การกำหนดค่าเพิ่มเติมสำหรับพิกัดปัจจุบันและความต้องการในการติดตั้งที่แตกต่างกัน

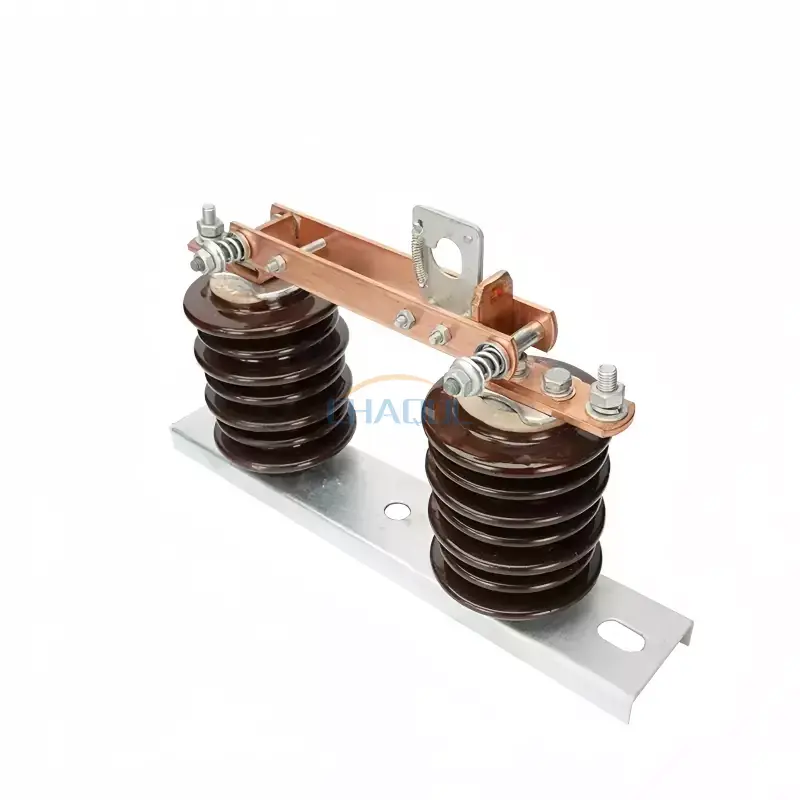

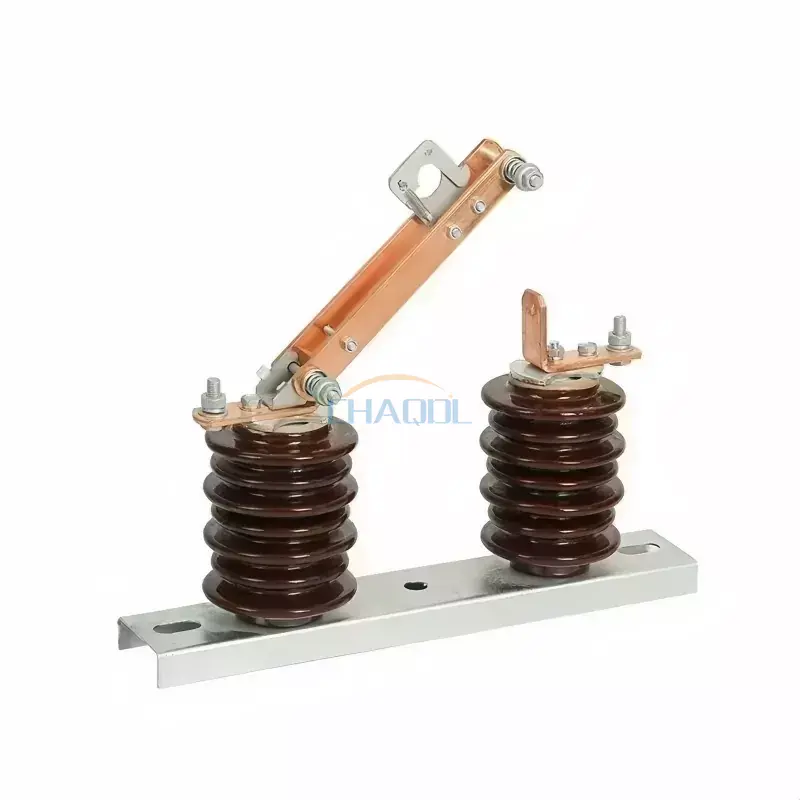

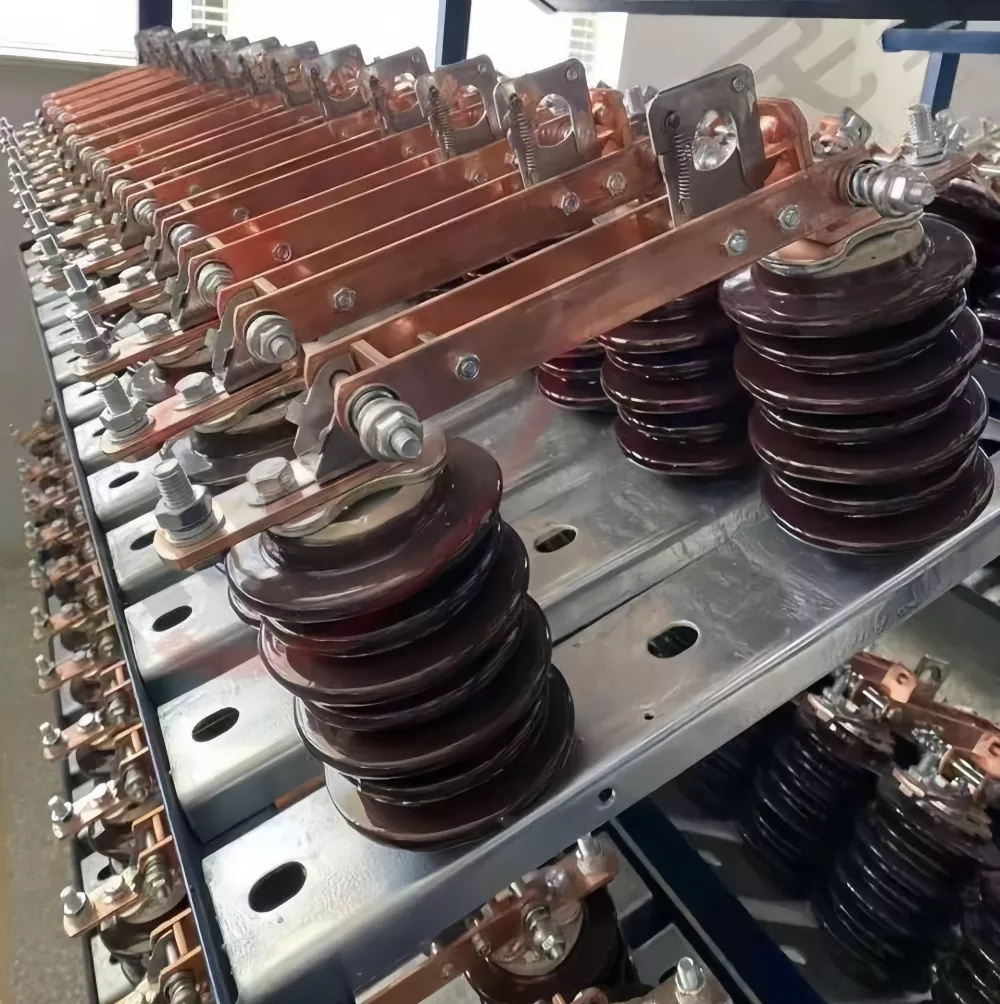

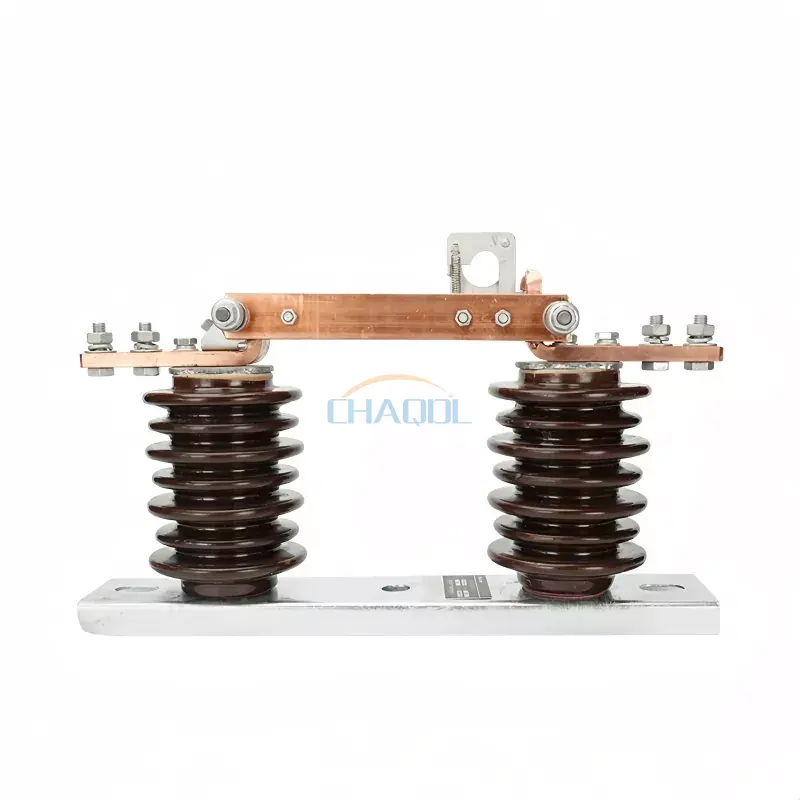

รูปถ่ายสินค้า

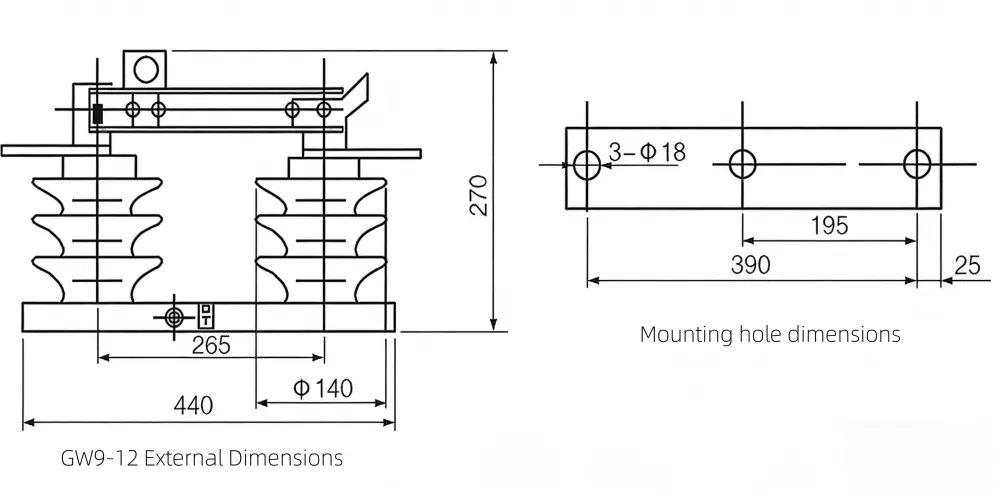

แผนภาพขนาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

หลักการทำงาน

กลไกการทำงานของสิ่งนี้สวิตช์ตัดการเชื่อมต่อกลางแจ้ง 12KVขึ้นอยู่กับแท่งตะขอฉนวนแบบแมนนวล ในระหว่างการทำงาน ตะขอจะเกี่ยวเข้ากับอุปกรณ์ล็อค โดยขับเคลื่อนเพลาหมุนและใบมีดนำไฟฟ้า เมื่อเปิดออก กลไกการล็อคในตัวจะถูกปล่อย ทำให้ใบมีดหมุนไปยังตำแหน่งที่แยกได้เต็มที่ ในระหว่างการปิด กลไกจะกลับเข้าที่และล็อคโดยอัตโนมัติ เพื่อให้มั่นใจถึงแรงกดสัมผัสที่เสถียรและความต่อเนื่องทางไฟฟ้าที่ปลอดภัยเมื่อจำเป็น

การออกแบบนี้ช่วยให้มั่นใจได้ถึงการแยกระหว่างสถานะสดและสถานะแยกอย่างชัดเจน ช่วยลดความเสี่ยงในการปฏิบัติงานและปรับปรุงความปลอดภัยในการบำรุงรักษาสำหรับผู้ดำเนินการกระจายสินค้า

สถานการณ์การใช้งาน

• เครือข่ายการกระจาย 10kV และ 15kV
• สถานีย่อยในเมืองและชนบท
• ระบบแยกพลังงานอุตสาหกรรม
• ส่วนการบำรุงรักษาสายเหนือศีรษะ
• จุดเชื่อมต่อโครงข่ายพลังงานทดแทน

เปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน

คำถามที่พบบ่อย

1. หน้าที่หลักของสวิตช์ตัดการเชื่อมต่อนี้คืออะไร?

ใช้เพื่อแยกวงจรไฟฟ้าในระบบไฟฟ้าขนาด 10kV–15kV เมื่อมีแรงดันไฟฟ้า แต่ไม่มีกระแสโหลด เพื่อให้มั่นใจในการบำรุงรักษาและการตรวจสอบอุปกรณ์และสายส่งอย่างปลอดภัย

2. สวิตช์ตัดการเชื่อมต่อกลางแจ้งขนาด 12KV สามารถทำงานภายใต้โหลดได้หรือไม่

ไม่ สวิตช์ประเภทนี้ได้รับการออกแบบมาเฉพาะสำหรับการทำงานที่ไม่มีโหลดเท่านั้น การสลับภายใต้โหลดอาจทำให้หน้าสัมผัสเสียหายและทำให้ความปลอดภัยของระบบลดลง

3. เหมาะกับสภาพแวดล้อมใดบ้าง?

ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับสถานีไฟฟ้าย่อยกลางแจ้ง ระบบจำหน่ายทางอุตสาหกรรม และพื้นที่ที่มีระดับมลพิษ ความชื้น หรืออุณหภูมิเปลี่ยนแปลงสูง

4. มีวิธีการดำเนินการอะไรบ้าง?

รองรับทั้งการทำงานแบบแมนนวลโดยใช้ตะขอเกี่ยวฉนวนและการทำงานที่ขับเคลื่อนด้วยมอเตอร์เสริม ขึ้นอยู่กับความต้องการของโครงการ

5. จะรับประกันการทำงานที่ปลอดภัยได้อย่างไร?

กลไกการล็อคตัวเองภายในและโครงสร้างการแยกทางกลไกที่ชัดเจนช่วยป้องกันการสลับสวิตช์โดยไม่ตั้งใจ ปรับปรุงความปลอดภัยและความน่าเชื่อถือในการปฏิบัติงาน

6. ต้องมีการบำรุงรักษาอะไรบ้าง?

แนะนำให้ทำการตรวจสอบหน้าสัมผัส พื้นผิวฉนวน และข้อต่อทางกลเป็นประจำ การออกแบบช่วยลดความถี่ในการบำรุงรักษาภายใต้สภาวะการทำงานปกติ
