สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงกลางแจ้ง

Model:GW4-12(40.5/72.5/126)

สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงกลางแจ้งของ Anqiang Power เป็นอุปกรณ์ที่ใช้กันทั่วไปในระบบไฟฟ้า หน้าที่หลักคือแยกแรงดันไฟฟ้าระหว่างการบำรุงรักษาอุปกรณ์หรือสายไฟเพื่อความปลอดภัย ไม่สามารถรบกวนกระแสโหลดหรือกระแสลัดวงจรได้ และควรใช้ร่วมกับเซอร์กิตเบรกเกอร์ เมื่อปิดเครื่อง ควรเปิดเซอร์กิตเบรกเกอร์ก่อน ตามด้วยสวิตช์ตัดการเชื่อมต่อ เมื่อทำการจ่ายไฟกลับคืน ควรปิดสวิตช์ตัดการเชื่อมต่อก่อน ตามด้วยเซอร์กิตเบรกเกอร์

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงกลางแจ้งของ Anqiang Power คือซีรีส์ GW4 เหมาะสำหรับใช้ในระบบไฟฟ้า AC 50Hz ภายนอกอาคารที่มีแรงดันไฟฟ้าพิกัด 12KV, 35KV, 66KV, 110KV, 126KV และ 220KV และใช้สำหรับเปิดและปิดวงจรเมื่อมีแรงดันไฟฟ้า แต่ไม่มีโหลด

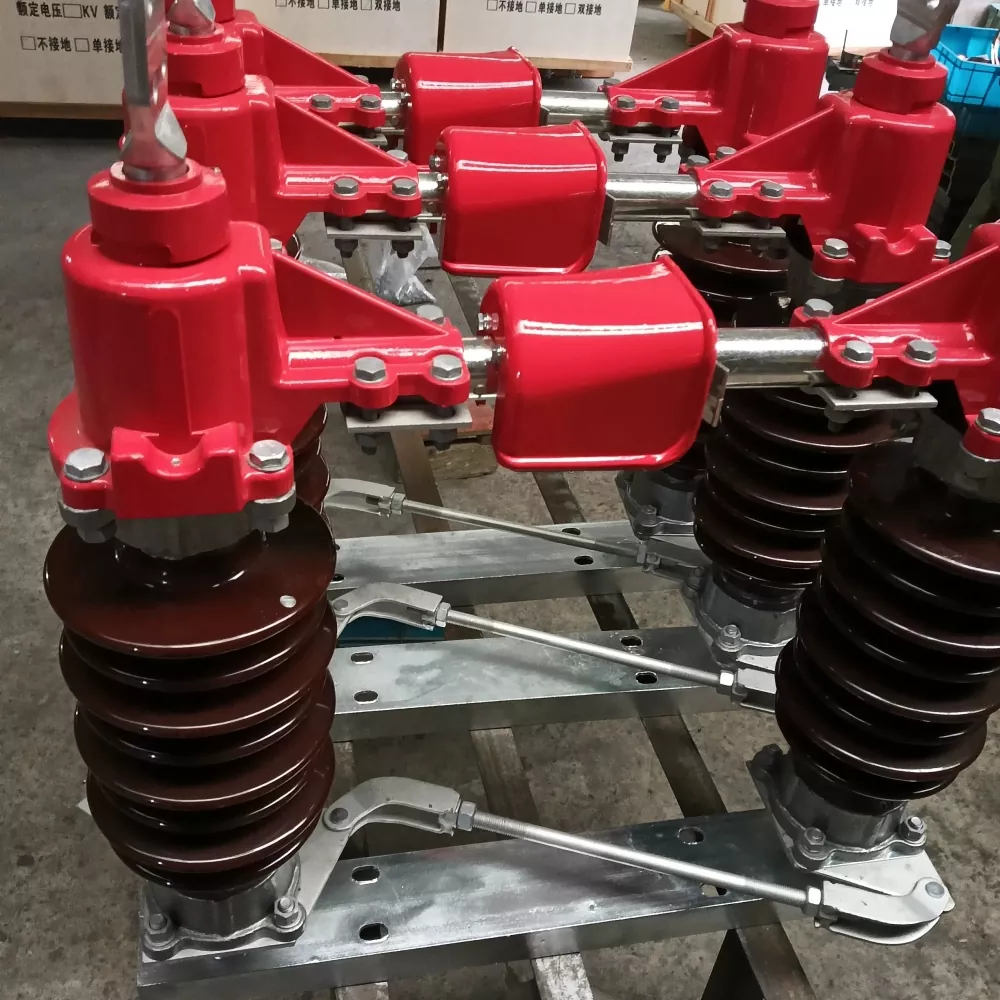

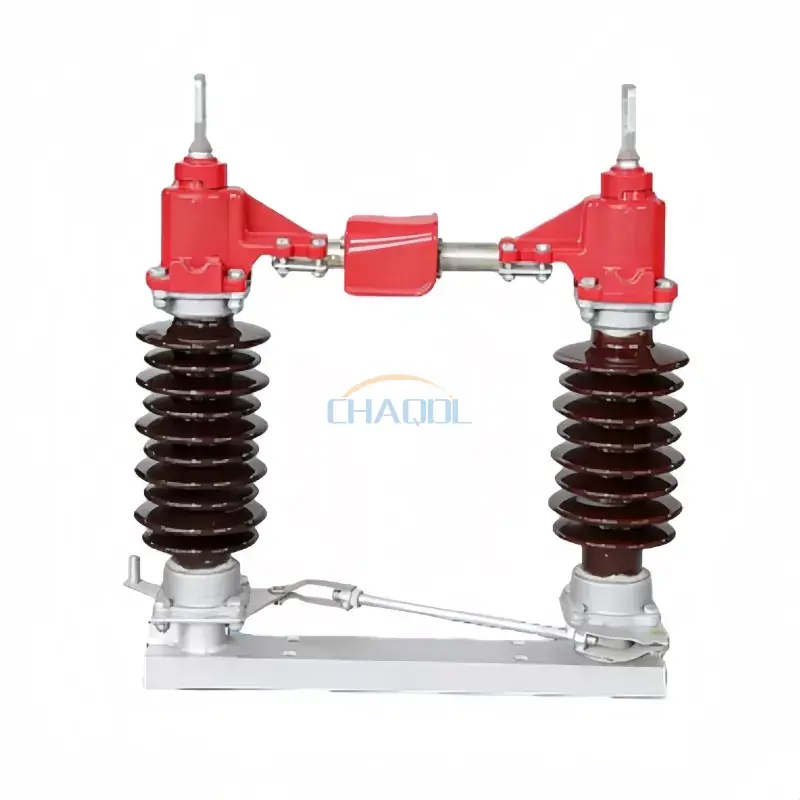

รูปถ่ายสินค้า

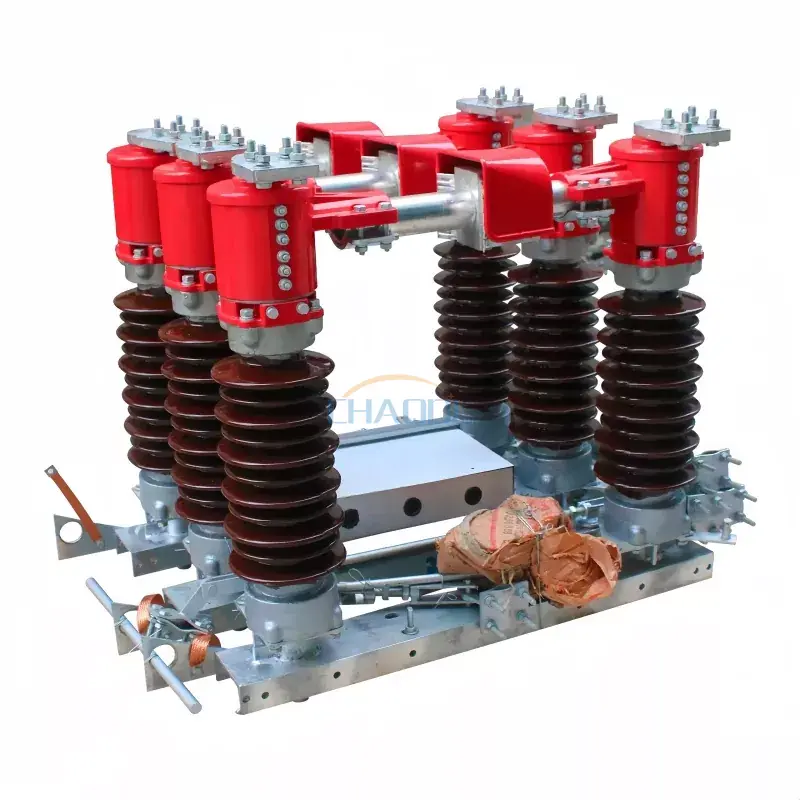

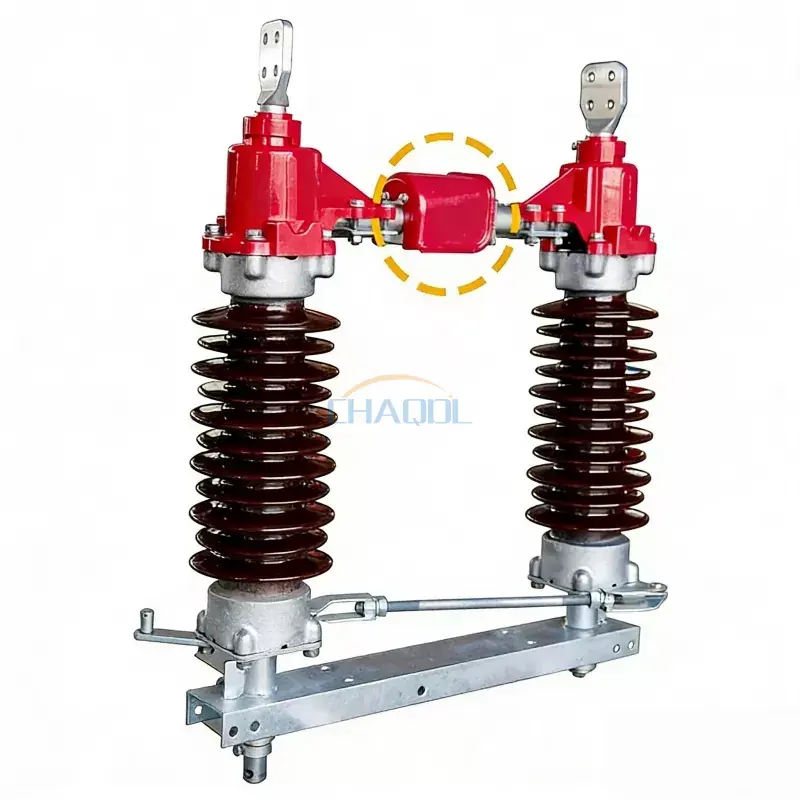

Outdoor High Voltage Disconnect Switch

พารามิเตอร์ทางเทคนิค

ชื่อโครงการ			ค่าพารามิเตอร์
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ			40.5KV		72.5KV		126KV
ระดับฉนวนที่ได้รับการจัดอันดับ	ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า		95/115 เควี		140/160 เควี		230/245KV
	แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า		185/215 เควี		325/375 เควี		550/630 เควี
ความถี่ที่กำหนด			50 เฮิรตซ์
จัดอันดับปัจจุบัน			400/630/1000A		1250/1600/2000A		3150/4000A
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า			16/20/31.5kA		31.5/40kA		50kA
พิกัดสูงสุดทนกระแสได้			40/50/63kA		80/100kA		125kA
จัดอันดับระยะเวลาลัดวงจร			4/2 วินาที
โหลดทางกลของเทอร์มินัลพิกัด	โหลดตามยาวแนวนอน		750N		1,000N
	โหลดด้านข้างแนวนอน		500N		750N
	แรงในแนวตั้ง		750N		1,000N
ชีวิตเครื่องกล			2,000 ครั้ง
กลไกที่ดำเนินการด้วยตนเอง		โดยไม่ต้องต่อสายดิน	ซีเอส11(เอฟ)
		สายดินเดี่ยว	ซีเอส 8-6ดี(เอฟ)
		สายดินคู่	เครื่องตัดหลัก CS14G, เครื่องตัดกราวด์ CS11
		วงจรควบคุมแรงดันไฟฟ้า	เอซี 220/380,ดีซี 220
กลไกการทำงานที่ขับเคลื่อนด้วยมอเตอร์		แบบอย่าง	CJ5/CJ6
		แรงดันไฟฟ้าของมอเตอร์	เอซี220/380,ซี220
		วงจรควบคุมแรงดันไฟฟ้า	เอซี220,ดีซี220
		เวลาเปิด (ของเบรกเกอร์)	6 ± 1 วินาที
น้ำหนักสินค้า		ไม่ได้ต่อสายดิน	360กก	500กก		700กก
		สายดินเดี่ยว	410กก	600กก		800กก
		สายดินคู่	460กก	700กก		900กก

แผนภาพขนาดผลิตภัณฑ์

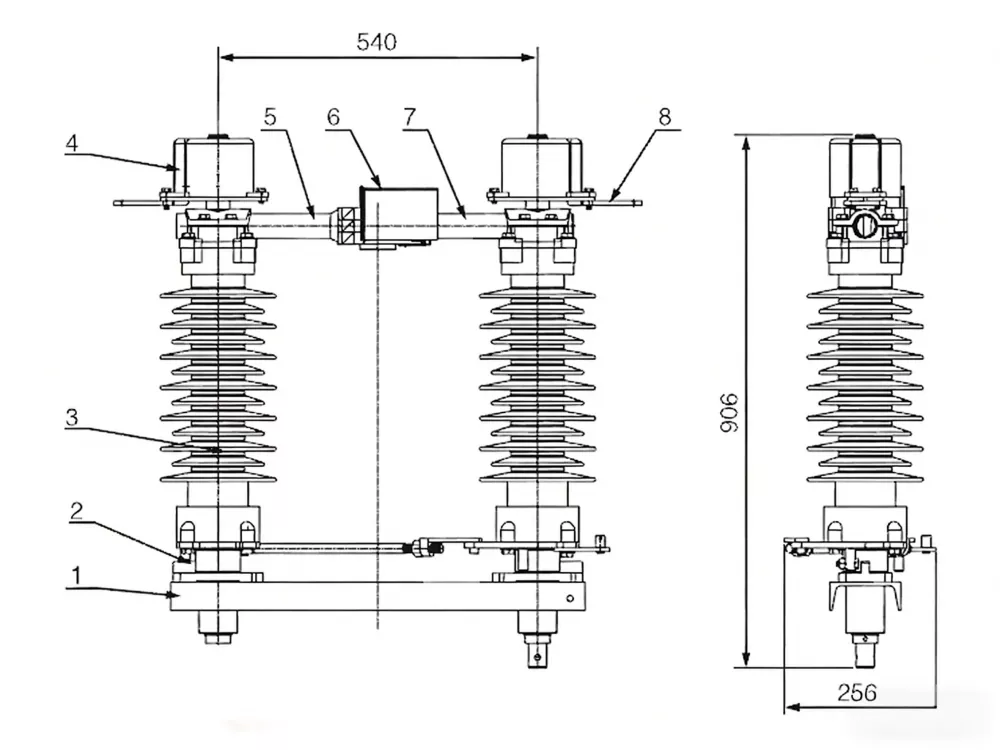

แผนผังโครงสร้างของสวิตช์ตัดการเชื่อมต่อแรงดันสูงกลางแจ้ง GW4-40.5(DW)

Outdoor High Voltage Disconnect Switch

1. ฐาน

2. รองรับฉนวน

3. ขั้วต่อสายไฟ

4. ท่อนำไฟฟ้าแบบอยู่กับที่

5. ฝาครอบน้ำทรงสี่เหลี่ยม

6. ท่อนำไฟฟ้าแบบเคลื่อนย้ายได้

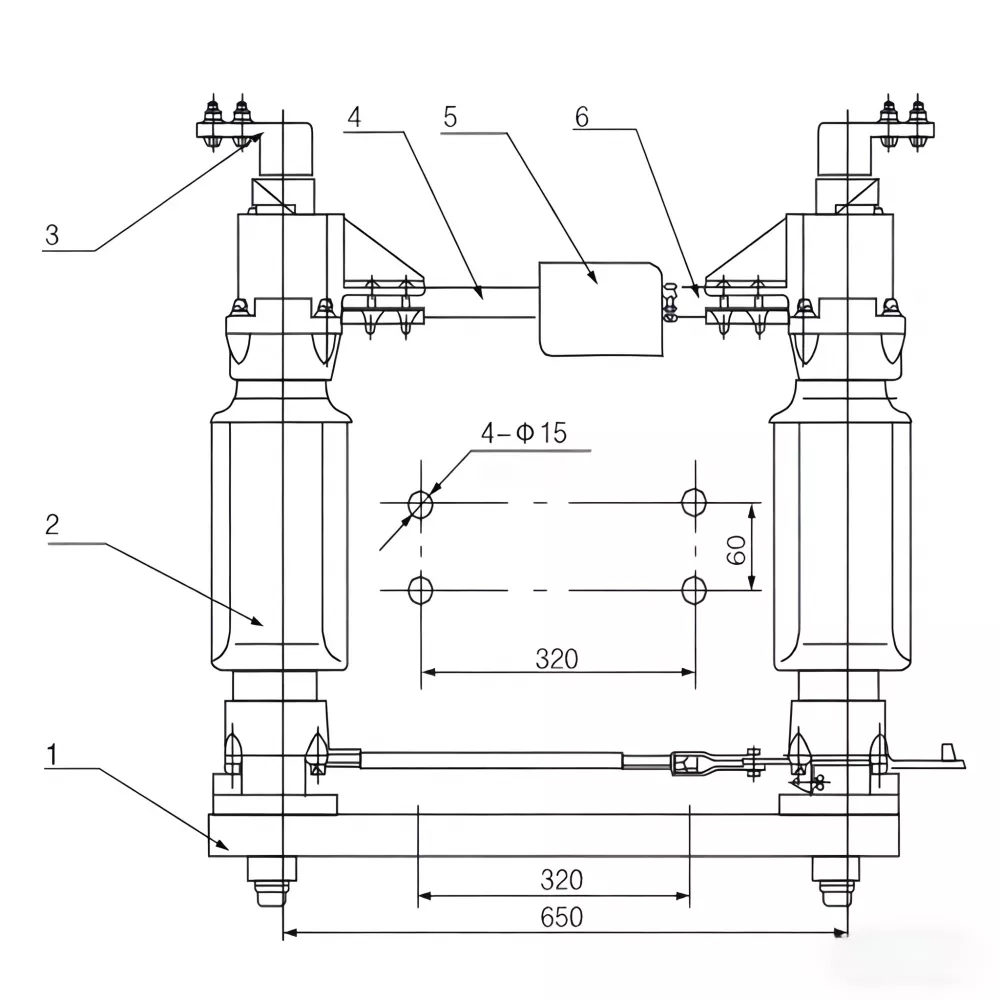

โครงร่างของสวิตช์ตัดการเชื่อมต่อขั้วเดียว GW4-40.5W/630A-1250A

Outdoor High Voltage Disconnect Switch

1. ขายึดเหล็กช่อง

2. ฐานรองรับ

3. เสาฉนวน

4. ช่องเสียบเต้าเสียบด้านขวา

5. แกนนำไฟฟ้าปลายทรงกระบอก

6.ผ้าคลุมกันฝน

7. ติดต่อแท่งนำไฟฟ้า

8. ขั้วทางออกด้านซ้าย

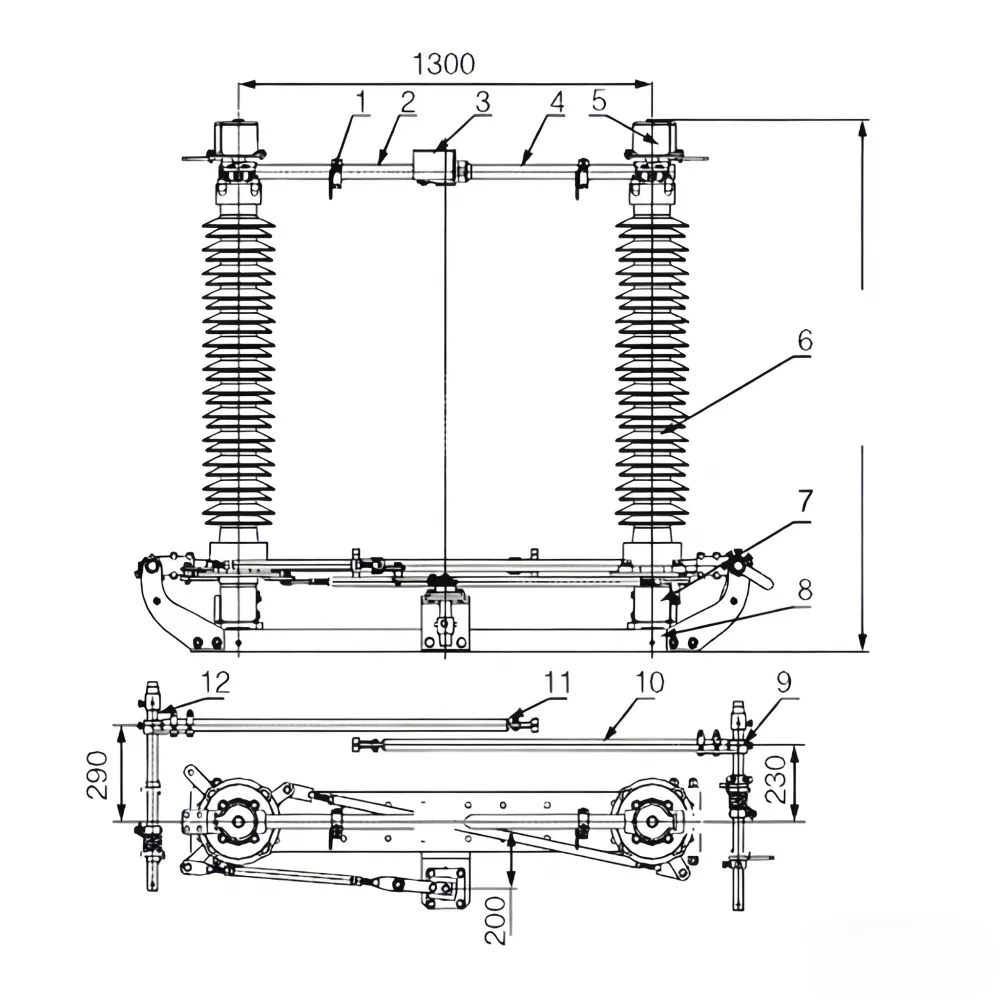

การเขียนแบบโครงร่างของสวิตช์ตัดการเชื่อมต่อเฟสหลักแบบขั้นตอนเดียว GW4-126

Outdoor High Voltage Disconnect Switch

1. สวิตช์กราวด์หน้าสัมผัสคงที่

2. ติดต่อแกนนำทาง

3.ผ้าคลุมกันฝนสแตนเลส

4. แท่งนำไฟฟ้าทรงกระบอก

5. แผงขั้วต่อการเชื่อมต่อแบบยืดหยุ่น

6. การสนับสนุนฉนวน

7. ตัวเรือนแบริ่ง

8. โครงฐานยึด

9. ชุดสวิตช์กราวด์ด้านขวา

10. ท่อเหล็กสวิตช์กราวด์

11. สวิตช์กราวด์เลื่อนหน้าสัมผัส

12. ชุดสวิตช์กราวด์ด้านซ้าย
