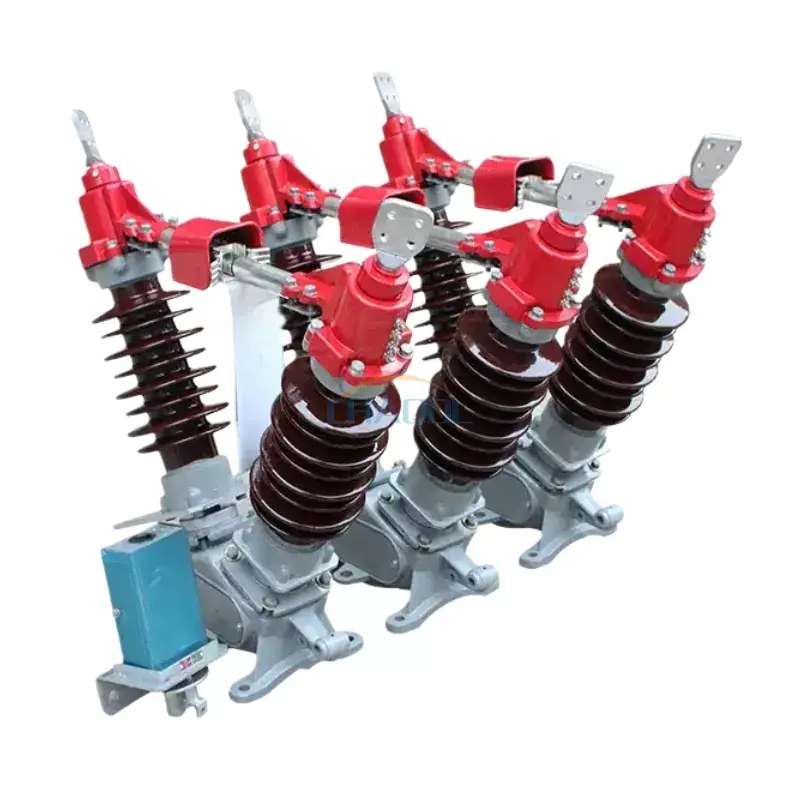

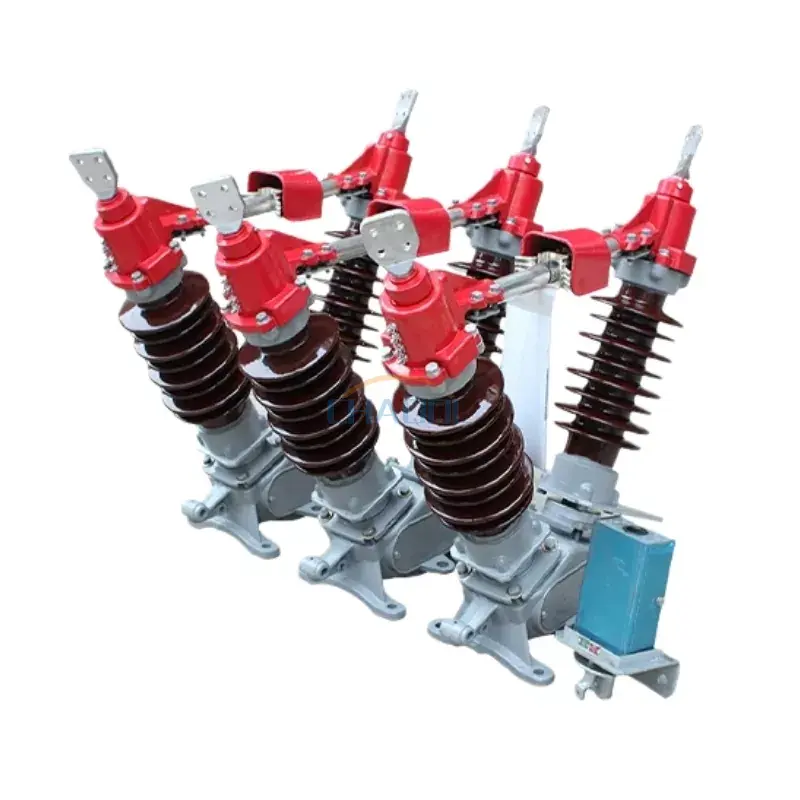

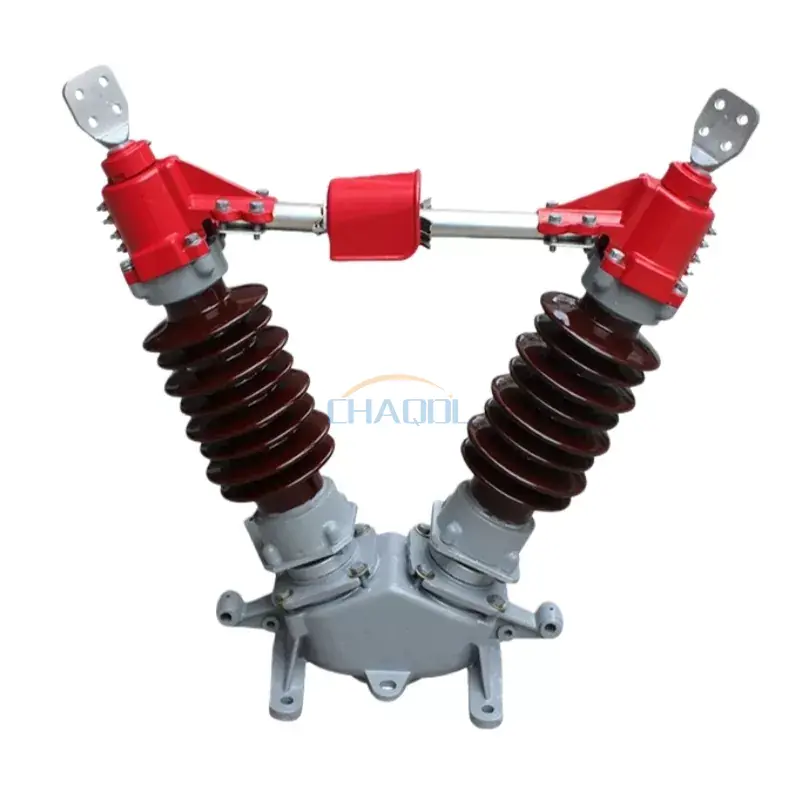

ซีรีส์ GW5สวิตช์ตัดการเชื่อมต่อกลางแจ้ง 40.5KVได้รับการออกแบบมาสำหรับเครือข่ายการส่งและจำหน่ายไฟฟ้าแรงสูงปานกลางและสูงที่ทำงานภายใต้สภาวะ AC 50Hz มีการใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อยและสถานีไฟฟ้าเพื่อแยกวงจรภายใต้แรงดันไฟฟ้าอย่างปลอดภัยโดยไม่มีกระแสโหลด โครงสร้างใช้กลไกการเปิดแบบ V-type แนวนอนแบบเสาคู่ ช่วยให้มั่นใจได้ถึงระยะห่างทางไฟฟ้าที่มั่นคงและความน่าเชื่อถือทางกลไกที่แข็งแกร่งในสภาพแวดล้อมกลางแจ้งที่รุนแรง
เมื่อเปรียบเทียบกับสวิตช์แยกแบบเดิมสิ่งนี้สวิตช์ตัดการเชื่อมต่อกลางแจ้ง 40.5KVให้ความต้านทานลมที่ดีขึ้น ประสิทธิภาพการป้องกันมลพิษที่เพิ่มขึ้น และระบบหน้าสัมผัสที่มีเสถียรภาพมากขึ้น ทำให้เหมาะสำหรับการใช้งานระยะยาวในพื้นที่ชายฝั่งทะเล ทะเลทราย และบริเวณที่มีความชื้นสูง
|
ชื่อโครงการ |
ค่าพารามิเตอร์ |
||||||
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ |
40.5KV |
72.5KV |
126KV |
||||
|
ระดับฉนวนที่ได้รับการจัดอันดับ |
ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า |
95/115 เควี |
140/160 เควี |
230/245KV |
|||
|
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า |
185/215 เควี |
325/375 เควี |
550/630 เควี |
||||
|
ความถี่ที่กำหนด |
50 เฮิรตซ์ |
||||||
|
จัดอันดับปัจจุบัน |
630/1250A |
1600A |
2000A |
||||
|
จัดอันดับระยะเวลาลัดวงจร |
4/2 วินาที |
||||||
|
โหลดทางกลของเทอร์มินัลพิกัด |
โหลดตามยาวแนวนอน |
750N |
1,000N |
||||
|
โหลดด้านข้างแนวนอน |
500N |
750N |
|||||
|
แรงในแนวตั้ง |
750N |
1,000N |
|||||
|
ระยะทางที่คืบคลาน |
1013/1256มม |
1813/2248มม |
|||||
|
ชีวิตเครื่องกล |
2,000 ครั้ง |
||||||
|
กลไกที่ดำเนินการด้วยตนเอง |
ซีเอส17,ซีเอส17จี |
||||||
|
กลไกการทำงานที่ขับเคลื่อนด้วยมอเตอร์ |
แบบอย่าง |
CJ5/CJ6 |
|||||
|
แรงดันไฟฟ้าของมอเตอร์ |
เอซี220/380,ซี220 |
||||||
|
วงจรควบคุมแรงดันไฟฟ้า |
เอซี220,ดีซี220 |
||||||
|
เวลาเปิด (ของเบรกเกอร์) |
6 ± 1 วินาที |
||||||
|
น้ำหนักสินค้า |
ไม่ได้ต่อสายดิน |
360กก |
500กก |
800กก |
|||
|
สายดินเดี่ยว |
390กก |
560กก |
900กก |
||||
|
สายดินคู่ |
430กก |
620กก |
1,000กก |
||||

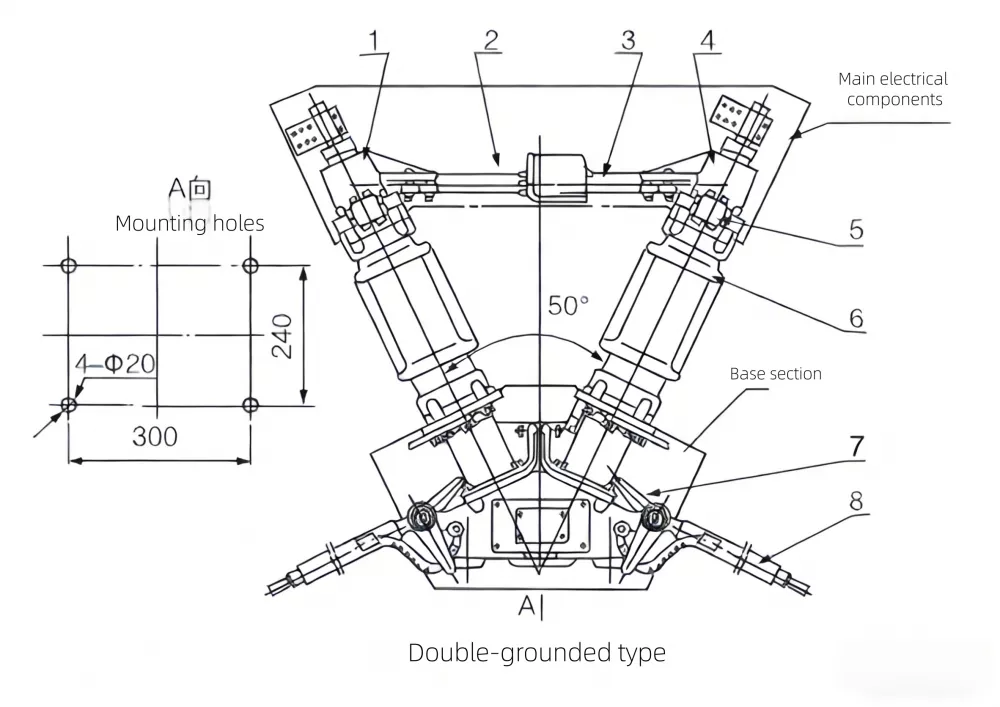

ไดอะแกรมขนาดสวิตช์ตัดการเชื่อมต่อกลางแจ้ง GW5-40.5KV
1. เทอร์มินอลบล็อค
2. ผู้ติดต่อหลัก
3. นิ้วสัมผัสหลัก
4. เทอร์มินัลบล็อก
5. นิ้วสัมผัสสายดิน
6. โพสต์ฉนวน
7. ป้ายจำกัด
8. สวิตช์กราวด์

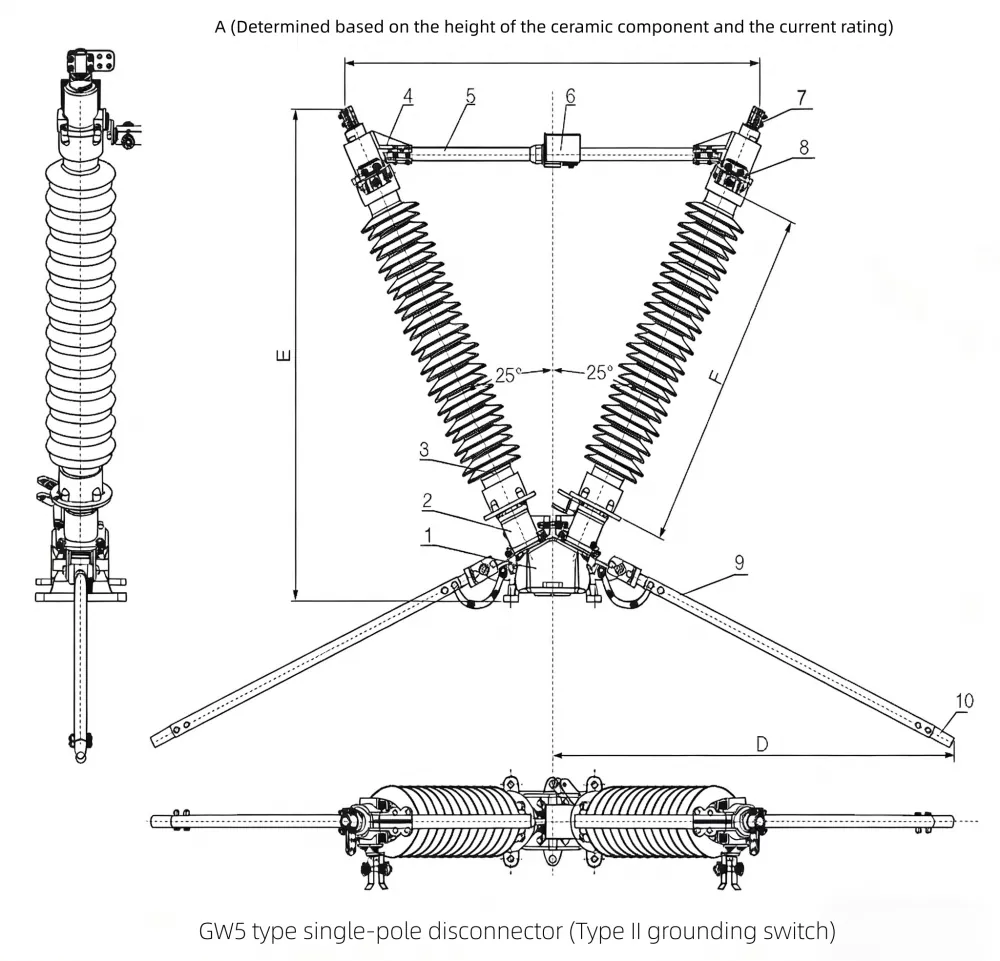

GW5-126 ไดอะแกรมขนาดสวิตช์ตัดการเชื่อมต่อกลางแจ้ง
1. ฐาน
2. การสนับสนุน
3. เสาฉนวน
4. เทอร์มินัลบล็อก
5. แกนนำไฟฟ้าเพลากลม
6. แกนนำไฟฟ้าเพลาสี่เหลี่ยม
7. แคลมป์เทอร์มินัล
8. สวิตช์กราวด์หน้าสัมผัสนิ่ง
9. ท่ออลูมิเนียมสวิตช์กราวด์
10. หน้าสัมผัสสวิตช์กราวด์
| รายการประเมินผล | สวิตช์ตัดการเชื่อมต่อกลางแจ้ง GW5 40.5KV ของเรา | โมเดลคู่แข่งทั่วไป |
| เสถียรภาพของโครงสร้าง | การออกแบบเสริมแรงแบบ V-type แบบเสาคู่พร้อมความต้านทานลมที่สูงขึ้น | โครงสร้างแบบเสาเดี่ยว เสถียรภาพทางกลต่ำ |
| ประสิทธิภาพการติดต่อ | นิ้วสัมผัสเคลือบเงิน กระจายแรงกดอย่างเหมาะสม | หน้าสัมผัสทองแดงมาตรฐาน สึกหรอเร็วขึ้น |
| ความทนทานกลางแจ้ง | เคลือบสารป้องกันการกัดกร่อน + ระบบฉนวนเสริมแรง | การเคลือบแบบพื้นฐาน ประสิทธิภาพการยึดเกาะชายฝั่งมีจำกัด |
| ความยืดหยุ่นในการดำเนินงาน | รองรับการทำงานแบบแมนนวล + แบบมอเตอร์พร้อมระบบป้องกันลูกโซ่ | ส่วนใหญ่เป็นการดำเนินการด้วยตนเองเท่านั้น |
| ค่าบำรุงรักษา | ต่ำเนื่องจากอายุการใช้งานเชิงกลยาวนาน (2000 รอบ) | ความถี่ในการบำรุงรักษาที่สูงขึ้น |
ที่สวิตช์ตัดการเชื่อมต่อกลางแจ้ง 40.5KVถูกนำมาใช้กันอย่างแพร่หลายใน:
ด้วยการออกแบบทางกลไกที่แข็งแกร่งและประสิทธิภาพทางไฟฟ้าที่เสถียร อุปกรณ์ตัดการเชื่อมต่อนี้จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับผู้ปฏิบัติงานที่ต้องการความปลอดภัยในระยะยาวและประสิทธิภาพการปฏิบัติงานในสภาพแวดล้อมกลางแจ้ง
