สรุปบทความ:การป้องกันแรงดันไฟฟ้าปานกลางที่เชื่อถือได้ต้องการมากกว่าแค่การขัดจังหวะข้อผิดพลาด ผู้ประกอบการด้านสาธารณูปโภคและอุตสาหกรรมยังต้องการสวิตช์ที่รวดเร็ว สมรรถนะทางกลที่มั่นคง ต้องการการบำรุงรักษาต่ำ และความเข้ากันได้กับเครือข่ายการกระจายสินค้าอัจฉริยะที่เพิ่มมากขึ้น หนึ่งเบรกเกอร์แม่เหล็กถาวรกลางแจ้งผสมผสานเทคโนโลยีการหยุดชะงักของสุญญากาศเข้ากับกลไกการทำงานของแม่เหล็กถาวรเพื่อตอบสนองความต้องการเหล่านี้ บทความนี้จะอธิบายว่าเทคโนโลยีทำงานอย่างไร สามารถนำไปใช้ได้ที่ไหน ปัจจัยทางเทคนิคใดบ้างที่ควรได้รับการประเมินก่อนซื้อ และจะช่วยลดความท้าทายในการดำเนินงานในระบบจำหน่ายไฟฟ้าสมัยใหม่ได้อย่างไร
เครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลางทำงานภายใต้สภาวะที่ต้องการ ข้อผิดพลาดบนตัวป้อน การเชื่อมต่อหม้อแปลง บัสอุตสาหกรรม ระบบไฟฟ้าทางรถไฟ หรือการติดตั้งพลังงานหมุนเวียน อาจขัดขวางการจ่ายไฟฟ้า และอาจสร้างความเสียหายให้กับอุปกรณ์อันมีค่าได้ เบรกเกอร์จึงเป็นส่วนสำคัญของห่วงโซ่การป้องกัน
อย่างไรก็ตาม ผู้ปฏิบัติงานยุคใหม่ต้องเผชิญกับความท้าทายหลายประการในเวลาเดียวกัน อุปกรณ์อาจติดตั้งกลางแจ้งในบริเวณที่สัมผัสกับความชื้น ฝุ่น รังสีอัลตราไวโอเลต การเปลี่ยนแปลงของอุณหภูมิ และความเครียดจากสิ่งแวดล้อมอื่นๆ ในเวลาเดียวกัน เครือข่ายการกระจายกำลังกลายเป็นอัตโนมัติมากขึ้น ทำให้เกิดความต้องการอุปกรณ์ที่สามารถตอบสนองคำสั่งทางไฟฟ้าได้อย่างสม่ำเสมอ และสื่อสารกับระบบป้องกันและควบคุมอัจฉริยะ
เบรกเกอร์ที่ทำงานด้วยกลไกแบบดั้งเดิมสามารถทำงานได้อย่างมีประสิทธิภาพ แต่กลไกการทำงานของเบรกเกอร์นั้นมีชิ้นส่วนที่เคลื่อนไหวหลายชิ้น การสึกหรอของกลไก ข้อกำหนดในการปรับเปลี่ยน และการทำงานที่ไม่สอดคล้องกันตลอดระยะเวลาการบริการที่ยาวนานอาจกลายเป็นข้อกังวล โดยเฉพาะอย่างยิ่งในการติดตั้งที่ต้องเปลี่ยนบ่อยครั้ง
เบรกเกอร์แม่เหล็กถาวรกลางแจ้งจัดการกับความท้าทายเหล่านี้โดยการรวมตัวขัดขวางสุญญากาศเข้ากับตัวกระตุ้นแม่เหล็กถาวร ผลลัพธ์ที่ได้คือโซลูชันสวิตชิ่งแรงดันปานกลางขนาดกะทัดรัดที่ออกแบบมาเพื่อการทำงานที่เชื่อถือได้ ลดความซับซ้อนทางกล และบูรณาการเข้ากับระบบจำหน่ายที่ทันสมัย
หลักการทำงานขึ้นอยู่กับเทคโนโลยีที่จำเป็นสองประการ:การหยุดชะงักของสุญญากาศและการกระตุ้นด้วยแม่เหล็กถาวร.
ในระหว่างการทำงานปกติ เบรกเกอร์จะยอมให้กระแสไหลผ่านเส้นทางที่เป็นสื่อกระแสไฟฟ้า เมื่อระบบป้องกันตรวจพบสภาวะที่ผิดปกติ กลไกการทำงานจะได้รับคำสั่งให้เปิดหน้าสัมผัส แอคชูเอเตอร์แม่เหล็กถาวรขับเคลื่อนกลไก โดยแยกหน้าสัมผัสภายในตัวขัดขวางสุญญากาศ
เมื่อหน้าสัมผัสแยกออกจากกัน อาร์คไฟฟ้าอาจเกิดขึ้นชั่วครู่ เนื่องจากหน้าสัมผัสอยู่ภายในตัวขัดขวางสุญญากาศ ส่วนโค้งจึงดับลงอย่างรวดเร็วเมื่อกระแสไหลผ่านจุดหยุดชะงักตามธรรมชาติ วงจรจะถูกแยกทางไฟฟ้าจากความผิดปกติ
สำหรับการดำเนินการปิด แอคชูเอเตอร์จะย้ายหน้าสัมผัสกลับไปยังตำแหน่งที่ต้องการ การเคลื่อนไหวที่ควบคุมช่วยให้ประสิทธิภาพการสลับทำซ้ำได้
ลำดับการปฏิบัติงานนี้สามารถสรุปได้ดังนี้:
การผสมผสานของเทคโนโลยีเหล่านี้มีประโยชน์อย่างยิ่งในกรณีที่ผู้ปฏิบัติงานต้องการการสลับที่รวดเร็วและประสิทธิภาพทางกลที่เชื่อถือได้ โดยไม่ต้องอาศัยโครงสร้างการทำงานแบบสปริงที่ซับซ้อน
กลไกการทำงานมีอิทธิพลโดยตรงต่อความน่าเชื่อถือของเบรกเกอร์ กลไกแม่เหล็กถาวรใช้แรงแม่เหล็กไฟฟ้าเพื่อควบคุมการเคลื่อนที่ของกลไกการสลับและรักษาตำแหน่งการทำงาน
เมื่อเปรียบเทียบกับกลไกที่มีองค์ประกอบการส่งกำลังเชิงกลจำนวนมาก ตัวกระตุ้นแม่เหล็กถาวรอาจมีส่วนประกอบที่เคลื่อนไหวน้อยกว่า ซึ่งจะช่วยลดจุดสึกหรอทางกลที่อาจเกิดขึ้น และช่วยรักษาลักษณะการเปิดและปิดที่สม่ำเสมอ
| การพิจารณา | กลไกแม่เหล็กถาวร | กลไกทางกลแบบดั้งเดิม |
|---|---|---|
| ความซับซ้อนทางกล | โครงสร้างการทำงานที่ค่อนข้างง่าย | อาจมีชิ้นส่วนระบบส่งกำลังแบบกลไกเพิ่มเติม |
| การเคลื่อนย้ายส่วนประกอบ | ลดจำนวนชิ้นส่วนที่เคลื่อนไหวด้วยกลไก | โดยทั่วไปมีส่วนประกอบทางกลมากขึ้น |
| ความต้องการการบำรุงรักษา | ออกแบบมาเพื่อการทำงานที่ต้องบำรุงรักษาต่ำ | อาจต้องมีการตรวจสอบและปรับเปลี่ยนเป็นระยะ |
| ความสม่ำเสมอในการสลับ | การกระตุ้นด้วยแม่เหล็กไฟฟ้าที่เสถียร | สามารถพึ่งพาสภาพทางกลได้มากขึ้น |
| สลับบ่อย | เหมาะสมกับการใช้งานที่ต้องการการทำงานซ้ำๆ | การเลือกขึ้นอยู่กับการออกแบบกลไกและรอบการทำงาน |
ข้อได้เปรียบในทางปฏิบัติไม่ได้เป็นเพียงการลดจำนวนส่วนประกอบเท่านั้น กลไกการทำงานยังเป็นปัจจัยสำคัญในการติดตั้งเซอร์กิตเบรกเกอร์ในสถานที่ที่เข้าถึงการบำรุงรักษาได้ยาก หรือในกรณีที่การหยุดทำงานโดยไม่ได้วางแผนอาจมีต้นทุนการดำเนินงานที่สำคัญ
เซอร์กิตเบรกเกอร์แม่เหล็กถาวรกลางแจ้งที่ออกแบบอย่างเหมาะสมประกอบด้วยส่วนประกอบทางไฟฟ้า เครื่องกล และฉนวนที่ประสานกันหลายรายการ แต่ละส่วนประกอบมีส่วนช่วยในการเปลี่ยนอย่างปลอดภัยและการทำงานที่เชื่อถือได้
เนื่องจากส่วนประกอบเหล่านี้ทำงานร่วมกัน การเลือกจึงไม่ควรขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดเท่านั้น ควรพิจารณาถึงหน้าที่ทางไฟฟ้า สภาพแวดล้อมในการติดตั้ง ข้อกำหนดในการควบคุม และกลยุทธ์การป้องกันระบบโดยสมบูรณ์
ข้อดีที่สำคัญที่สุดประการหนึ่งคือระบบปฏิบัติการทางกลที่เรียบง่าย เมื่อมีจุดสึกหรอทางกลน้อยลง การปรับกลไกตามปกติจึงลดลงได้ สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับสถานีย่อยกลางแจ้ง เครือข่ายการกระจายระยะไกล และโรงงานอุตสาหกรรมที่การเข้าถึงการบำรุงรักษาไม่สะดวก
การกระตุ้นด้วยแม่เหล็กถาวรให้การเคลื่อนที่ของแม่เหล็กไฟฟ้าที่ควบคุมได้ ลักษณะการเปิดและปิดที่สอดคล้องกันเป็นสิ่งสำคัญเมื่อมีการใช้เบรกเกอร์ซ้ำๆ โดยระบบป้องกัน ระบบอัตโนมัติ หรือรีโมทคอนโทรล
เครื่องขัดขวางสูญญากาศให้การหยุดชะงักของส่วนโค้งที่มีประสิทธิภาพ โดยไม่ต้องใช้ห้องตัดวงจรเพื่อใช้ก๊าซฉนวนหรือตัวกลางของเหลวแบบเดิมสำหรับการสูญพันธุ์ของส่วนโค้ง ทำให้เทคโนโลยีสูญญากาศเหมาะสมกับการใช้งานด้านการกระจายแรงดันไฟฟ้าปานกลางหลายประเภท
แอคชูเอเตอร์ได้รับการออกแบบให้ทำงานอย่างมีประสิทธิภาพ ซึ่งสามารถช่วยลดพลังงานที่จำเป็นสำหรับการดำเนินการสวิตชิ่งได้ การใช้พลังงานที่แน่นอนขึ้นอยู่กับการกำหนดค่าและระบบควบคุมเฉพาะ ดังนั้นควรตรวจสอบข้อกำหนดของโครงการก่อนการคัดเลือกขั้นสุดท้ายเสมอ
อุปกรณ์กระจายสินค้ากลางแจ้งจะต้องจัดการกับการสัมผัสกับสิ่งแวดล้อม กล่องเบรกเกอร์กลางแจ้งที่ออกแบบอย่างเหมาะสมจะช่วยปกป้องส่วนประกอบภายในจากความชื้น ฝุ่น การสัมผัสรังสีอัลตราไวโอเลต และสภาพอากาศที่เปลี่ยนแปลง
สำหรับการใช้งานที่เกี่ยวข้องกับการสลับซ้ำ ความทนทานทางกลถือเป็นเกณฑ์การซื้อที่สำคัญ ข้อมูลจำเพาะผลิตภัณฑ์ Anqiang ระบุอายุการใช้งานเชิงกลสูงสุด 10,000 การทำงานสำหรับการกำหนดค่าเบรกเกอร์แม่เหล็กถาวรกลางแจ้งที่เกี่ยวข้อง
เครือข่ายพลังงานสมัยใหม่พึ่งพาการควบคุมระยะไกล การตรวจสอบ และการจัดการข้อผิดพลาดแบบอัตโนมัติมากขึ้น เซอร์กิตเบรกเกอร์แม่เหล็กถาวรที่กำหนดค่าอย่างเหมาะสมสามารถรองรับการทำงานร่วมกับ SCADA และระบบกระจายอัตโนมัติ ช่วยให้ผู้ปฏิบัติงานสร้างเครือข่ายไฟฟ้าที่ตอบสนองได้ดียิ่งขึ้น
การเลือกเซอร์กิตเบรกเกอร์ตามชื่อหรือระดับแรงดันไฟฟ้าเท่านั้นอาจทำให้เกิดการกำหนดค่าที่ไม่เหมาะสมได้ ผู้ซื้อควรเปรียบเทียบข้อกำหนดของเบรกเกอร์กับลักษณะทางไฟฟ้าที่แท้จริงของการติดตั้ง
| พารามิเตอร์ | ข้อมูลจำเพาะตัวอย่าง | ทำไมมันถึงสำคัญ |
|---|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 กิโลโวลต์ / 24 กิโลโวลต์ | ต้องตรงกับระดับแรงดันไฟฟ้าที่ระบุของระบบจำหน่าย |
| ความถี่ที่กำหนด | 50 เฮิรตซ์ | ต้องสอดคล้องกับความถี่ของระบบไฟฟ้า |
| จัดอันดับปัจจุบัน | 630 เอ / 1250 เอ | กำหนดความสามารถในการส่งกระแสไฟฟ้าอย่างต่อเนื่อง |
| กระแสไฟลัดวงจร | 20 กิโลแอมป์ / 25 กิโลแอมป์ | ระบุความสามารถในการหยุดชะงักของกระแสไฟลัดของเบรกเกอร์ |
| ทนกระแสสูงสุดได้ | 50 กิโลแอมป์ / 63 กิโลแอมป์ | สิ่งสำคัญสำหรับการประเมินความเค้นแม่เหล็กไฟฟ้าระยะสั้น |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | 125 กิโลโวลต์ / 145 กิโลโวลต์ | สำคัญสำหรับการประสานงานของฉนวนและการป้องกันชั่วคราว |
| ชีวิตเครื่องกล | มากถึง 10,000 การดำเนินงาน | มีประโยชน์เมื่อคาดว่าจะมีการสลับบ่อยครั้ง |
ข้อมูลผลิตภัณฑ์จาก Anqiang แสดงรายการการกำหนดค่าแรงดันไฟฟ้า 12 kV และ 24 kV กระแสไฟพิกัด 630 A และ 1250 A และความสามารถในการตัดกระแสไฟลัดวงจร 20 kA และ 25 kA สำหรับรุ่นที่เกี่ยวข้อง
การเลือกจริงควรขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ มาตรฐานที่บังคับใช้ การประสานงานการป้องกัน และข้อกำหนดเฉพาะของโครงการ แทนที่จะคิดว่าการกำหนดค่าทั้งหมดมีระดับที่เหมือนกัน
การผสมผสานระหว่างการก่อสร้างกลางแจ้ง การหยุดชะงักของสุญญากาศ และการทำงานของแม่เหล็กถาวร ทำให้อุปกรณ์นี้เหมาะสำหรับการใช้งานแรงดันไฟฟ้าปานกลางที่หลากหลาย
อันเชียง ระบุสถานีไฟฟ้าย่อย เครือข่ายการจำหน่าย การใช้พลังงานไฟฟ้าทางรถไฟ เหมืองแร่ ระบบไฟฟ้าอุตสาหกรรม และการติดตั้งพลังงานหมุนเวียน ในพื้นที่การใช้งานสำหรับเบรกเกอร์แม่เหล็กถาวรกลางแจ้ง
ควรเลือกเบรกเกอร์ที่ถูกต้องโดยเริ่มจากระบบไฟฟ้ามากกว่าแค็ตตาล็อกผลิตภัณฑ์ กระบวนการคัดเลือกที่ใช้งานได้จริงสามารถป้องกันทั้งข้อกำหนดที่ต่ำกว่ามาตรฐานและการเพิ่มขนาดที่ไม่จำเป็น
วิธีการนี้มีความน่าเชื่อถือมากกว่าการเลือกเบรกเกอร์ตามราคาปัจจุบันหรือราคาซื้อเพียงอย่างเดียว ต้นทุนเริ่มต้นที่ต่ำกว่าอาจมีราคาแพงหากอุปกรณ์บำรุงรักษายาก ไม่เข้ากับระบบควบคุม หรือจับคู่กับระดับข้อผิดพลาดไม่ถูกต้อง
แม้ว่าเบรกเกอร์วงจรแม่เหล็กถาวรได้รับการออกแบบมาเพื่อลดการบำรุงรักษาทางกล แต่การบำรุงรักษาต่ำไม่ได้หมายความว่าการตรวจสอบเป็นศูนย์ โปรแกรมการทำงานที่มีระเบียบวินัยยังคงมีความสำคัญสำหรับอุปกรณ์แรงดันไฟฟ้าปานกลาง
สำหรับอุปกรณ์กลางแจ้ง การตรวจสอบสภาพแวดล้อมมีความสำคัญอย่างยิ่ง ความชื้น การปนเปื้อน การกัดกร่อน และความเสียหายทางกลอาจค่อยๆ ส่งผลต่อฉนวนและความน่าเชื่อถือในการทำงาน แม้ว่าเบรกเกอร์จะมีการออกแบบที่แข็งแกร่งก็ตาม
โปรแกรมการบำรุงรักษาเชิงป้องกันจึงควรเน้นที่การติดตั้งโดยสมบูรณ์ แทนที่จะถือว่าเบรกเกอร์เป็นส่วนประกอบที่แยกออกจากกัน

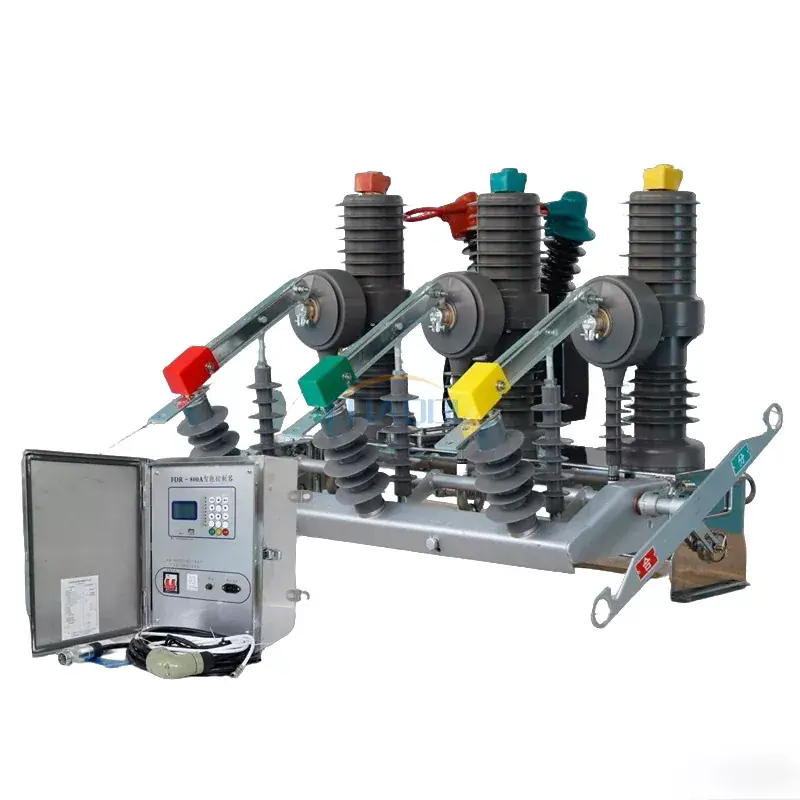

เบรกเกอร์แม่เหล็กถาวรกลางแจ้งเป็นเบรกเกอร์แรงดันปานกลางที่รวมตัวขัดขวางสุญญากาศเข้ากับกลไกการทำงานของแม่เหล็กถาวร ได้รับการออกแบบมาเพื่อการสลับที่เชื่อถือได้และการหยุดชะงักของข้อผิดพลาดในระบบจำหน่ายภายนอกอาคารและระบบไฟฟ้าทางอุตสาหกรรม
การกำหนดค่าขึ้นอยู่กับข้อกำหนดของผู้ผลิตและโครงการ ตระกูลผลิตภัณฑ์ ZW32-12G และ ZW32-24G ของ Anqiang ได้รับการออกแบบมาเพื่อการใช้งานแรงดันไฟฟ้าปานกลาง 12 kV และ 24 kV
กลไกนี้สามารถลดความซับซ้อนทางกล ให้การเคลื่อนที่ของสวิตซ์สม่ำเสมอ ลดการสึกหรอทางกล และรองรับการทำงานที่ต้องบำรุงรักษาต่ำ คุณลักษณะเหล่านี้มีประโยชน์อย่างยิ่งสำหรับอุปกรณ์ที่ต้องมีการสลับบ่อยครั้ง
ใช่. หน่วยที่กำหนดค่าอย่างเหมาะสมสามารถรวมเข้ากับระบบกระจายอัตโนมัติ, SCADA, การตรวจสอบระยะไกล และระบบป้องกันอัจฉริยะ ควรยืนยันการกำหนดค่าการสื่อสารและการควบคุมที่แน่นอนสำหรับแต่ละโครงการ
ใช่. เซอร์กิตเบรกเกอร์แม่เหล็กถาวรกลางแจ้งสามารถใช้ในส่วนแรงดันไฟฟ้าปานกลางของระบบจำหน่ายพลังงานแสงอาทิตย์และพลังงานลม โดยที่แรงดันไฟฟ้า กระแสไฟฟ้า การขัดจังหวะข้อผิดพลาด ฉนวน และคุณลักษณะการควบคุมตรงกับข้อกำหนดในการติดตั้ง
ความทนทานทางกลขึ้นอยู่กับรุ่นและสภาวะการทำงานเฉพาะ ข้อกำหนด Anqiang ที่เกี่ยวข้องระบุอายุการใช้งานของเครื่องจักรสูงสุด 10,000 ครั้ง
สำหรับคำแนะนำทางเทคนิคที่ถูกต้อง ให้จัดเตรียมแรงดันไฟฟ้าของระบบ กระแสไฟฟ้าที่กำหนด ระดับการลัดวงจร ความถี่ สภาพแวดล้อมการติดตั้ง หน้าที่การสลับ แรงดันไฟฟ้าควบคุม ข้อกำหนดของระบบอัตโนมัติ การเตรียมการติดตั้ง และมาตรฐานโครงการใดๆ ที่เกี่ยวข้อง การให้ข้อมูลนี้ตั้งแต่เนิ่นๆ สามารถลดการเปลี่ยนแปลงข้อกำหนดในภายหลังได้
เซอร์กิตเบรกเกอร์แม่เหล็กถาวรกลางแจ้งเป็นมากกว่าอุปกรณ์สวิตชิ่งทั่วไปที่มีแอคชูเอเตอร์ที่แตกต่างกัน ด้วยการรวมการหยุดชะงักของสุญญากาศเข้ากับการทำงานของแม่เหล็กถาวร จะตอบสนองความต้องการในทางปฏิบัติหลายประการของเครือข่ายแรงดันไฟฟ้าปานกลางสมัยใหม่ ได้แก่ การสวิตชิ่งที่เชื่อถือได้ ลดความซับซ้อนทางกล ลดความต้องการในการบำรุงรักษา การปรับตัวกลางแจ้ง และความเข้ากันได้กับระบบกระจายพลังงานแบบอัตโนมัติที่เพิ่มมากขึ้น
จุดที่สำคัญที่สุดสำหรับผู้ซื้อคือการจับคู่เบรกเกอร์กับหน้าที่ไฟฟ้าจริง แรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าต่อเนื่อง ความสามารถในการหยุดชะงักของการลัดวงจร ระดับฉนวน ความถี่สวิตชิ่ง สภาวะแวดล้อม สถาปัตยกรรมการควบคุม และข้อกำหนดในการติดตั้ง ทั้งหมดนี้ควรได้รับการประเมินก่อนตัดสินใจขั้นสุดท้าย
อันเชียง นำเสนอโซลูชันเบรกเกอร์แม่เหล็กถาวรกลางแจ้งสำหรับการใช้งานแรงดันไฟฟ้าปานกลาง ด้วยการกำหนดค่าที่ออกแบบสำหรับระบบ 12 kV และ 24 kV และการใช้งานตั้งแต่เครือข่ายการกระจายและสถานีย่อยไปจนถึงโครงการอุตสาหกรรม รถไฟ เหมืองแร่ และพลังงานหมุนเวียน
กำลังมองหาเซอร์กิตเบรกเกอร์แม่เหล็กถาวรกลางแจ้งที่เชื่อถือได้สำหรับโครงการแรงดันไฟฟ้าปานกลางของคุณหรือไม่?แบ่งปันแรงดันไฟฟ้าของระบบ กระแสไฟที่กำหนด ระดับความผิดปกติ สภาพแวดล้อมการติดตั้ง และข้อกำหนดการควบคุมกับอันเชียงเพื่อหารือเกี่ยวกับการกำหนดค่าที่เหมาะสมติดต่อเราสำหรับข้อมูลผลิตภัณฑ์ การสนับสนุนด้านเทคนิค และโซลูชันที่ตรงกับการใช้งานของคุณ
สำคัญ:การเลือกและการติดตั้งเซอร์กิตเบรกเกอร์ควรดำเนินการโดยผู้เชี่ยวชาญด้านไฟฟ้าที่มีคุณสมบัติเหมาะสม และเป็นไปตามมาตรฐานท้องถิ่น ข้อกำหนดการป้องกันระบบ และเอกสารทางเทคนิคของผู้ผลิต
-
