เบรกเกอร์ไฟฟ้าแรงสูงแบบติดเสา 24kV

เบรกเกอร์ไฟฟ้าแรงสูงแบบติดตั้งที่เสา 24kV เป็นเบรกเกอร์สุญญากาศกลางแจ้งซีรีส์ ZW32-24 ที่ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลาง มีการใช้กันอย่างแพร่หลายในการสลับกระแสโหลด การขัดจังหวะกระแสไฟเกิน และการแก้ไขข้อบกพร่องของการลัดวงจรในเครือข่ายไฟฟ้า เซอร์กิตเบรกเกอร์นี้นำเสนอเทคโนโลยีการหยุดชะงักของสุญญากาศขั้นสูง โครงสร้างที่ทนต่อการกัดกร่อน และกลไกการทำงานที่เชื่อถือได้ ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคงในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม โครงการพลังงานทดแทน และระบบจำหน่ายสาธารณูปโภค

ในฐานะผู้ผลิตเซอร์กิตเบรกเกอร์สุญญากาศ 24kV มืออาชีพ เรามอบโซลูชันที่ทนทานและประสิทธิภาพสูงสำหรับระบบสาธารณูปโภคด้านพลังงาน ผู้รับเหมาไฟฟ้า โครงการ EPC และผู้ให้บริการเครือข่ายการจำหน่ายทั่วโลก

เบรกเกอร์ไฟฟ้าแรงสูงแบบติดเสาขนาด 24kV คืออะไร?

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดเสา (VCB) ขนาด 24kV เป็นอุปกรณ์สวิตชิ่งแรงดันปานกลางกลางแจ้งที่ติดตั้งบนเสาไฟฟ้า เพื่อปกป้องระบบจำหน่ายไฟฟ้าจากการโอเวอร์โหลด การลัดวงจร และไฟฟ้าขัดข้อง เบรกเกอร์ใช้ตัวขัดขวางสุญญากาศเพื่อดับส่วนโค้งอย่างรวดเร็วและปลอดภัย ให้ประสิทธิภาพของฉนวนที่ดีเยี่ยมและอายุการใช้งานยาวนาน

เมื่อเปรียบเทียบกับเซอร์กิตเบรกเกอร์แบบน้ำมันและเซอร์กิตเบรกเกอร์ SF6 แล้ว เซอร์กิตเบรกเกอร์แบบสุญญากาศมีข้อได้เปรียบที่สำคัญ รวมถึงข้อกำหนดในการบำรุงรักษาที่ต่ำกว่า เป็นมิตรต่อสิ่งแวดล้อม ความน่าเชื่อถือในการดำเนินงานที่สูงขึ้น และอายุการใช้งานทางกลที่ยาวนานขึ้น

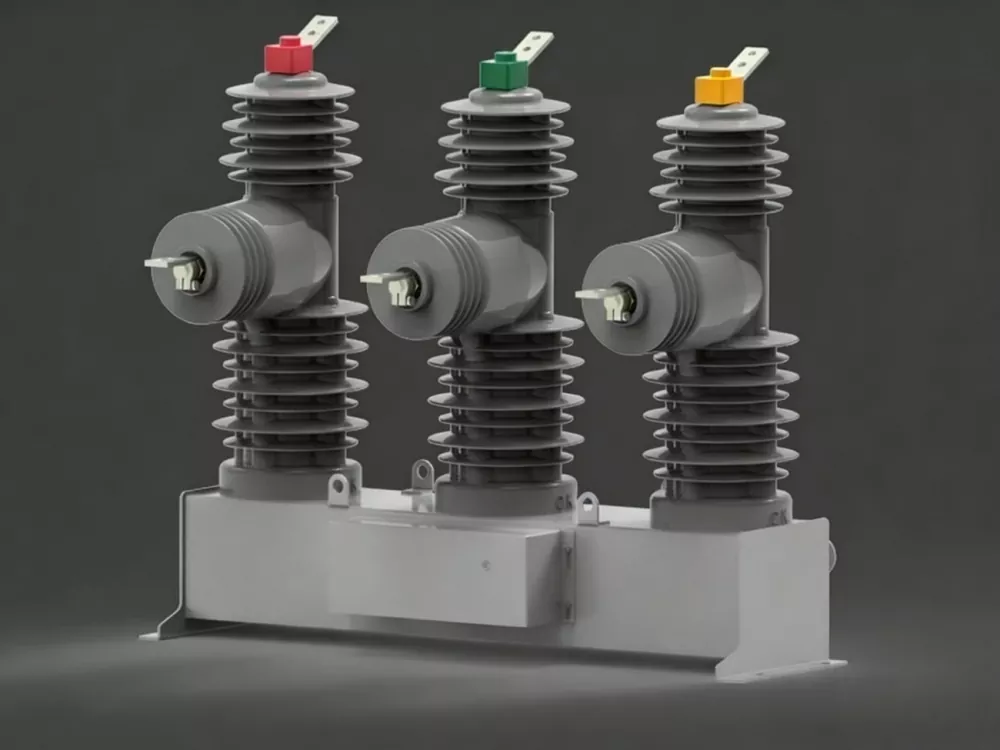

แผนภาพลักษณะที่ปรากฏ

โครงสร้างแบบติดตั้งบนเสาขนาดกะทัดรัดได้รับการออกแบบสำหรับการติดตั้งกลางแจ้งและการใช้งานระยะยาวในสภาวะแวดล้อมที่ต้องการ โครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความทนทานต่อความชื้น ฝุ่น รังสีอัลตราไวโอเลต และการกัดกร่อนได้อย่างดีเยี่ยม

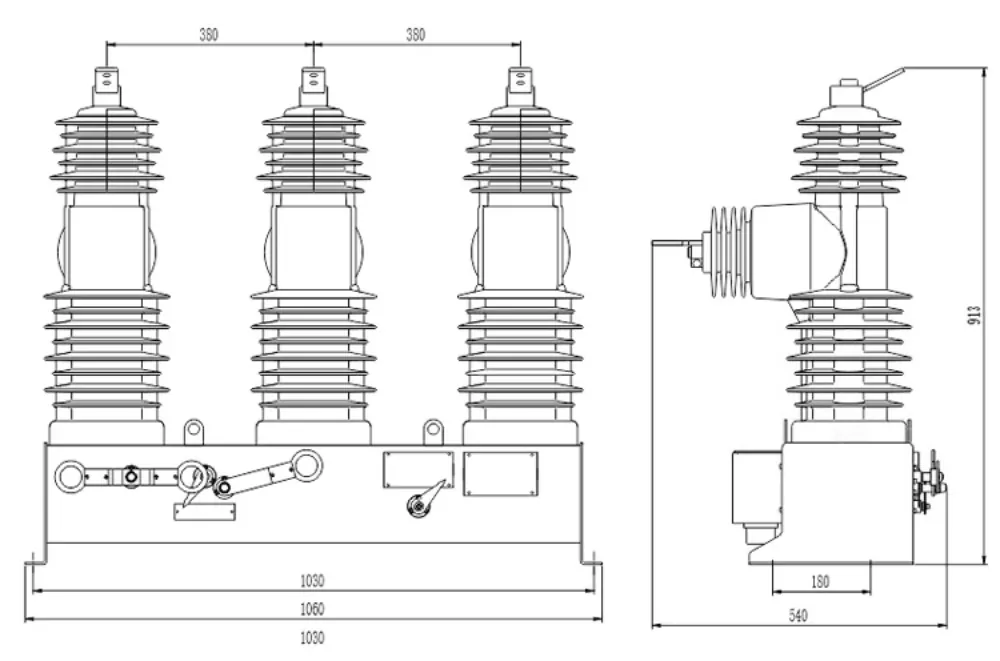

แผนภาพขนาดผลิตภัณฑ์

การออกแบบโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมช่วยลดความต้องการพื้นที่ในการติดตั้ง ในขณะที่ยังคงรักษาประสิทธิภาพของฉนวนสูงและความปลอดภัยในการปฏิบัติงาน ขนาดที่กะทัดรัดยังช่วยลดต้นทุนการขนส่งและการติดตั้งอีกด้วย

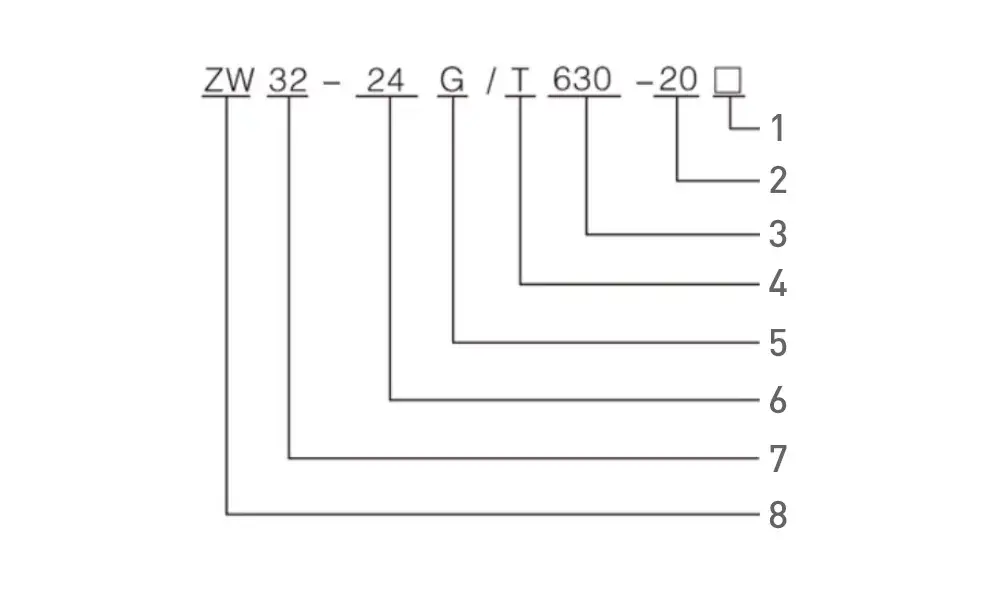

พารามิเตอร์ทางเทคนิค

1. ทำงานด้วยระบบไฟฟ้า

2. จัดอันดับกระแสลัดวงจร (KA)

3. พิกัดกระแส (A)

4. กลไกการทำงานของสปริง

5. มีสวิตช์แยก

6. แรงดันไฟฟ้า (KV)

7. หมายเลขซีเรียลการออกแบบ

8. เบรกเกอร์สูญญากาศกลางแจ้ง

คุณสมบัติที่สำคัญ

เทคโนโลยีดับเพลิงอาร์คสุญญากาศขั้นสูง

เครื่องขัดขวางสุญญากาศจะดับส่วนโค้งไฟฟ้าอย่างรวดเร็วในระหว่างการเปลี่ยนสวิตช์ ซึ่งช่วยเพิ่มความปลอดภัยและลดการสึกหรอของหน้าสัมผัสได้อย่างมาก เทคโนโลยีนี้ให้ความเป็นฉนวนที่ดีเยี่ยมและประสิทธิภาพการหยุดชะงักที่เชื่อถือได้ตลอดวงจรชีวิตผลิตภัณฑ์

ความสามารถในการทำลายไฟฟ้าลัดวงจรสูง

ด้วยพิกัดกระแสไฟลัดวงจรสูงสุด 25kA เบรกเกอร์สามารถแยกข้อผิดพลาดได้อย่างมีประสิทธิภาพ และปกป้องอุปกรณ์ไฟฟ้าอันมีค่าจากความเสียหายที่เกิดจากสภาวะกระแสไฟฟ้าที่ผิดปกติ

การปรับตัวด้านสิ่งแวดล้อมกลางแจ้งที่ดีเยี่ยม

ตัวเรือนผลิตจากสแตนเลสคุณภาพสูงหรือเหล็กเคลือบ Dacromet และเคลือบสารกันรังสียูวี ให้การปกป้องที่เหนือกว่าต่อการกัดกร่อน สเปรย์เกลือ ความชื้น ฝุ่น และสภาพอากาศที่รุนแรง

กลไกการทำงานของสปริงที่เชื่อถือได้

กลไกที่ทำงานด้วยสปริงให้ประสิทธิภาพการเปิดและปิดที่รวดเร็ว โดยมีเสียงรบกวนในการทำงานต่ำและการดีดกลับน้อยที่สุด ช่วยให้มั่นใจได้ถึงการทำงานของกลไกที่มั่นคงและอายุการใช้งานที่ยาวนานขึ้น

การใช้พลังงานต่ำ

กลไกการทำงานต้องใช้พลังงานภายนอกน้อยกว่า 70W ทำให้เหมาะสำหรับการติดตั้งระยะไกลและบูรณาการเข้ากับระบบไฟฟ้าสำรองได้ง่าย

การใช้งาน

เบรกเกอร์สูญญากาศกลางแจ้ง 24kV ใช้กันอย่างแพร่หลายใน:

• เครือข่ายการกระจายอำนาจ
• สถานีไฟฟ้าย่อย
• สถานประกอบการอุตสาหกรรมและเหมืองแร่
• โครงการผลิตไฟฟ้าในชนบท
• สถานีไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์
• ระบบผลิตพลังงานลม
• โครงการระบบอัตโนมัติของกริดอัจฉริยะ
• ระบบส่งและจำหน่ายสาธารณูปโภค

คุณสมบัติโครงสร้าง

1. สิ่งที่แนบมามีความแข็งแรงสูง
ตู้ทำจากสแตนเลสหรือโครงสร้างแผ่นเหล็กที่ผ่านการบำบัดเป็นพิเศษ การบำบัดป้องกันการกัดกร่อนขั้นสูงช่วยเพิ่มความต้านทานต่อการเสื่อมสภาพของสิ่งแวดล้อมและการสัมผัสสารเคมีได้อย่างมาก

2. เสาฉนวนยางซิลิโคน
เสาหุ้มฉนวน APG หุ้มด้วยยางซิลิโคนประสิทธิภาพสูง ให้คุณลักษณะฉนวนที่โดดเด่น ความสามารถในการป้องกันการควบแน่น และความน่าเชื่อถือในระยะยาว

3. หน่วยขัดขวางสุญญากาศ
เครื่องขัดขวางสุญญากาศทำหน้าที่เป็นส่วนประกอบในการสวิตชิ่งหลัก และรับประกันการหยุดชะงักของกระแสไฟฟ้าที่เชื่อถือได้โดยมีข้อกำหนดการบำรุงรักษาเพียงเล็กน้อย

4. ความเข้ากันได้ของการควบคุมอัจฉริยะ
สามารถรวมตัวควบคุมอัจฉริยะเสริมสำหรับการตรวจสอบระยะไกล การตรวจจับข้อผิดพลาด การสลับระยะไกล และการสื่อสารระบบ SCADA

ประโยชน์สำหรับผู้ใช้สาธารณูปโภคและอุตสาหกรรม

• การแยกข้อผิดพลาดอย่างรวดเร็วและความน่าเชื่อถือของระบบที่ดีขึ้น
• ลดต้นทุนการบำรุงรักษาและการดำเนินงาน
• อายุการใช้งานทางกลและไฟฟ้ายาวนาน
• ความปลอดภัยในการปฏิบัติงานสูงและประสิทธิภาพการสลับ
• เทคโนโลยีการหยุดชะงักของสุญญากาศที่เป็นมิตรกับสิ่งแวดล้อม
• เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง
• ติดตั้งและบำรุงรักษาง่าย
• ความเข้ากันได้ของกริดอัจฉริยะและ SCADA

ข้อกำหนดสภาพแวดล้อมการติดตั้ง

เพื่อประสิทธิภาพสูงสุด ควรติดตั้งเซอร์กิตเบรกเกอร์แบบติดตั้งที่เสาขนาด 24kV ภายใต้เงื่อนไขต่อไปนี้:

• อุณหภูมิแวดล้อมระหว่าง -30°C ถึง +40°C
• ระดับความสูงไม่เกิน 1,500 เมตร
• ไม่มีการสั่นสะเทือนอย่างรุนแรงหรือการกระแทกทางกล
• ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนสูงหรือสภาพแวดล้อมที่ระเบิดได้
• การต่อสายดินที่เหมาะสมตามมาตรฐานไฟฟ้า

เหตุใดจึงเลือกเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงแบบติดตั้งที่เสาขนาด 24kV ของเรา

• ผู้ผลิตสวิตช์เกียร์แรงดันปานกลางระดับมืออาชีพ
• การควบคุมคุณภาพอย่างเข้มงวดและการทดสอบจากโรงงาน
• บริการปรับแต่ง OEM และ ODM
• เทคโนโลยีเครื่องขัดขวางสุญญากาศที่เชื่อถือได้
• ราคาโรงงานโดยตรงที่แข่งขันได้
• รองรับการจัดส่งทั่วโลกอย่างรวดเร็ว
• ความช่วยเหลือด้านเทคนิคที่ครอบคลุม
• บริการหลังการขายระยะยาว

คำถามที่พบบ่อย

หน้าที่หลักของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงแบบติดเสาขนาด 24kV คืออะไร?

ใช้เพื่อสลับกระแสโหลด ขัดขวางกระแสโหลดเกิน และแยกข้อผิดพลาดการลัดวงจรในระบบจำหน่ายไฟฟ้าแรงดันปานกลาง

เบรกเกอร์สามารถควบคุมจากระยะไกลได้หรือไม่?

ใช่. หน่วยควบคุมอัจฉริยะเสริมสามารถรองรับการทำงานระยะไกล การตรวจสอบ การวินิจฉัยข้อผิดพลาด และการสื่อสาร SCADA

เซอร์กิตเบรกเกอร์นี้เหมาะกับโครงการพลังงานแสงอาทิตย์และพลังงานลมหรือไม่?

ใช่. มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้าพลังงานหมุนเวียน รวมถึงฟาร์มพลังงานแสงอาทิตย์ ฟาร์มกังหันลม และโครงการกักเก็บพลังงาน

ข้อดีของเบรกเกอร์วงจรสุญญากาศเหนือเบรกเกอร์วงจร SF6 คืออะไร?

เซอร์กิตเบรกเกอร์แบบสุญญากาศเป็นมิตรต่อสิ่งแวดล้อม ต้องการการบำรุงรักษาน้อยกว่า มีอายุการใช้งานยาวนานขึ้น และไม่จำเป็นต้องจัดการแก๊ส SF6

คุณรองรับ OEM และข้อกำหนดเฉพาะหรือไม่?

ใช่. เราสามารถจัดเตรียมการกำหนดค่า กลไกการทำงาน ตัวควบคุมอัจฉริยะ และบริการสร้างแบรนด์ตามความต้องการของโครงการได้
