เซอร์กิตเบรกเกอร์ SF6 ชนิดถัง 66KV

เซอร์กิตเบรกเกอร์ SF6 ชนิดถัง 66KV (รุ่น: LW36-66) เป็นเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงกลางแจ้งที่ออกแบบมาสำหรับระบบส่งและจ่ายไฟ 66KV ที่มีความถี่พิกัด 50Hz AC การใช้ก๊าซ SF6 เป็นทั้งฉนวนและตัวกลางในการดับไฟ ให้การสวิตชิ่งที่เชื่อถือได้ การหยุดชะงักของข้อผิดพลาด และการป้องกันสำหรับสถานีไฟฟ้าย่อย โครงข่ายไฟฟ้าสาธารณูปโภค สิ่งอำนวยความสะดวกทางอุตสาหกรรม และโครงการพลังงานหมุนเวียน เซอร์กิตเบรกเกอร์ยังสามารถใช้เป็นบัสไทเบรกเกอร์และสำหรับการใช้งานสวิตช์ตัวเก็บประจุ

LW36-66 ออกแบบให้มีโครงสร้างแท็งก์สดขนาดกะทัดรัด ช่วยลดพื้นที่การติดตั้ง ขณะเดียวกันก็ให้ประสิทธิภาพทางไฟฟ้าที่โดดเด่นและความน่าเชื่อถือในการปฏิบัติงานในระยะยาว กลไกการทำงานของสปริงขั้นสูง อัตราการรั่วไหลของ SF6 ต่ำ และการออกแบบที่เป็นมิตรต่อการบำรุงรักษา ทำให้เป็นโซลูชันในอุดมคติสำหรับเครือข่ายส่งไฟฟ้าแรงสูงสมัยใหม่ที่ต้องการการทำงานที่ปลอดภัย มีประสิทธิภาพ และมีเสถียรภาพ

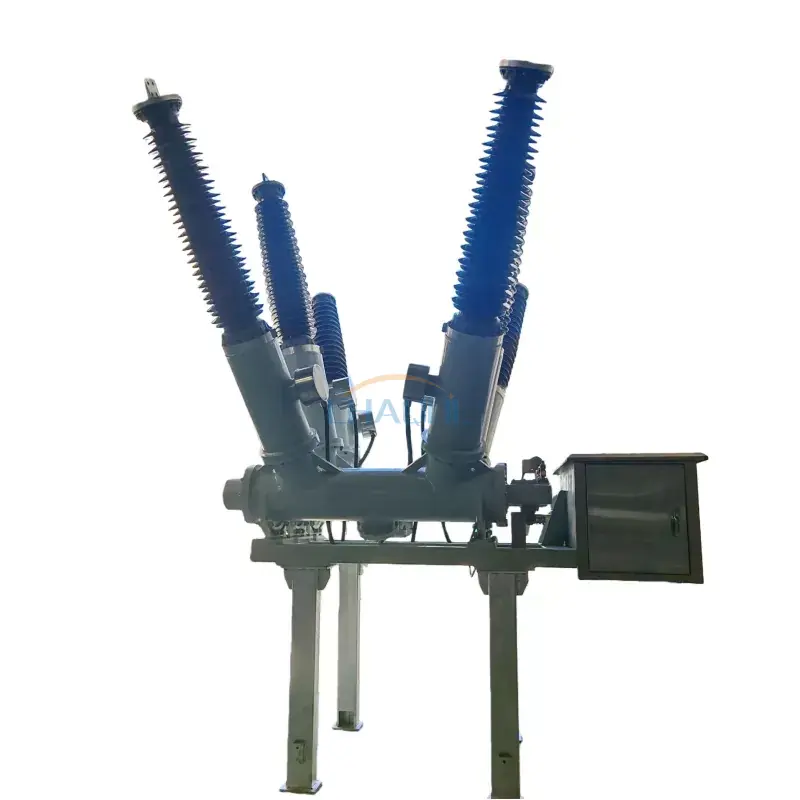

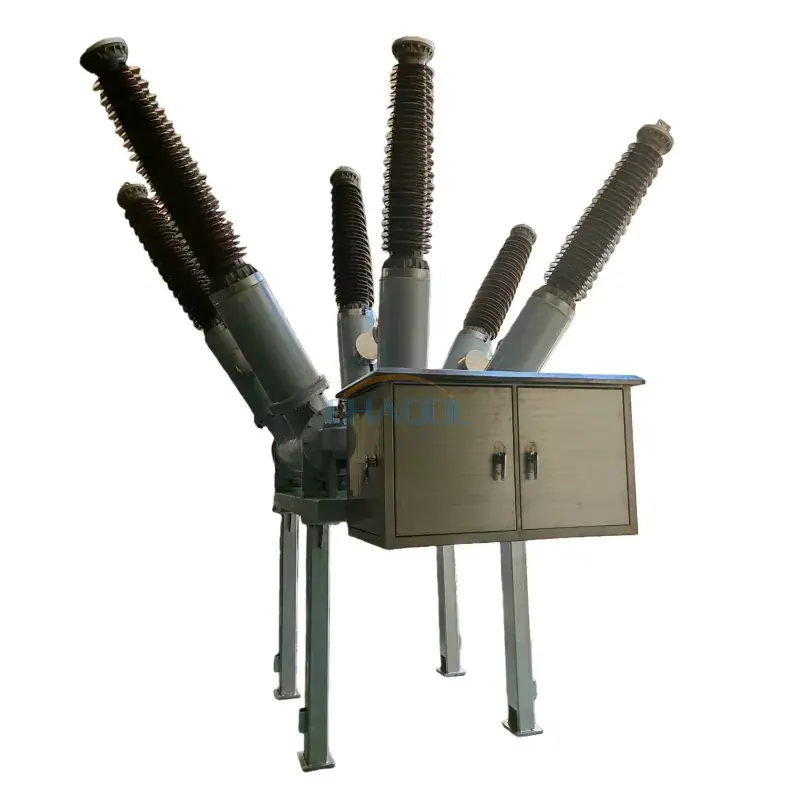

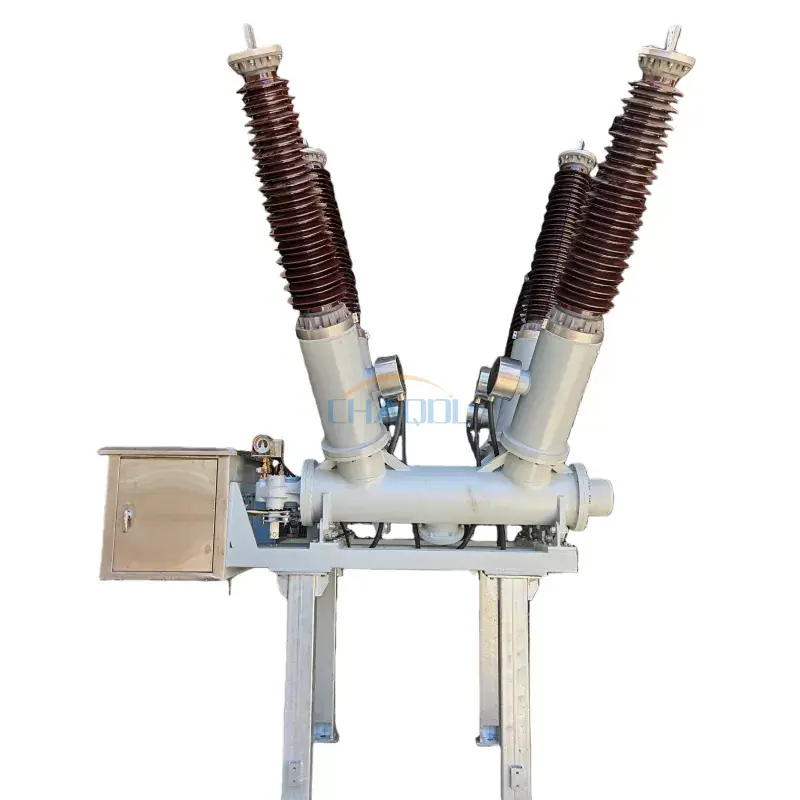

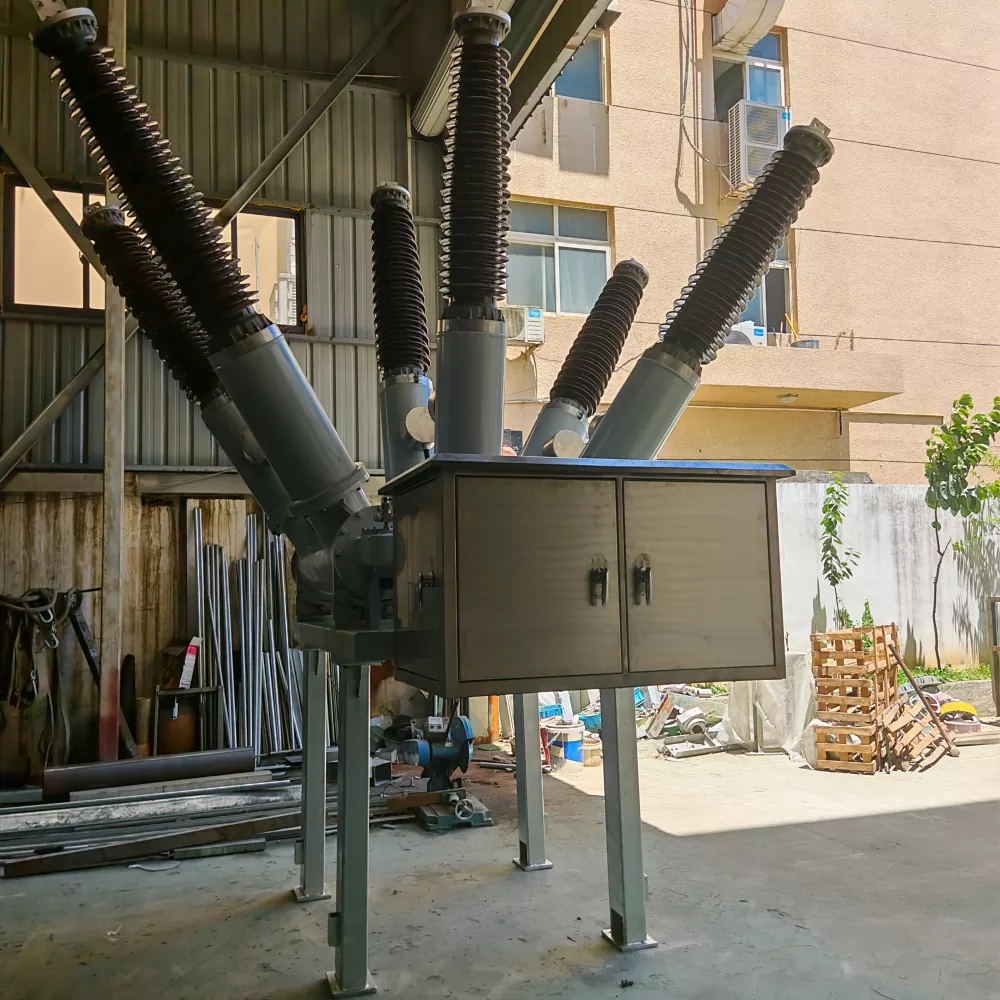

รูปถ่ายสินค้าจริง

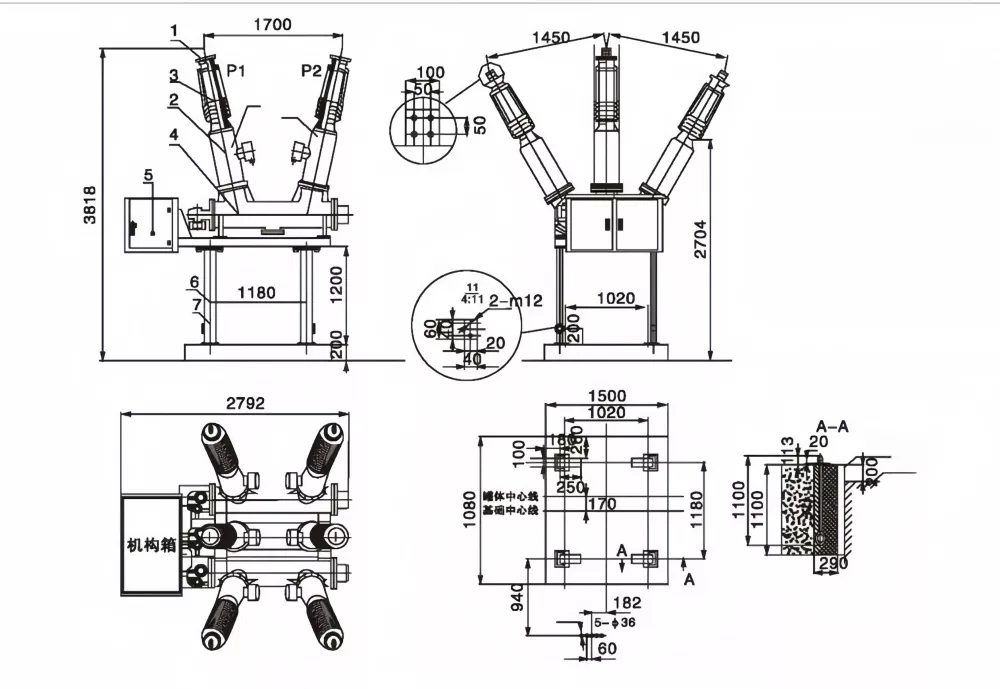

แผนภาพขนาดผลิตภัณฑ์

โครงสร้างหลัก

• เทอร์มินอลบล็อค เฟสเดียว อะลูมิเนียม ชุบเงิน เพื่อการนำไฟฟ้าที่ดีเยี่ยม
• บุชชิ่งขาออกพอร์ซเลนที่มีความแข็งแรงสูงพร้อมประสิทธิภาพการเป็นฉนวนที่เหนือกว่า
• มีหม้อแปลงกระแส (CT) ในตัวสำหรับการป้องกันและการวัด
• ห้องดับเพลิงส่วนโค้ง SF6 แบบติดตั้งบนพื้นพร้อมความสามารถในการขัดขวางสูง
• ตู้กลไกที่รวมกลไกการทำงานของสปริงและส่วนประกอบควบคุมรอง
• รองรับเหล็กช่องสังกะสีสำหรับงานหนักเพื่อการติดตั้งที่มั่นคง
• ขั้วต่อสายดินหลายขั้วเพื่อความปลอดภัยในการปฏิบัติงานที่ดีขึ้น

คุณสมบัติผลิตภัณฑ์

• จัดอันดับปัจจุบันได้ถึง3150Aเหมาะสำหรับงานส่งกำลังหนัก
• เทคโนโลยีฉนวนก๊าซ SF6 ขั้นสูงช่วยให้มั่นใจถึงความเป็นฉนวนที่ดีเยี่ยมและการสูญพันธุ์ของอาร์กที่เชื่อถือได้
• ความทนทานทางไฟฟ้าที่ยาวนานพร้อมความสามารถในการรบกวนข้อผิดพลาด 31.5kA และการทำงานเชิงกลสูงสุด 10,000 ครั้ง
• อัตราการรั่วไหลของก๊าซ SF6 ต่อปีต่ำกว่า 0.5% ลดความต้องการในการบำรุงรักษา และรับประกันความน่าเชื่อถือในการปิดผนึกในระยะยาว
• ที่เซอร์กิตเบรกเกอร์ SF6 ชนิดถัง 66KVได้รับการออกแบบมาสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง รองรับระดับมลภาวะ IV และอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +40°C
• โครงสร้างแบบถังขนาดกะทัดรัดช่วยลดพื้นที่การติดตั้งในขณะที่ปรับปรุงเสถียรภาพทางกล
• เหมาะสำหรับการตรวจสอบระยะไกล ระบบอัตโนมัติของสถานีย่อย และแอปพลิเคชันกริดอัจฉริยะสมัยใหม่

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะของกลไกการทำงาน

การใช้งาน

ที่เซอร์กิตเบรกเกอร์ SF6 ชนิดถัง 66KVมีการใช้กันอย่างแพร่หลายในระบบส่งและจำหน่ายไฟฟ้าแรงสูงซึ่งจำเป็นต้องมีการสลับและการป้องกันที่เชื่อถือได้

• สถานีย่อย 66KV
• เครือข่ายการส่งและกระจายสาธารณูปโภค
• โรงงานผลิตไฟฟ้า
• บูรณาการโครงข่ายพลังงานทดแทน
• ระบบจำหน่ายไฟฟ้าอุตสาหกรรม
• การสลับธนาคารตัวเก็บประจุ
• การผูกบัสและการป้องกันการป้อน
• โครงการระบบอัตโนมัติของกริดอัจฉริยะและสถานีย่อย

หลักการทำงาน

เซอร์กิตเบรกเกอร์ชนิดถัง SF6 ขนาด 66KV ใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) เป็นทั้งตัวกลางในการเป็นฉนวนและดับอาร์ก เมื่อหน้าสัมผัสแยกออกจากกันระหว่างการดำเนินการสวิตชิ่ง จะเกิดส่วนโค้งไฟฟ้า ก๊าซ SF6 แรงดันสูงจะเย็นลงอย่างรวดเร็วและกำจัดไอออนส่วนโค้ง ทำให้กระแสไฟฟ้าขัดข้องถูกรบกวนได้อย่างปลอดภัยและมีประสิทธิภาพ กลไกการทำงานของสปริงที่ชาร์จด้วยมอเตอร์ช่วยให้เปิดและปิดได้อย่างรวดเร็ว มั่นใจในการป้องกันที่เชื่อถือได้สำหรับระบบไฟฟ้าแรงสูง

คำถามที่พบบ่อย

เซอร์กิตเบรกเกอร์ชนิดถัง SF6 ขนาด 66KV ใช้ทำอะไร?

ใช้สำหรับการสลับ การป้องกัน และการหยุดชะงักของข้อผิดพลาดในระบบส่งและจ่ายไฟ 66KV ช่วยรักษาการทำงานที่ปลอดภัยและเชื่อถือได้ของสถานีย่อยและโครงข่ายไฟฟ้า

ข้อดีของเซอร์กิตเบรกเกอร์ชนิดถัง SF6 คืออะไร?

เซอร์กิตเบรกเกอร์ชนิดถัง SF6 มอบประสิทธิภาพของฉนวนที่ดีเยี่ยม ความสามารถในการขัดจังหวะสูง โครงสร้างกะทัดรัด ต้องการการบำรุงรักษาต่ำ และอายุการใช้งานเชิงกลที่ยาวนาน

เซอร์กิตเบรกเกอร์นี้สามารถใช้กับสวิตชิ่งแบงค์คาปาซิเตอร์ได้หรือไม่?

ใช่. LW36-66 เหมาะสำหรับการสลับธนาคารตัวเก็บประจุ การใช้งานผูกบัส และการป้องกันสายส่งไฟฟ้าแรงสูง

เบรกเกอร์เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงหรือไม่?

ใช่. ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะมลพิษระดับ IV และอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +40°C ทำให้เหมาะสำหรับการติดตั้งกลางแจ้งที่มีความต้องการสูง
