หม้อแปลงกระแสไฟฟ้าแบบผ่านแกนสามารถปรับปรุงความแม่นยำ ความปลอดภัย และประสิทธิภาพในระบบจำหน่ายไฟฟ้าได้อย่างไร

สรุปบทความ: A ผ่านหม้อแปลงกระแสหลักเป็นวิธีที่ปฏิบัติได้จริงในการวัดกระแสไฟ AC และรองรับการป้องกันวงจรโดยไม่ต้องเชื่อมต่อเครื่องมือวัดกับตัวนำกระแสไฟสูงโดยตรงอันเชียง พาวเวอร์พัฒนาซีรีส์ LMZC-10 สำหรับการใช้งานในการจ่ายพลังงาน รวมถึงสวิตช์เกียร์แรงดันปานกลาง แผงวัดแสง RMU, GIS สถานีย่อยขนาดกะทัดรัด และระบบไฟฟ้าทางอุตสาหกรรม ด้วยแกนเหล็กซิลิกอนทอรอยด์ ขดลวดทุติยภูมิที่เป็นทองแดง ฉนวนอีพอกซีเรซิน และโครงสร้างที่กะทัดรัด หม้อแปลงนี้ออกแบบมาเพื่อการเก็บตัวอย่างกระแสไฟฟ้าที่เสถียรและการทำงานในระยะยาวที่เชื่อถือได้

สารบัญ

1. หม้อแปลงกระแสไฟฟ้าผ่านแกนหลักคืออะไร?
2. หม้อแปลงกระแสไฟฟ้าผ่านแกนหลักทำงานอย่างไร?
3. การออกแบบโครงสร้างคืออะไร?
4. พารามิเตอร์ทางเทคนิคใดที่สำคัญที่สุด?
5. ใช้หม้อแปลงกระแสผ่านแกนหลักที่ไหน?
6. ข้อดีด้านประสิทธิภาพหลักคืออะไร?
7. คุณควรเลือกรุ่นที่ถูกต้องอย่างไร?
8. ควรปฏิบัติตามแนวทางปฏิบัติในการติดตั้งอะไรบ้าง?
9. คำถามที่พบบ่อย
10. บทสรุป

หม้อแปลงกระแสไฟฟ้าผ่านแกนหลักคืออะไร?

หม้อแปลงกระแสไฟฟ้าแบบ Through Core เป็นหม้อแปลงไฟฟ้าสำหรับเครื่องมือไฟฟ้าที่ออกแบบมาเพื่อแปลงกระแสไฟฟ้าปฐมภูมิสูงให้เป็นกระแสไฟฟ้าทุติยภูมิที่ได้มาตรฐานและต่ำกว่า ซึ่งสามารถใช้งานได้อย่างปลอดภัยด้วยเครื่องมือวัด มิเตอร์ และรีเลย์ป้องกัน แทนที่จะเชื่อมต่อวงจรการวัดเข้ากับตัวนำกระแสไฟสูงโดยตรง สายเคเบิลหลักหรือบัสบาร์จะผ่านแกนของหม้อแปลง

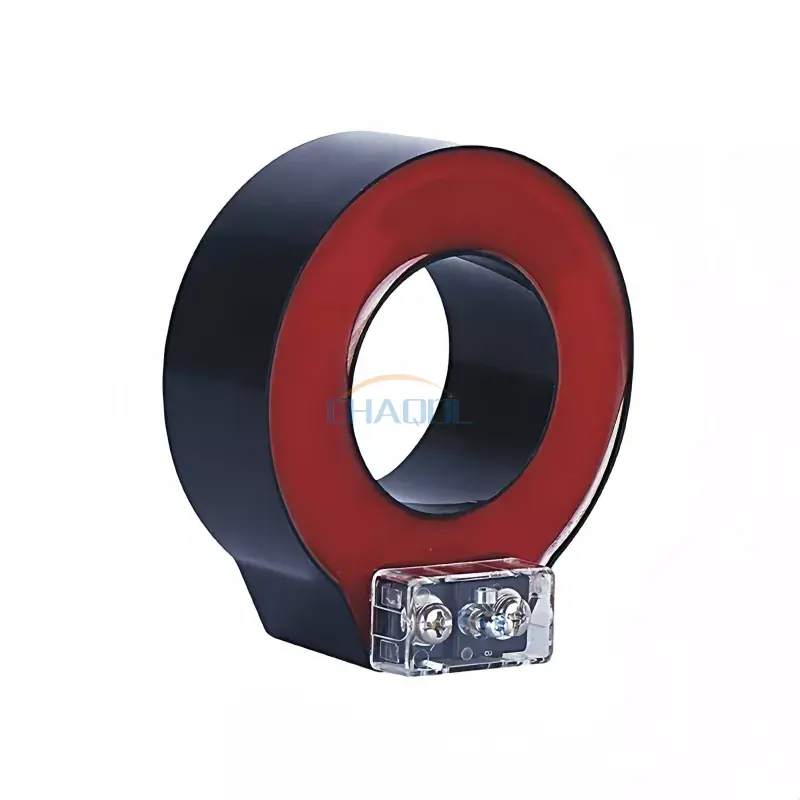

ซีรีส์ LMZC-10 จาก Anqiang Power ได้รับการออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับที่มีแรงดันไฟฟ้าในการทำงานต่ำกว่า 35kV สามารถกำหนดค่าสำหรับการใช้งานที่เกี่ยวข้องกับระดับแรงดันไฟฟ้า เช่น 10kV, 24kV และ 35kV ตามความต้องการของโครงการ โครงสร้างนี้เหมาะสำหรับการใช้งานที่จำเป็นต้องมีการสุ่มตัวอย่างกระแสไฟฟ้า การวัดแสง และการป้องกันรีเลย์ที่เชื่อถือได้

แตกต่างจากหม้อแปลงทั่วไปที่อาจมีขดลวดปฐมภูมิโดยเฉพาะ การออกแบบแบบทะลุแกนใช้ตัวนำที่ผ่านแกนเป็นหลักเป็นเทิร์นหลัก โครงสร้างนี้สามารถให้โซลูชั่นขนาดกะทัดรัดสำหรับอุปกรณ์จำหน่ายไฟฟ้าในขณะเดียวกันก็ทำให้การรวมเข้ากับระบบที่เหมาะสมง่ายขึ้น

หม้อแปลงกระแสไฟฟ้าผ่านแกนหลักทำงานอย่างไร?

หลักการทำงานเป็นไปตามการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อกระแสสลับไหลผ่านตัวนำปฐมภูมิ มันจะสร้างสนามแม่เหล็กรอบตัวนำ ฟลักซ์แม่เหล็กไหลผ่านแกนของหม้อแปลงและเหนี่ยวนำกระแสไฟฟ้าตามสัดส่วนในขดลวดทุติยภูมิ

โดยทั่วไปกระแสทุติยภูมิที่เกิดขึ้นจะเป็นมาตรฐานสำหรับการเชื่อมต่อกับอุปกรณ์วัดหรืออุปกรณ์ป้องกัน สำหรับ LMZC-10 ตัวเลือกกระแสรองจะมี 5A และ 1A ขึ้นอยู่กับการกำหนดค่าที่เลือก

ขั้นตอนการทำงานขั้นพื้นฐานสามารถสรุปได้ดังนี้

1. สายเคเบิลหลักหรือบัสบาร์นำกระแสไฟฟ้าของระบบ
2. ตัวนำหลักผ่านแกนแม่เหล็ก
3. กระแสสลับจะสร้างฟลักซ์แม่เหล็กภายในแกนกลาง
4. ขดลวดทุติยภูมิตอบสนองต่อฟลักซ์แม่เหล็ก
5. กระแสทุติยภูมิแบบรีดิวซ์จะถูกส่งไปยังวงจรวัดหรือป้องกัน
6. อุปกรณ์ที่เชื่อมต่อจะใช้สัญญาณสำหรับการตรวจสอบ การวัดแสง หรือฟังก์ชันการป้องกัน

การจัดเรียงนี้จะแยกวงจรการวัดออกจากตัวนำไฟฟ้าหลัก ทำให้การตรวจสอบกระแสไฟฟ้ามีประโยชน์มากขึ้นในการใช้งานการกระจายหลายประเภท

การออกแบบโครงสร้างคืออะไร?

โครงสร้างของหม้อแปลงมีอิทธิพลโดยตรงต่อความเสถียรในการวัด ประสิทธิภาพของฉนวน ความต้านทานต่อสิ่งแวดล้อม และอายุการใช้งาน LMZC-10 ใช้แกนเหล็กซิลิกอนทอรอยด์รวมกับฉนวนหล่ออีพอกซีเรซิน

แกนกลางและวงจรแม่เหล็ก

แกนเหล็กซิลิกอนทอรอยด์เป็นเส้นทางแม่เหล็กที่จำเป็นสำหรับการเหนี่ยวนำแม่เหล็กไฟฟ้า วงจรแม่เหล็กที่ออกแบบอย่างเหมาะสมช่วยรักษาลักษณะการแปลงกระแสไฟฟ้าให้เสถียร และสนับสนุนประสิทธิภาพการวัดที่เชื่อถือได้

ตัวนำหลัก

ตัวนำปฐมภูมิที่ผ่านแกนกลางจะทำหน้าที่เป็นขดลวดปฐมภูมิแบบเลี้ยวเดียว การจัดเรียงนี้ช่วยให้หม้อแปลงสามารถวัดกระแสที่ไหลผ่านสายเคเบิลหรือบัสบาร์ที่มีอยู่โดยไม่ต้องใช้ขดลวดปฐมภูมิแบบหลายรอบแบบธรรมดา

ขดลวดทุติยภูมิ

ขดลวดทุติยภูมิใช้ลวดทองแดงที่มีความนำไฟฟ้าสูงเพื่อสร้างกระแสเอาต์พุตที่เสถียรสำหรับมิเตอร์ที่เชื่อมต่อและอุปกรณ์ป้องกัน วงจรทุติยภูมิจะต้องเชื่อมต่อและจัดการอย่างถูกต้องตามการออกแบบอุปกรณ์และขั้นตอนความปลอดภัยทางไฟฟ้าที่เกี่ยวข้อง

ฉนวนและที่อยู่อาศัย

ผลิตภัณฑ์ใช้ฉนวนอีพอกซีเรซินและตัวเครื่อง ABS ทนไฟ ฝาครอบขั้วต่อโปร่งใสแบบปิดผนึกยังได้รับการออกแบบมาเพื่อปรับปรุงการมองเห็นรอบๆ พื้นที่เชื่อมต่อ ขณะเดียวกันก็สนับสนุนการเดินสายไฟและงานบำรุงรักษาที่ปลอดภัยยิ่งขึ้น

พารามิเตอร์ทางเทคนิคใดที่สำคัญที่สุด?

การเลือกหม้อแปลงกระแสไฟฟ้าต้องการมากกว่าแค่การจับคู่กระแสไฟฟ้าที่กำหนด วิศวกรควรประเมินระบบไฟฟ้า วัตถุประสงค์ในการวัด ขนาดการติดตั้ง ข้อกำหนดด้านความแม่นยำ และข้อกำหนดในการป้องกันร่วมกัน

ระดับความแม่นยำและภาระพิกัดควรได้รับการพิจารณาอย่างรอบคอบ การใช้งานที่แตกต่างกันอาจต้องใช้หม้อแปลงกระแสสำหรับการวัด หม้อแปลงกระแสป้องกัน หรือการกำหนดค่าแบบขดลวดคู่ ช่วงกระแสหลักที่ต้องการควรตรงกับสภาพการทำงานจริง แทนที่จะเลือกจากกระแสสูงสุดที่เป็นไปได้เพียงอย่างเดียว

ใช้หม้อแปลงกระแสผ่านแกนหลักที่ไหน?

โครงสร้างที่กะทัดรัดและการจัดเรียงตัวนำผ่านแกนโดยตรงทำให้หม้อแปลงประเภทนี้เหมาะสำหรับการใช้งานการวัดและการป้องกันทางไฟฟ้าที่หลากหลาย

• ตู้จ่ายไฟ:รองรับการวัดและติดตามกระแสภายในอุปกรณ์กระจายสินค้า
• แผงวัดแสง:ให้สัญญาณกระแสสำหรับระบบการวัดทางไฟฟ้า
• สวิตช์เกียร์แรงดันปานกลาง:สามารถรวมเข้ากับการกำหนดค่า GIS, RMU และสวิตช์เกียร์ที่เหมาะสมได้
• สถานีย่อย:รองรับฟังก์ชันการสุ่มตัวอย่างปัจจุบันและการป้องกันรีเลย์
• ระบบอัตโนมัติทางอุตสาหกรรม:ช่วยให้สามารถตรวจสอบไฟฟ้าภายในระบบควบคุมพลังงานทางอุตสาหกรรม
• ระบบพลังงานทดแทน:สามารถรองรับการตรวจสอบกระแสไฟฟ้าได้ โดยที่การออกแบบทางไฟฟ้าและข้อกำหนดของหม้อแปลงเข้ากันได้
• โครงการติดตั้งเพิ่ม:การกำหนดค่าแบบแยกแกนที่เหมาะสมช่วยลดความยุ่งยากในการติดตั้งรอบๆ ตัวนำที่มีอยู่ซึ่งการออกแบบระบบอนุญาต

สำหรับงานปรับปรุงสภาพการติดตั้งควรได้รับการประเมินก่อนการเลือก หน้าต่างหลัก ขนาดตัวนำ กระแสไฟที่กำหนด ข้อกำหนดด้านฉนวน และพื้นที่ติดตั้งที่มีอยู่ ล้วนต้องสอดคล้องกับระบบจริง

ข้อดีด้านประสิทธิภาพหลักคืออะไร?

การบูรณาการที่กะทัดรัด

โครงสร้างแบบวงแหวนช่วยให้ตัวนำหลักผ่านแกนกลางได้ ทำให้เกิดการจัดหน่วยการวัดที่กะทัดรัดสำหรับตู้ไฟฟ้าและสวิตช์เกียร์

การวัดกระแสที่เสถียร

แกนเหล็กซิลิกอนทอรอยด์และขดลวดทุติยภูมิทองแดงได้รับการออกแบบมาเพื่อให้คุณลักษณะการเปลี่ยนแปลงกระแสไฟฟ้าที่เสถียรสำหรับการใช้งานการวัดและการป้องกัน

การป้องกันฉนวน

การหล่อด้วยอีพอกซีเรซินเป็นฉนวนไฟฟ้าและมีส่วนในการต้านทานความชื้น ฝุ่น และความเครียดจากสิ่งแวดล้อมทางกล

แอปพลิเคชันที่ยืดหยุ่น

ซีรีส์นี้สามารถกำหนดค่าสำหรับช่วงกระแสไฟหลักและข้อกำหนดด้านความแม่นยำที่แตกต่างกันได้ ดังนั้นการเลือกผลิตภัณฑ์จึงขึ้นอยู่กับว่าการใช้งานนั้นมุ่งเน้นไปที่การวัด การป้องกัน หรือฟังก์ชันแบบรวมหรือไม่

ลดความซับซ้อนในการติดตั้ง

ในกรณีที่การกำหนดค่าหม้อแปลงและสภาวะของระบบที่เกี่ยวข้องเอื้ออำนวย การจัดเรียงแบบผ่านแกนหรือแบบแยกแกนสามารถลดงานที่จำเป็นในการรวมการวัดกระแสไฟฟ้าเข้ากับโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่

คุณควรเลือกรุ่นที่ถูกต้องอย่างไร?

กระบวนการคัดเลือกที่เชื่อถือได้เริ่มต้นจากระบบไฟฟ้ามากกว่ารูปลักษณ์ภายนอกของหม้อแปลงไฟฟ้า ก่อนทำการสั่งซื้อ วิศวกรและทีมจัดซื้อควรยืนยันข้อมูลต่อไปนี้:

1. กระแสไฟฟ้าหลัก:กำหนดกระแสไฟฟ้าในการทำงานที่ได้รับการจัดอันดับและคาดหวังของตัวนำ
2. แรงดันไฟฟ้าของระบบ:ยืนยันว่าหม้อแปลงไฟฟ้าเหมาะสมกับระดับแรงดันไฟฟ้าที่ต้องการ
3. ความถี่:ตรวจสอบว่าแอปพลิเคชันใช้การทำงาน 50Hz หรือ 60Hz
4. เอาต์พุตรอง:เลือก 1A หรือ 5A ตามมิเตอร์ รีเลย์ หรืออุปกรณ์ตรวจสอบที่เชื่อมต่อ
5. ระดับความแม่นยำ:กำหนดข้อกำหนดด้านความแม่นยำโดยพิจารณาว่าจะใช้หม้อแปลงสำหรับการวัด การสูบจ่าย หรือการป้องกัน
6. ภาระ:ตรวจสอบพิกัด VA ที่ต้องการของวงจรทุติยภูมิ
7. หน้าต่างหลัก:ตรวจสอบให้แน่ใจว่าสายเคเบิลหลักหรือบัสบาร์สามารถผ่านแกนกลางได้
8. สภาพแวดล้อมการติดตั้ง:ยืนยันสภาพภายใน/ภายนอก อุณหภูมิ ความชื้น มลภาวะ และการป้องกันตู้ที่มีอยู่

สำหรับโครงการไฟฟ้าขนาดใหญ่ ควรตรวจสอบพารามิเตอร์เหล่านี้ร่วมกับการออกแบบการป้องกันและการวัดที่สมบูรณ์ หม้อแปลงกระแสที่เลือกอย่างถูกต้องจะช่วยป้องกันความไม่เข้ากันระหว่างหม้อแปลงและอุปกรณ์ตรวจสอบดาวน์สตรีม

ควรปฏิบัติตามแนวทางปฏิบัติในการติดตั้งอะไรบ้าง?

การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับทั้งความปลอดภัยทางไฟฟ้าและประสิทธิภาพการวัด ตัวนำปฐมภูมิควรผ่านจุดศูนย์กลางของแกนตามที่ระบุไว้ในการออกแบบผลิตภัณฑ์ เพื่อช่วยรักษาการกระจายฟลักซ์แม่เหล็กตามที่ต้องการ

• ยืนยันระดับหม้อแปลงก่อนการติดตั้ง
• ตรวจสอบว่าตัวนำหลักพอดีผ่านหน้าต่างหลักอย่างถูกต้อง
• ให้ตัวนำอยู่ในตำแหน่งที่เหมาะสมภายในแกนกลาง
• ตรวจสอบให้แน่ใจว่าขั้วต่อรองเชื่อมต่ออย่างถูกต้อง
• ปฏิบัติตามข้อกำหนดที่เกี่ยวข้องสำหรับการต่อสายดินสำรอง
• ห้ามใช้งานวงจรทุติยภูมิของหม้อแปลงกระแสในสภาวะวงจรเปิดที่ไม่ปลอดภัย
• ใช้ฮาร์ดแวร์ติดตั้งแบบหุ้มฉนวนที่เหมาะสมตามที่จำเป็น
• ตรวจสอบขั้วและฉนวนระหว่างการบำรุงรักษาตามกำหนดเวลา

การติดตั้งระบบไฟฟ้าควรดำเนินการโดยบุคลากรที่มีคุณสมบัติตามข้อบังคับท้องถิ่น แบบระบบ และคำแนะนำของผู้ผลิต

คำถามที่พบบ่อย

วัตถุประสงค์หลักของหม้อแปลงกระแสผ่านแกนคืออะไร?

วัตถุประสงค์หลักคือเพื่อแปลงกระแสไฟ AC สูงให้เป็นกระแสทุติยภูมิระดับล่าง ซึ่งสามารถใช้สำหรับการวัด การสูบจ่าย การตรวจสอบ และการป้องกันรีเลย์

LMZC-10 มีตัวเลือกกระแสไฟสำรองอะไรบ้าง?

ข้อมูลผลิตภัณฑ์ LMZC-10 แสดงรายการตัวเลือกกระแสรอง 1A และ 5A ตัวเลือกที่เหมาะสมขึ้นอยู่กับข้อกำหนดของเครื่องวัดหรืออุปกรณ์ป้องกันที่เชื่อมต่ออยู่

หม้อแปลงไฟฟ้าออกแบบมาเพื่อช่วงแรงดันไฟฟ้าใด

LMZC-10 มีไว้สำหรับระบบไฟฟ้ากระแสสลับที่มีแรงดันไฟฟ้าในการทำงานต่ำกว่า 35kV พร้อมการปรับแต่งสำหรับการใช้งานต่างๆ เช่น 10kV, 24kV และ 35kV ตามความต้องการของโครงการ

การออกแบบแบบทะลุแกนสามารถใช้สำหรับการติดตั้งเพิ่มเติมได้หรือไม่

ใช่. การกำหนดค่าผ่านแกนหรือแยกแกนที่เหมาะสมจะมีประโยชน์สำหรับโครงการติดตั้งเพิ่มเติมและการบำรุงรักษา เนื่องจากตัวนำหลักสามารถผ่านหม้อแปลงได้โดยไม่ต้องใช้ขดลวดปฐมภูมิเฉพาะแบบทั่วไป ความเป็นไปได้ในการติดตั้งจริงขึ้นอยู่กับการกำหนดค่าระบบเฉพาะ

วัสดุใดบ้างที่ใช้ในการก่อสร้าง LMZC-10

หม้อแปลงไฟฟ้าใช้แกนเหล็กซิลิกอนทอรอยด์ ขดลวดทุติยภูมิทองแดงที่มีความนำไฟฟ้าสูง ฉนวนหล่ออีพอกซีเรซิน และตัวเครื่อง ABS ทนไฟ

สินค้าเหมาะกับการติดตั้งภายนอกอาคารหรือไม่?

ข้อมูลผลิตภัณฑ์อ้างอิงส่วนใหญ่อธิบายถึงการใช้งานภายในอาคาร ดังนั้นการใช้งานกลางแจ้งจึงควรได้รับการประเมินตามโครงสร้าง สภาพแวดล้อม ข้อกำหนดด้านฉนวน และการกำหนดค่าเฉพาะโครงการ

บทสรุป

หม้อแปลงกระแสผ่านแกนหลักนำเสนอแนวทางปฏิบัติในการวัดและการป้องกันกระแสในระบบจำหน่ายไฟฟ้าโดยใช้สายเคเบิลหลักหรือบัสบาร์เป็นตัวนำหลักผ่านแกนแม่เหล็ก สำหรับการใช้งานที่เกี่ยวข้องกับสวิตช์เกียร์ ตู้จ่ายไฟ แผงวัดแสง สถานีย่อย และระบบไฟฟ้าทางอุตสาหกรรม การจับคู่อย่างระมัดระวังของกระแสหลัก แรงดันไฟฟ้า ความถี่ เอาต์พุตรอง ความแม่นยำ ภาระ และขนาดการติดตั้งเป็นสิ่งสำคัญ

LMZC-10 ของ Anqiang Power ผสมผสานแกนเหล็กซิลิกอนทอรอยด์ ขดลวดทุติยภูมิที่เป็นทองแดง ฉนวนอีพอกซีเรซิน และตัวเครื่องขนาดกะทัดรัดสำหรับการใช้งานที่ต้องการการเก็บตัวอย่างและการป้องกันกระแสไฟฟ้าที่เชื่อถือได้ หากคุณกำลังเลือกหม้อแปลงกระแสสำหรับการติดตั้งใหม่ โครงการปรับปรุง หรือระบบจำหน่ายไฟฟ้าแบบกำหนดเอง ให้ตรวจสอบข้อกำหนดเฉพาะของ Through Core Current Transformer และติดต่อเรากับกระแสไฟที่กำหนด ระดับแรงดัน ระดับความแม่นยำ กระแสทุติยภูมิ และข้อกำหนดในการติดตั้ง เพื่อหารือเกี่ยวกับวิธีแก้ปัญหาที่เหมาะสม
