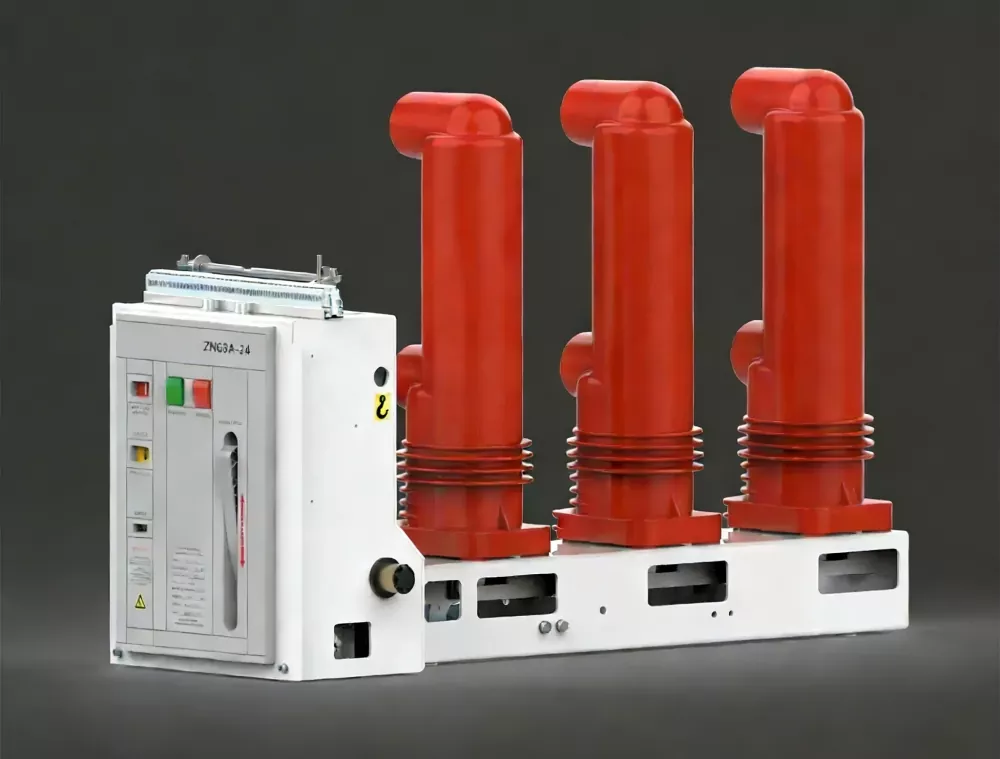

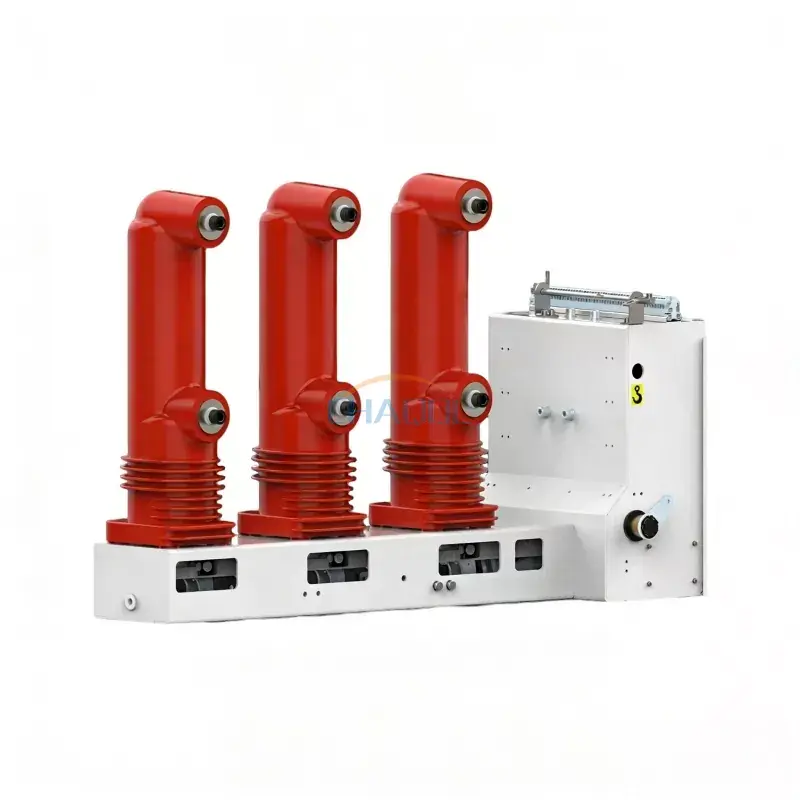

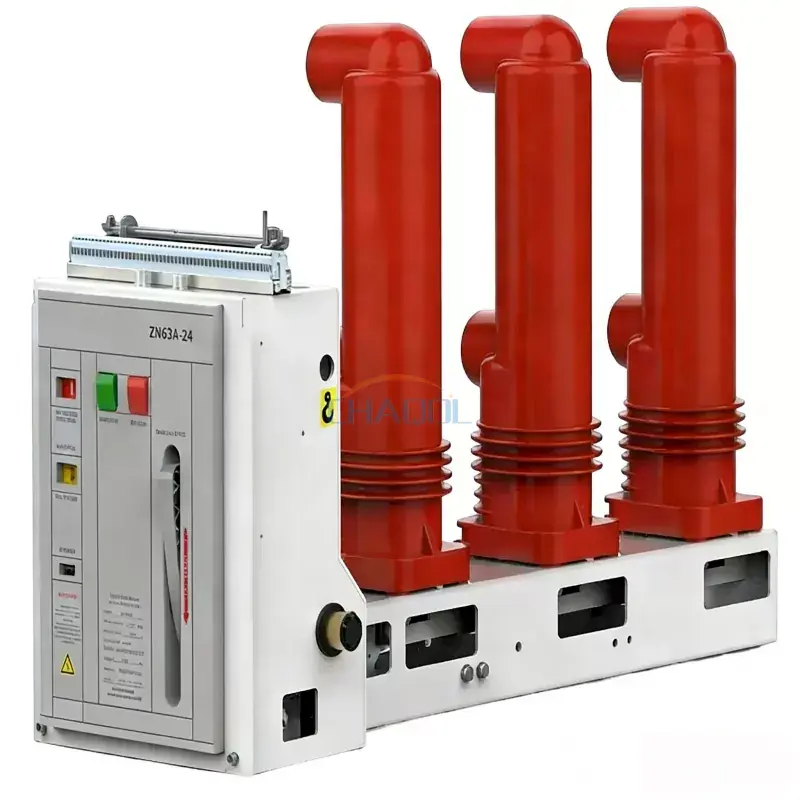

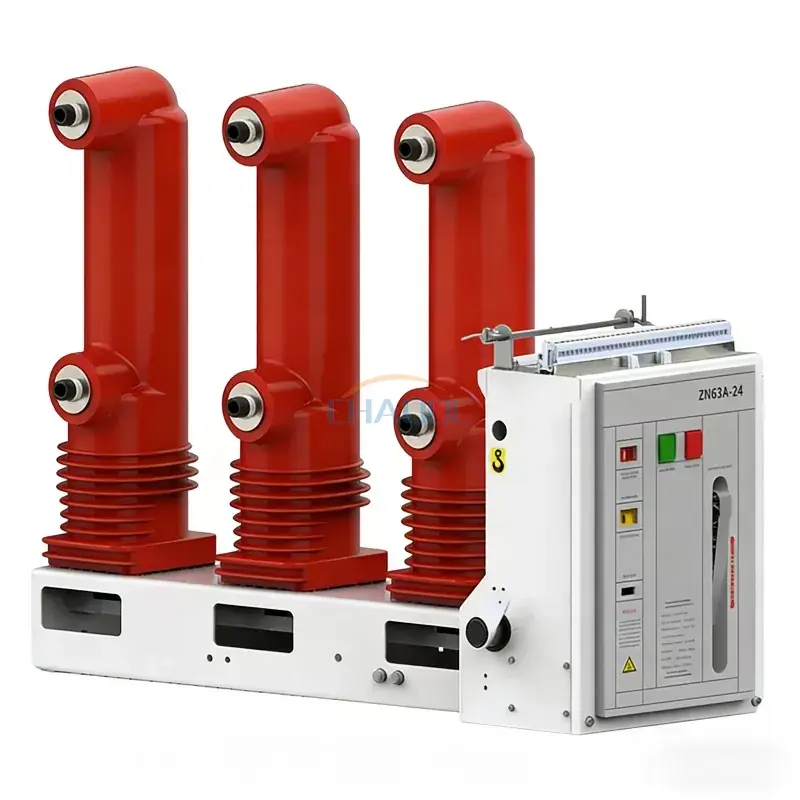

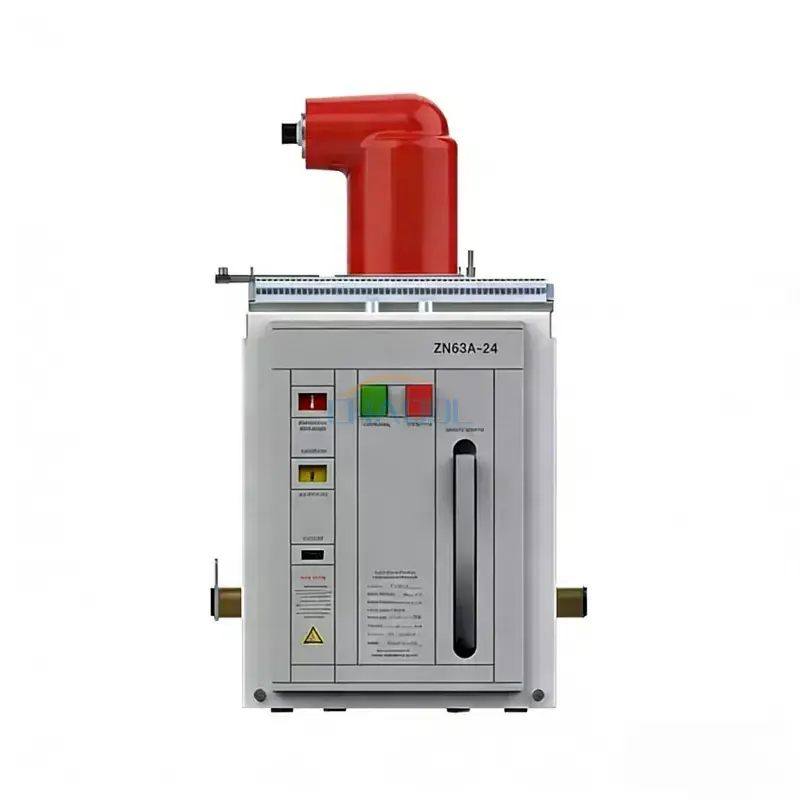

เบรกเกอร์สุญญากาศแบบติดตั้งด้านข้าง 24kV

ที่เบรกเกอร์สุญญากาศแบบติดตั้งด้านข้าง 24kV(รุ่น: ZN63A (VS1)-24) เป็นเซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลางในร่มประสิทธิภาพสูง ออกแบบมาสำหรับระบบไฟฟ้า AC 50Hz สามเฟส ที่มีแรงดันไฟฟ้าพิกัด 24kV โดยผสานรวมกลไกการทำงานและเครื่องขัดขวางสุญญากาศไว้ในโครงสร้างที่กะทัดรัด ให้การป้องกัน การสลับ และการควบคุมที่เชื่อถือได้สำหรับสถานีไฟฟ้าย่อย โรงไฟฟ้า โรงงานอุตสาหกรรม และระบบจำหน่ายไฟฟ้า เบรกเกอร์มีให้เลือกทั้งแบบติดตั้งกับที่และแบบถอดได้เพื่อให้ตรงตามการกำหนดค่าสวิตช์เกียร์ต่างๆ

โดดเด่นด้วยเทคโนโลยีการหยุดชะงักของสุญญากาศขั้นสูง ความทนทานเชิงกลสูง และความต้องการการบำรุงรักษาต่ำ เซอร์กิตเบรกเกอร์นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับการสวิตช์บ่อยครั้ง มีการใช้กันอย่างแพร่หลายในโลหะวิทยา เหมืองแร่ โรงงานเคมี อุตสาหกรรมถ่านหิน สถานีไฟฟ้าย่อย และโครงการพลังงานหมุนเวียน ซึ่งจำเป็นต้องมีการกระจายพลังงานที่ปลอดภัยและเชื่อถือได้

ลักษณะผลิตภัณฑ์

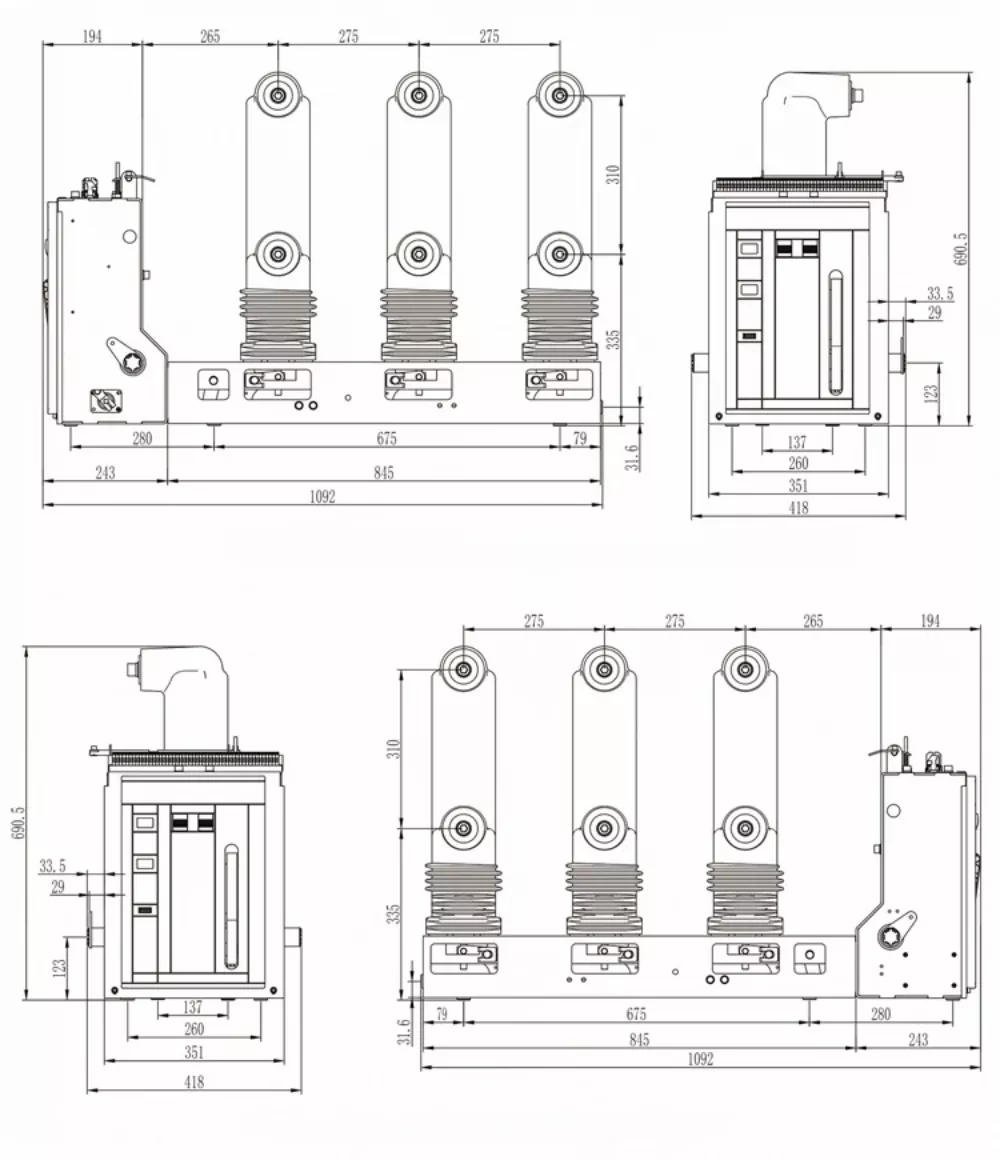

แผนภาพขนาด

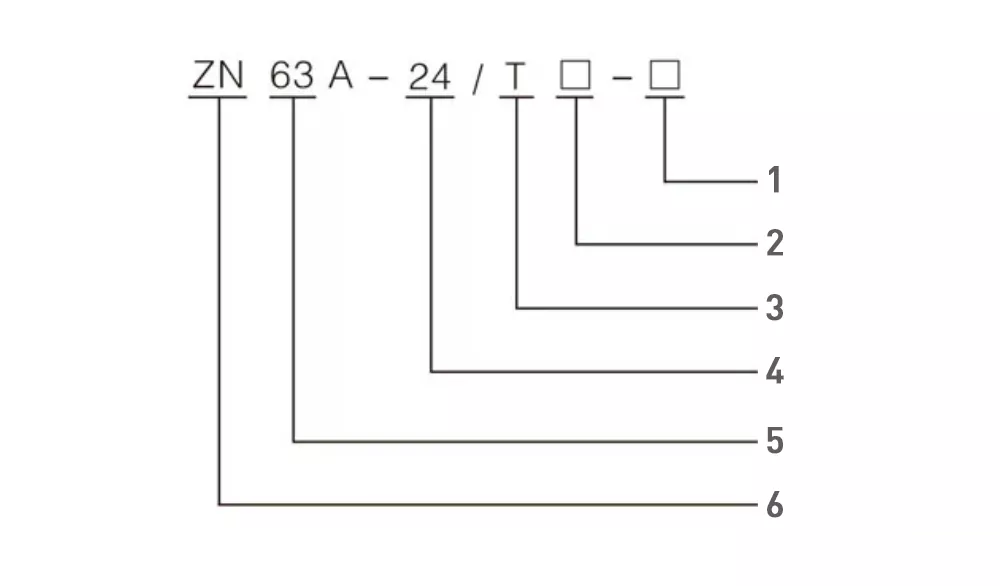

การระบุรุ่น

• 1 - กระแสไฟลัดวงจรที่กำหนด (kA)
• 2 – พิกัดกระแส (A)
• 3 – กลไกการทำงาน
• 4 – แรงดันไฟฟ้า (kV)
• 5 – ซีรี่ส์การออกแบบ
• 6 – เบรกเกอร์สุญญากาศในร่ม

คุณสมบัติผลิตภัณฑ์

• กลไกการทำงานที่ติดตั้งด้านข้างในตัวพร้อมการออกแบบที่กะทัดรัดและระบบส่งกำลังที่เชื่อถือได้
• เครื่องขัดขวางสุญญากาศประสิทธิภาพสูงพร้อมหน้าสัมผัสทองแดง-โครเมียม ช่วยให้มั่นใจถึงความสามารถในการดับไฟอาร์คที่ยอดเยี่ยมและอายุการใช้งานไฟฟ้าที่ยาวนานขึ้น
• กลไกการทำงานของสปริงที่จัดเรียงตามแนวนอน รองรับการชาร์จทั้งแบบแมนนวลและแบบมอเตอร์
• ที่เบรกเกอร์สุญญากาศแบบติดตั้งด้านข้าง 24kVสามารถติดตั้งเป็นแบบอยู่กับที่หรือแบบถอดได้เพื่อให้เหมาะกับระบบสวิตช์เกียร์ต่างๆ
• ความแข็งแรงของฉนวนอิเล็กทริกสูง การสับกระแสไฟฟ้าต่ำ และประสิทธิภาพการหยุดชะงักของการลัดวงจรที่ดีเยี่ยม
• ฉนวนอีพอกซีชนิดแข็งให้ความทนทานต่อความชื้น รังสี UV การเปลี่ยนแปลงของอุณหภูมิ การเสื่อมสภาพ และมลภาวะได้ดีเยี่ยม
• อายุการใช้งานของกลไกสูงถึง 10,000 ครั้ง ทำให้เหมาะสำหรับการใช้งานสวิตช์บ่อยครั้ง
• รองรับรีเลย์ป้องกันอัจฉริยะและระบบอัตโนมัติของสถานีย่อย

พารามิเตอร์ทางเทคนิค

การออกแบบโครงสร้าง

เบรกเกอร์ใช้โครงสร้างเสาสามเฟสพร้อมกับเครื่องขัดขวางสูญญากาศเซรามิกหรือแก้วปิดผนึกตรงกลาง หน้าสัมผัสทองแดง-โครเมียมและเทคโนโลยีสนามแม่เหล็กตามยาวช่วยลดการกัดเซาะหน้าสัมผัสได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็ปรับปรุงการกู้คืนอิเล็กทริกและประสิทธิภาพการขัดจังหวะ กลไกการทำงานของสปริงในตัวช่วยให้การเปิดและปิดมีความเสถียรพร้อมการบำรุงรักษาน้อยที่สุดตลอดอายุการใช้งาน

เสาสามารถผลิตได้โดยใช้ฉนวนอีพอกซีเรซินความแข็งแรงสูงหรือฉนวนเคลือบยางซิลิโคน ให้ความทนทานต่อความชื้น การควบแน่น การสัมผัสรังสียูวี และสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงได้เหนือกว่า ขึ้นอยู่กับข้อกำหนดการใช้งาน

การใช้งาน

ที่เบรกเกอร์สุญญากาศแบบติดตั้งด้านข้าง 24kVมีการใช้กันอย่างแพร่หลายในระบบจำหน่ายแรงดันไฟฟ้าปานกลางที่ต้องการการป้องกันที่เชื่อถือได้ การทำงานบ่อยครั้ง และอายุการใช้งานที่ยาวนาน

• โรงไฟฟ้า
• สถานีไฟฟ้าย่อย
• ระบบจำหน่ายไฟฟ้าอุตสาหกรรม
• การดำเนินการเหมืองแร่
• พืชโลหะวิทยา
• โรงงานแปรรูปสารเคมี
• อุตสาหกรรมถ่านหิน
• โครงการพลังงานทดแทน
• เครือข่ายไฟฟ้าเชิงพาณิชย์และเทศบาล
• สถานีย่อยอัจฉริยะและระบบอัตโนมัติ

สภาพแวดล้อมในการทำงาน

• อุณหภูมิแวดล้อม: -15°C ถึง +40°C
• ระดับความสูงในการติดตั้ง: สูงถึง 1,000 ม. (ระดับความสูงที่สูงขึ้นตามคำขอ)
• ความรุนแรงของแผ่นดินไหวสูงสุด: 8 องศา
• ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95% เฉลี่ยรายเดือน ≤90%
• เหมาะสำหรับสภาพแวดล้อมที่ปราศจากอันตรายจากไฟไหม้ ความเสี่ยงจากการระเบิด มลภาวะรุนแรง ก๊าซที่มีฤทธิ์กัดกร่อน และการสั่นสะเทือนที่มากเกินไป

หลักการทำงาน

ที่เบรกเกอร์สุญญากาศแบบติดตั้งด้านข้าง 24kVใช้ตัวขัดขวางสุญญากาศแบบปิดผนึกเป็นตัวกลางในการดับไฟ เมื่อเกิดกระแสไฟฟ้าขัดข้อง หน้าสัมผัสจะแยกออกจากกันอย่างรวดเร็ว และห้องสุญญากาศจะดับอาร์กไฟฟ้าเกือบจะในทันที ทำให้สามารถแยกข้อผิดพลาดได้อย่างรวดเร็วและมีการสึกหรอของหน้าสัมผัสน้อยที่สุด เมื่อใช้ร่วมกับกลไกการทำงานของสปริง เบรกเกอร์จะมอบประสิทธิภาพการสวิตชิ่งที่เชื่อถือได้ ความสามารถในการขัดจังหวะสูง และความเสถียรในการทำงานในระยะยาว

เหตุใดจึงเลือกเบรกเกอร์สุญญากาศนี้

• การออกแบบติดตั้งด้านข้างแบบรวมขนาดกะทัดรัด
• อายุการใช้งานทางไฟฟ้าและเครื่องกลยาวนาน
• โครงสร้างที่เป็นมิตรต่อการบำรุงรักษา
• ประสิทธิภาพของฉนวนที่ดีเยี่ยม
• การทำงานที่เชื่อถือได้ภายใต้สภาวะการสลับบ่อยครั้ง
• เหมาะสำหรับสวิตช์เกียร์แบบตายตัวและแบบถอดได้
• เข้ากันได้กับระบบป้องกันอัจฉริยะและระบบอัตโนมัติ

คำถามที่พบบ่อย

เซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งด้านข้างขนาด 24kV ใช้ทำอะไร

ใช้ในการสลับ ป้องกัน และควบคุมอุปกรณ์ไฟฟ้าแรงดันปานกลางในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม ระบบจำหน่ายสาธารณูปโภค และเครือข่ายไฟฟ้าเชิงพาณิชย์

ข้อดีของเบรกเกอร์สุญญากาศคืออะไร?

เบรกเกอร์วงจรสุญญากาศให้การหยุดชะงักของส่วนโค้งที่ดีเยี่ยม ต้องการการบำรุงรักษาต่ำ อายุการใช้งานยาวนาน ความน่าเชื่อถือในการปฏิบัติงานสูง และการทำงานที่เป็นมิตรต่อสิ่งแวดล้อมโดยไม่ต้องใช้น้ำมันหรือก๊าซ SF6

เบรกเกอร์นี้สามารถติดตั้งในสวิตช์เกียร์แบบถอดได้หรือไม่?

ใช่. มีให้เลือกทั้งแบบติดตั้งกับที่และแบบถอดได้ ช่วยให้สามารถรวมเข้ากับชุดสวิตช์เกียร์ต่างๆ ได้อย่างยืดหยุ่น

อุตสาหกรรมใดบ้างที่ใช้ผลิตภัณฑ์นี้เป็นประจำ?

มีการใช้กันอย่างแพร่หลายในการผลิตไฟฟ้า สถานีไฟฟ้าย่อย โลหะวิทยา การทำเหมือง การแปรรูปทางเคมี อุตสาหกรรมถ่านหิน สิ่งอำนวยความสะดวกด้านพลังงานทดแทน และระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม
