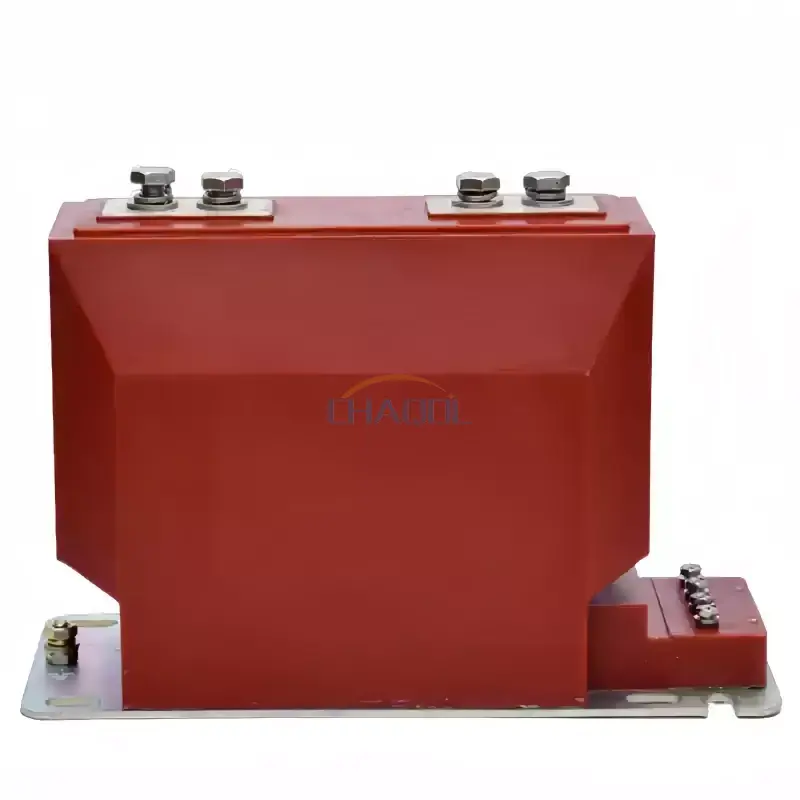

หม้อแปลงกระแสในร่ม 10KV คืออะไร?

หม้อแปลงกระแสไฟฟ้าภายในอาคาร 10KV เป็นหม้อแปลงไฟฟ้าเครื่องมือที่ออกแบบมาเพื่อวัดและตรวจสอบกระแสไฟฟ้าในระบบไฟฟ้าภายในอาคารที่มีแรงดันไฟฟ้าปานกลาง แทนที่จะเชื่อมต่อเครื่องมือวัดและรีเลย์ป้องกันโดยตรงกับกระแสปฐมภูมิสูง หม้อแปลงจะลดกระแสให้เป็นค่าทุติยภูมิมาตรฐานที่สามารถจัดการได้โดยอุปกรณ์ดาวน์สตรีม

รุ่น LZZBJ9-10 ออกแบบมาสำหรับวงจร 10KV และต่ำกว่าที่มีความถี่พิกัด 50Hz หรือ 60Hz ตามข้อกำหนดของผู้ผลิต ใช้โครงสร้างอีพอกซีเรซินแบบปิดสนิท และเหมาะสำหรับการวัดกระแสไฟฟ้า การวัดพลังงาน และการป้องกันรีเลย์

การจัดเรียงนี้จะสร้างการแยกทางไฟฟ้าระหว่างวงจรปฐมภูมิและอุปกรณ์วัดหรืออุปกรณ์ป้องกันในขณะที่ให้สัญญาณกระแสไฟฟ้าที่ใช้งานได้ เป็นผลให้ CT กลายเป็นส่วนเชื่อมต่อที่สำคัญระหว่างอุปกรณ์ไฟฟ้ากำลังสูงและระบบตรวจสอบระดับต่ำ

มันทำงานอย่างไรในระบบแรงดันไฟฟ้าปานกลาง?

หลักการทำงานเป็นไปตามการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อกระแสไหลผ่านตัวนำหลัก มันจะสร้างสนามแม่เหล็กในแกน CT ขดลวดทุติยภูมิจะสร้างกระแสไฟฟ้าตามสัดส่วนที่สามารถเชื่อมต่อกับมิเตอร์ รีเลย์ป้องกัน หรืออุปกรณ์ตรวจสอบได้

ตัวอย่างเช่น ระบบจำหน่ายไฟฟ้าอาจมีแอมแปร์หลายร้อยหรือหลายพันแอมป์ที่ด้านปฐมภูมิ ในขณะที่อุปกรณ์ตรวจสอบที่เชื่อมต่ออยู่ได้รับการออกแบบสำหรับกระแสไฟฟ้ามาตรฐานที่มีขนาดเล็กกว่ามาก CT ที่เลือกอย่างเหมาะสมจะให้อัตราส่วนการเปลี่ยนแปลงที่ต้องการ เพื่อให้วงจรทุติยภูมิสามารถแสดงถึงสภาวะการทำงานหลักได้

ฟังก์ชั่นการวัดและการป้องกัน

• การวัดปัจจุบัน:ให้สัญญาณตามสัดส่วนสำหรับมิเตอร์ไฟฟ้าและอุปกรณ์ตรวจสอบ
• การจัดการพลังงาน:รองรับระบบการวัดที่ใช้ในการตรวจสอบปริมาณการใช้ไฟฟ้าและสภาพการทำงาน
• การป้องกันรีเลย์:จ่ายสัญญาณปัจจุบันให้กับรีเลย์ป้องกันเมื่อมีสภาวะผิดปกติหรือความผิดปกติเกิดขึ้น
• ระบบกระจายสินค้าอัตโนมัติ:ให้ข้อมูลปัจจุบันสำหรับระบบการตรวจสอบและควบคุมอัตโนมัติ

จึงต้องเลือก CT ตามข้อกำหนดการวัดปกติและลักษณะการป้องกันของระบบไฟฟ้า

ผู้ซื้อควรตรวจสอบพารามิเตอร์ทางเทคนิคใด

การเลือกหม้อแปลงกระแสควรเริ่มต้นด้วยพารามิเตอร์ทางไฟฟ้าของแอปพลิเคชันมากกว่าขนาดทางกายภาพเพียงอย่างเดียว กระแสหลัก, กระแสทุติยภูมิ, ระดับความแม่นยำ, เอาต์พุตที่ได้รับการจัดอันดับ, ระดับฉนวน และคุณลักษณะการทนต่อการลัดวงจร ล้วนส่งผลต่อว่า CT นั้นเหมาะสมกับการติดตั้งสวิตช์เกียร์หรือการกระจายเฉพาะหรือไม่

ค่าเหล่านี้ควรได้รับการตรวจสอบโดยเทียบกับการออกแบบทางไฟฟ้าจริง อุปกรณ์เชื่อมต่อ และข้อกำหนดของโครงการที่เกี่ยวข้องก่อนสั่งซื้อ

คุณสมบัติการออกแบบใดที่สนับสนุนการทำงานที่เชื่อถือได้

ฉนวนอีพอกซีเรซินปิดสนิท

LZZBJ9-10 ใช้โครงสร้างหล่ออีพอกซีเรซินที่ปิดล้อมส่วนประกอบภายในไว้อย่างมิดชิด โครงสร้างนี้ให้ฉนวนไฟฟ้าพร้อมทั้งปกป้องส่วนประกอบภายในจากอิทธิพลของสภาพแวดล้อมที่มักพบในสภาพแวดล้อมของสวิตช์เกียร์ภายในอาคาร

โครงสร้างบูรณาการขนาดกะทัดรัด

แกนเหล็ก ขดลวดทุติยภูมิ และระบบฉนวนถูกรวมเข้าไว้ในตัวเครื่องที่มีขนาดกะทัดรัด สิ่งนี้มีประโยชน์ในกรณีที่แผงสวิตช์เกียร์และตู้จ่ายไฟมีพื้นที่การติดตั้งจำกัด การออกแบบที่กะทัดรัดยังช่วยลดความยุ่งยากในการรวมอุปกรณ์และการจัดสายไฟรองอีกด้วย

เทอร์มินัลรองที่ได้รับการป้องกัน

กล่องขั้วต่อเสริมความแข็งแรงให้การป้องกันเพิ่มเติมสำหรับการเดินสายรอง เมื่อใช้ร่วมกับฐานกราวด์และโครงสร้างการติดตั้ง จะช่วยสนับสนุนการติดตั้งที่เป็นระเบียบและการเข้าถึงที่ปลอดภัยยิ่งขึ้นในระหว่างการตรวจสอบและบำรุงรักษา

การกำหนดค่าปัจจุบันหลายรายการ

การกำหนดค่ากระแสไฟหลักที่แตกต่างกันทำให้ตระกูลผลิตภัณฑ์เดียวกันสามารถรองรับการใช้งานด้านการกระจายที่หลากหลาย การกำหนดค่าที่มีอยู่ขยายตั้งแต่พิกัดกระแสต่ำไปจนถึงแอปพลิเคชันกระแสสูงจนถึง 2500A ขึ้นอยู่กับการกำหนดค่ารุ่นที่เกี่ยวข้อง

มันถูกใช้กันทั่วไปที่ไหน?

โครงสร้างที่กะทัดรัดและการออกแบบแรงดันไฟฟ้าปานกลางทำให้ CT ประเภทนี้เหมาะสำหรับการใช้งานไฟฟ้าภายในอาคารหลายประเภท

• สวิตช์เกียร์ในร่ม:ให้สัญญาณกระแสสำหรับวงจรวัดและป้องกัน
• ตู้จ่ายไฟ:รองรับการตรวจสอบตัวป้อนและโหลดทางไฟฟ้า
• สถานีย่อยขนาดกะทัดรัด:เชื่อมต่อกับวงจรปฐมภูมิกับอุปกรณ์วัดแสงและอุปกรณ์ป้องกัน
• ระบบไฟฟ้าอุตสาหกรรม:ช่วยตรวจสอบสภาพการทำงานทางไฟฟ้าในโรงงานผลิต
• ระบบการจัดการพลังงาน:ให้ข้อมูลปัจจุบันสำหรับการตรวจสอบและวิเคราะห์ทางไฟฟ้า
• ระบบกระจายสินค้าอัตโนมัติ:รองรับการตรวจจับกระแสไฟฟ้าสำหรับการควบคุมและตรวจสอบไฟฟ้าอัตโนมัติ

ในการติดตั้งจริง หม้อแปลงสามารถทำงานร่วมกับรีเลย์ป้องกัน มิเตอร์วัดพลังงาน เครื่องมือตรวจสอบ และอุปกรณ์ไฟฟ้าทุติยภูมิอื่นๆ สิ่งนี้ทำให้ข้อกำหนดที่แม่นยำมีความสำคัญอย่างยิ่งเมื่อรวม CT เข้ากับระบบสวิตช์เกียร์ที่มีอยู่

คุณควรเลือก CT ที่ถูกต้องอย่างไร?

สำหรับวิศวกร ผู้รับเหมาไฟฟ้า ผู้ผลิตสวิตช์เกียร์ และทีมจัดซื้อ การเลือกผลิตภัณฑ์ควรพิจารณาจากการใช้งานทางไฟฟ้าที่สมบูรณ์ มากกว่าแรงดันไฟฟ้าที่ระบุเพียงอย่างเดียว

1. ยืนยันแรงดันไฟฟ้าของระบบตรวจสอบว่า CT นั้นเหมาะสมกับเครือข่ายแรงดันไฟฟ้าปานกลางจริง เช่น แอปพลิเคชัน 10KV
2. กำหนดกระแสหลักเลือกพิกัดกระแสหลักที่สอดคล้องกับสภาวะการทำงานและระบบที่คาดหวัง
3. เลือกกระแสทุติยภูมิตรวจสอบว่ามิเตอร์ดาวน์สตรีมและรีเลย์ป้องกันต้องใช้กระแสทุติยภูมิ 1A หรือ 5A
4. กำหนดข้อกำหนดด้านความแม่นยำวงจรการวัดและการป้องกันอาจต้องมีระดับความแม่นยำที่แตกต่างกัน
5. ตรวจสอบภาระรองพิกัดเอาท์พุตควรเข้ากันได้กับวงจรทุติยภูมิที่เชื่อมต่ออยู่
6. ตรวจสอบข้อกำหนดของฉนวนยืนยันว่าระดับฉนวนตรงกับระบบไฟฟ้าและการออกแบบโครงการ
7. ตรวจสอบเงื่อนไขการติดตั้งทางกลควรตรวจสอบรูยึด ตำแหน่งขั้วต่อ พื้นที่ตู้ที่มีอยู่ และการจัดเตรียมสายดินทั้งหมด

สำหรับโครงการที่ปรับแต่งเอง การจัดหาแรงดันไฟฟ้าของระบบ กระแสหลัก กระแสทุติยภูมิ ระดับความแม่นยำ ภาระที่กำหนด สภาพแวดล้อมการติดตั้ง และการใช้งานที่ต้องการแก่ซัพพลายเออร์ สามารถปรับปรุงการเลือกรุ่นและการสื่อสารทางเทคนิคได้อย่างมาก

คำถามที่พบบ่อย

หน้าที่หลักของหม้อแปลงกระแสไฟฟ้าภายในอาคาร 10KV คืออะไร?

หน้าที่หลักของมันคือการแปลงกระแสปฐมภูมิสูงให้เป็นกระแสทุติยภูมิล่างมาตรฐานสำหรับการวัด การตรวจสอบพลังงาน และการป้องกันรีเลย์ในระบบไฟฟ้าแรงดันปานกลาง

มีตัวเลือกกระแสรองอะไรบ้าง?

ข้อมูลจำเพาะ LZZBJ9-10 รองรับตัวเลือกกระแสไฟสำรองพิกัด 1A และ 5A ตัวเลือกที่เหมาะสมควรสอดคล้องกับอุปกรณ์วัดแสงหรืออุปกรณ์ป้องกันที่เชื่อมต่อ

ช่วงกระแสหลักใดที่สามารถกำหนดค่าได้?

การกำหนดค่าที่แสดงครอบคลุมพิกัดกระแสหลักตั้งแต่ 5A ถึง 2500A ควรเลือกการกำหนดค่าที่แน่นอนตามข้อกำหนดทางไฟฟ้าของโครงการ

CT นี้สามารถใช้สำหรับการวัดและการป้องกันได้หรือไม่?

ใช่. ผลิตภัณฑ์นี้รองรับการผสมผสานระดับความแม่นยำที่แตกต่างกันสำหรับการใช้งานการวัดและการป้องกัน การกำหนดค่าที่ต้องการควรพิจารณาจากรูปแบบการป้องกันและข้อกำหนดในการวัด

เหตุใดจึงใช้อีพอกซีเรซินในโครงสร้าง CT

อีพอกซีเรซินเป็นฉนวนไฟฟ้าและการห่อหุ้มเชิงกล ในโครงสร้างที่ปิดสนิท ยังช่วยปกป้องส่วนประกอบภายในและสนับสนุนการทำงานที่มั่นคงในสภาพแวดล้อมสวิตช์เกียร์ภายในอาคาร

หม้อแปลงกระแสชนิดนี้สามารถติดตั้งได้ที่ไหน?

การใช้งานทั่วไป ได้แก่ สวิตช์เกียร์ในอาคาร ตู้จ่ายไฟ สถานีไฟฟ้าย่อยขนาดเล็ก ระบบไฟฟ้าทางอุตสาหกรรม ระบบการจัดการพลังงาน และอุปกรณ์กระจายอัตโนมัติ

พูดคุยกับ Anqiang Power เพื่อขอโซลูชันที่ปรับแต่งตามความต้องการ

เมื่อเลือกหม้อแปลงกระแสแรงดันปานกลาง การผสมผสานที่ถูกต้องของกระแสหลัก กระแสทุติยภูมิ ระดับความแม่นยำ เอาต์พุตพิกัด ระดับฉนวน และโครงสร้างการติดตั้งเป็นสิ่งสำคัญ LZZBJ9-10 มีตัวเลือกการกำหนดค่าที่หลากหลายสำหรับระบบไฟฟ้าภายในอาคาร 10KV และต่ำกว่า ทำให้เหมาะสำหรับการวัดและการป้องกันในสภาพแวดล้อมการกระจายที่แตกต่างกัน หากคุณกำลังวางแผนโครงการสวิตช์เกียร์ใหม่ อัปเกรดตู้จ่ายไฟที่มีอยู่ หรือต้องการ CT ที่กำหนดค่าตามพารามิเตอร์ทางไฟฟ้าเฉพาะ เรียนรู้เพิ่มเติมเกี่ยวกับหม้อแปลงกระแสไฟฟ้าภายในอาคาร 10KV และติดต่อเราด้วยข้อกำหนดทางเทคนิคของคุณสำหรับโซลูชันที่เหมาะสมจาก อันเชียง พาวเวอร์
