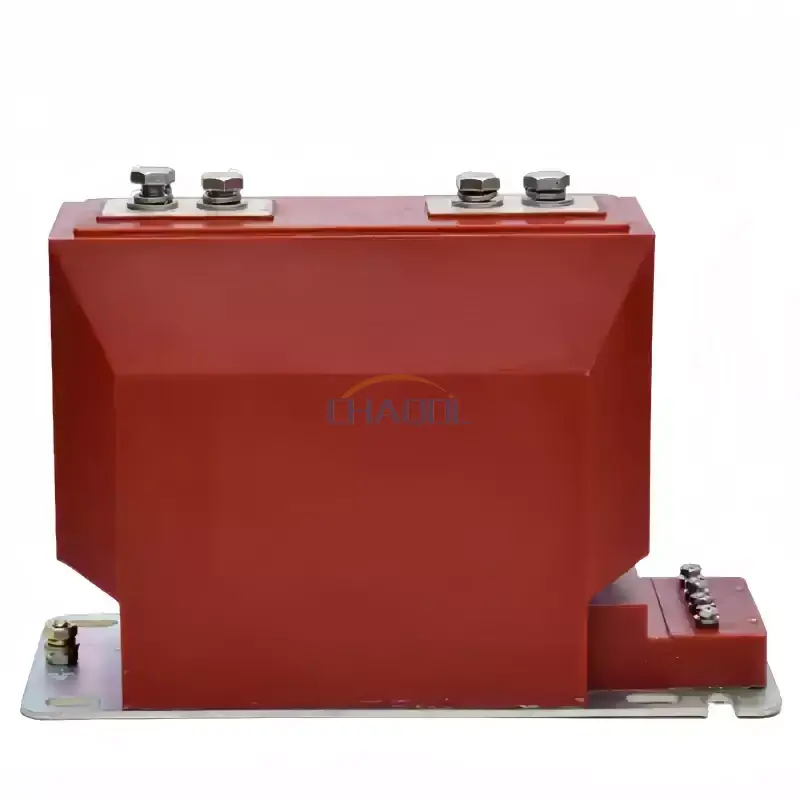

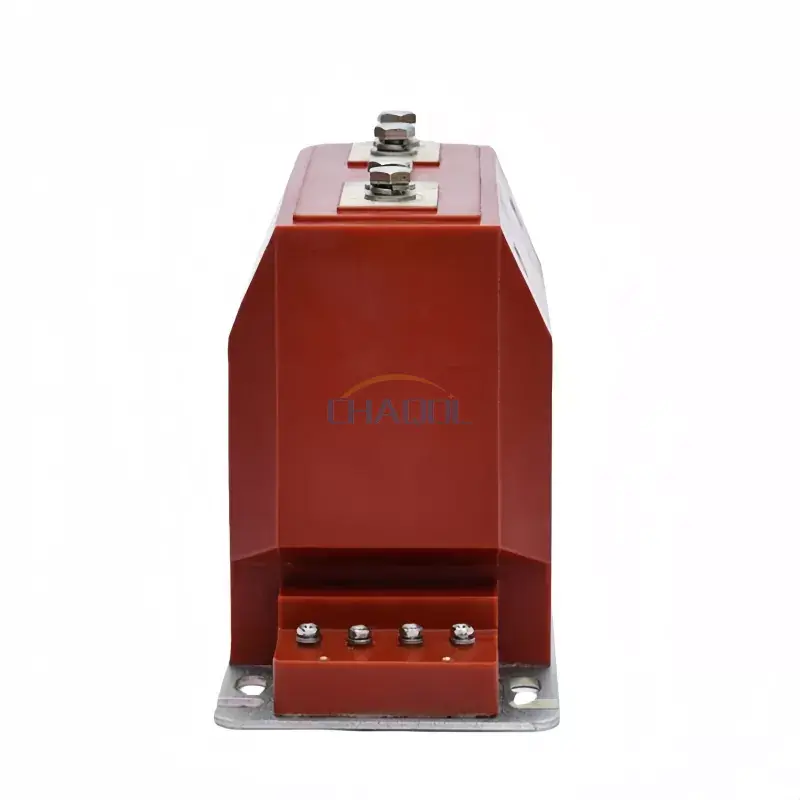

หม้อแปลงกระแสในร่ม 10KV

หม้อแปลงกระแสไฟฟ้าภายในอาคาร 10KV (รุ่น LZZBJ9-10) ได้รับการออกแบบมาเพื่อการวัดและการป้องกันกระแสไฟฟ้าที่แม่นยำในระบบไฟฟ้าภายในอาคารที่มีแรงดันไฟฟ้าปานกลาง โดยทั่วไปจะติดตั้งในแผงสวิตช์เกียร์ ตู้วัดแสง และสถานีย่อยขนาดกะทัดรัดที่ต้องการสัญญาณเอาท์พุตที่เสถียรและความน่าเชื่อถือของฉนวนภายใต้การทำงานอย่างต่อเนื่อง

ในระบบการกระจายอัตโนมัติและเครือข่ายพลังงานทางอุตสาหกรรม หม้อแปลงกระแสไฟฟ้าภายในอาคาร 10KV มีบทบาทสำคัญในการแปลงกระแสไฟฟ้าปฐมภูมิระดับสูงให้เป็นสัญญาณทุติยภูมิที่ได้มาตรฐานสำหรับเครื่องมือวัดแสงและรีเลย์ป้องกัน โครงสร้างหล่ออีพอกซีเรซินช่วยเพิ่มความแข็งแรงเชิงกล และรับประกันประสิทธิภาพที่มั่นคงในสภาพแวดล้อมภายในอาคารที่ชื้นหรือมีฝุ่นมาก

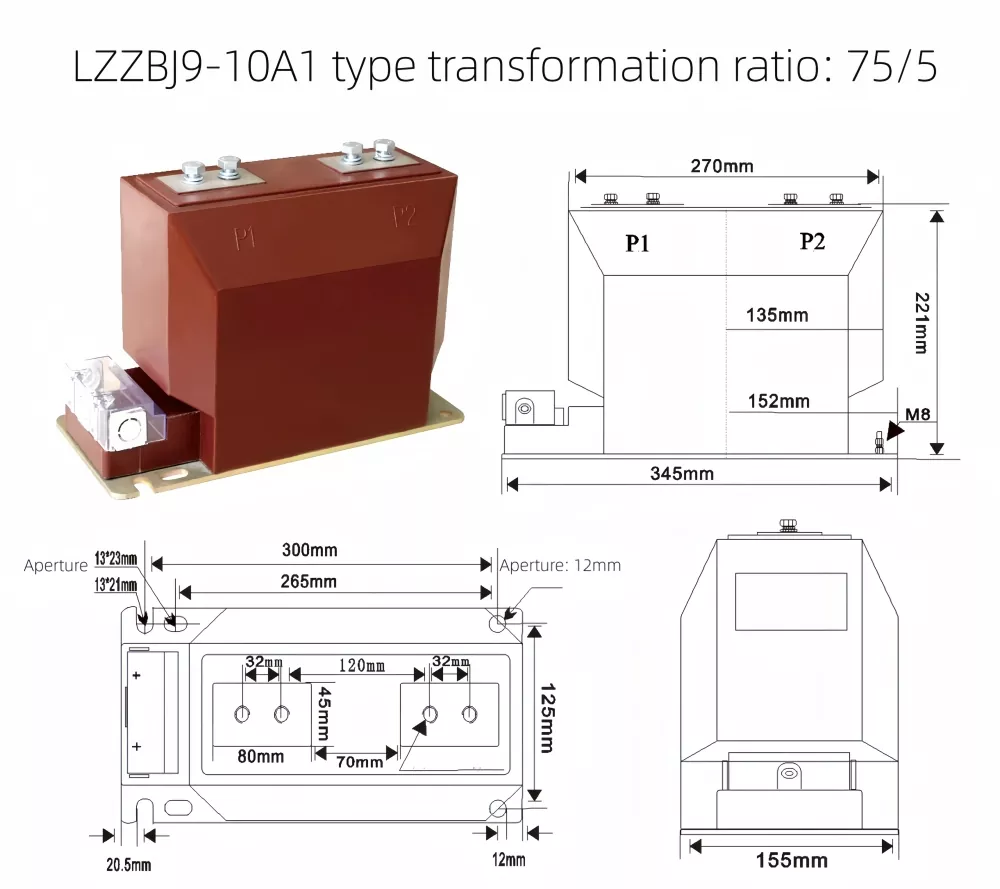

การแสดงผลิตภัณฑ์และไดอะแกรมขนาด

การออกแบบทางวิศวกรรมและโครงสร้างการทำงาน

ซีรีส์นี้ใช้กระบวนการหล่ออีพอกซีเรซินแบบปิดเต็มรูปแบบ ซึ่งรวมแกนเหล็ก ขดลวดทุติยภูมิ และระบบฉนวนไว้ในตัวเครื่องที่มีขนาดกะทัดรัด การออกแบบนี้ช่วยลดความเสี่ยงในการคายประจุบางส่วนและเพิ่มความแข็งแรงของไดอิเล็กทริก ทำให้เหมาะสำหรับการทำงานระยะยาวในสวิตช์เกียร์แบบใช้พลังงาน

นอกจากนี้ หม้อแปลงกระแสไฟภายในอาคาร 10KV ยังมาพร้อมกับกล่องขั้วต่อเสริมความแข็งแรงสำหรับการป้องกันสายไฟสำรอง พร้อมด้วยฐานกราวด์ที่ช่วยให้มั่นใจในการติดตั้งที่ปลอดภัยและเป็นไปตามมาตรฐานความปลอดภัยทางไฟฟ้าในสภาพแวดล้อมทางอุตสาหกรรม

พารามิเตอร์ทางเทคนิค

รุ่น LZZBJ9-10 รองรับการกำหนดค่ากระแสไฟฟ้าหลักและคลาสความแม่นยำหลายรายการ เพื่อตอบสนองข้อกำหนดการวัดและการป้องกันที่แตกต่างกันในระบบจำหน่ายไฟฟ้า

จัดอันดับกระแสทุติยภูมิ: 5A หรือ 1A

ระดับฉนวนที่กำหนด: 12/42/75KV

สถานการณ์การใช้งาน

หม้อแปลงกระแสประเภทนี้ใช้กันอย่างแพร่หลายในตู้จ่ายไฟ สถานีย่อยภายในอาคาร ระบบอัตโนมัติทางอุตสาหกรรม และระบบการจัดการพลังงาน เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่ต้องการความแม่นยำในการวัดสูงและความเสถียรในระยะยาวภายใต้สภาวะการโหลดที่ต่อเนื่อง

หม้อแปลงกระแสไฟภายในอาคาร 10KV โดยทั่วไปจะรวมเข้ากับรีเลย์ป้องกัน มิเตอร์วัดพลังงาน และระบบตรวจสอบในโครงสร้างพื้นฐานกริดอัจฉริยะและเครือข่ายควบคุมพลังงานทางอุตสาหกรรม

การติดตั้งและการออกแบบความปลอดภัย

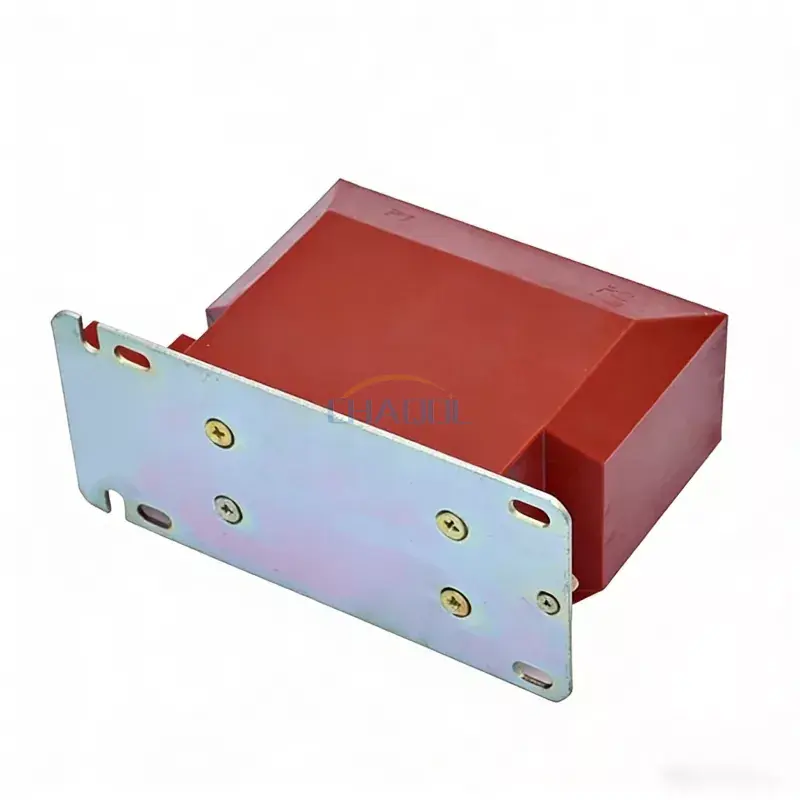

ฐานผลิตภัณฑ์ได้รับการออกแบบให้มีรูสำหรับติดตั้งหลายรูและขั้วต่อสายดิน ช่วยให้มั่นใจในการยึดที่มั่นคงและความปลอดภัยทางไฟฟ้าระหว่างการทำงาน กล่องขั้วต่อรองช่วยป้องกันการสัมผัสโดยไม่ตั้งใจและการรบกวนจากภายนอก

โครงสร้างที่กะทัดรัดช่วยให้ติดตั้งได้ง่ายในระบบสวิตช์เกียร์ที่มีพื้นที่จำกัด ลดความซับซ้อนในการเดินสายไฟและปรับปรุงประสิทธิภาพการบำรุงรักษา

คำถามที่พบบ่อย

Q1: หน้าที่หลักของหม้อแปลงกระแสนี้คืออะไร?
ตอบ: โดยจะแปลงกระแสไฟปฐมภูมิสูงให้เป็นกระแสทุติยภูมิต่ำที่ได้มาตรฐานสำหรับการวัดและการป้องกันในระบบแรงดันไฟฟ้าปานกลางในอาคาร

คำถามที่ 2: ปกติหม้อแปลงกระแสภายในอาคาร 10KV จะติดตั้งที่ไหน
ตอบ: ส่วนใหญ่ใช้ในสวิตช์เกียร์ภายในอาคาร ตู้กระจายสินค้า และสถานีย่อยขนาดกะทัดรัดในระบบไฟฟ้าอุตสาหกรรมและสาธารณูปโภค

คำถามที่ 3: อะไรคือข้อได้เปรียบที่สำคัญเมื่อเปรียบเทียบกับ CT ทั่วไป?
ตอบ: มีฉนวนอีพอกซีเรซิน การออกแบบกะทัดรัด ความแม่นยำสูง และทนทานต่อความชื้นและฝุ่นได้ดี ทำให้เหมาะสำหรับการใช้งานในระยะยาว

คำถามที่ 4: สามารถรองรับช่วงกระแสที่แตกต่างกันได้หรือไม่?
ตอบ: ได้ มีพิกัดกระแสหลักหลายรายการเพื่อให้ตรงกับโหลดและข้อกำหนดของระบบที่แตกต่างกัน

คำถามที่ 5: เหมาะสำหรับการใช้งานกริดอัจฉริยะหรือไม่
ตอบ: ใช่ มีการใช้กันอย่างแพร่หลายในระบบวัดแสงอัจฉริยะและเครือข่ายการกระจายแบบอัตโนมัติเนื่องจากมีเอาต์พุตสัญญาณที่เสถียร

คำถามที่ 6: จำเป็นต้องบำรุงรักษาบ่อยครั้งหรือไม่?
ตอบ: ไม่จำเป็นต้องบำรุงรักษาบ่อยครั้ง การตรวจสอบขั้วต่อและสภาพฉนวนเป็นระยะๆ มักจะเพียงพอแล้ว
