หม้อแปลงกระแสลำดับเป็นศูนย์ได้รับการออกแบบมาเพื่อการตรวจจับข้อผิดพลาดของโลกและการประสานงานการป้องกันในระบบไฟฟ้าแรงดันปานกลาง โดยทั่วไปจะใช้ในเครือข่ายการกระจาย 10kV เพื่อตรวจสอบกระแสตกค้างที่สร้างขึ้นภายใต้สภาวะที่ไม่สมดุลหรือความผิดปกติ ช่วยให้รีเลย์ป้องกันแยกวงจรที่ผิดพลาดได้อย่างรวดเร็ว และปรับปรุงความปลอดภัยและความน่าเชื่อถือของระบบ

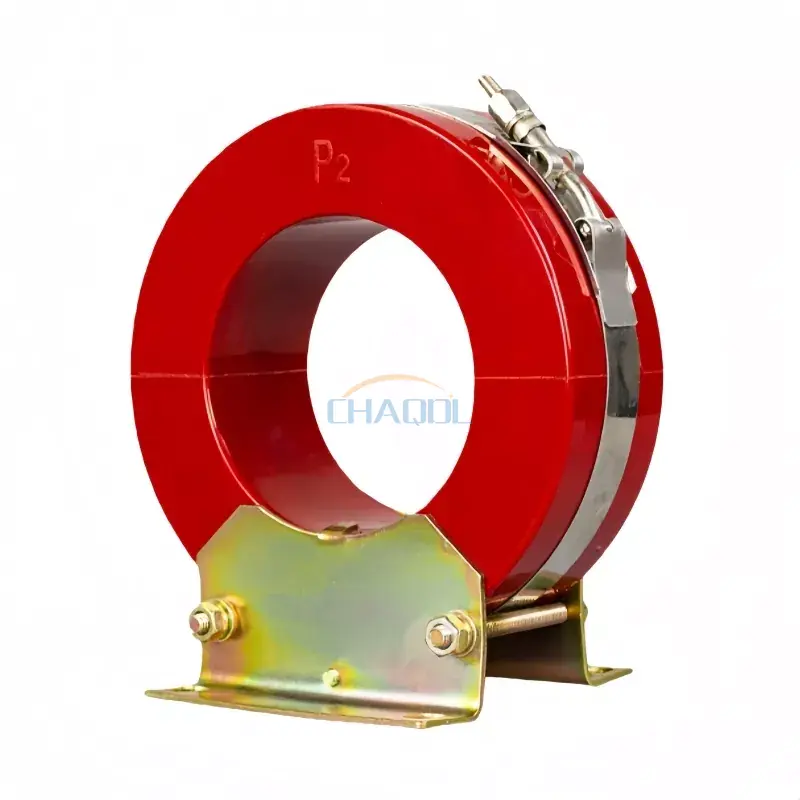

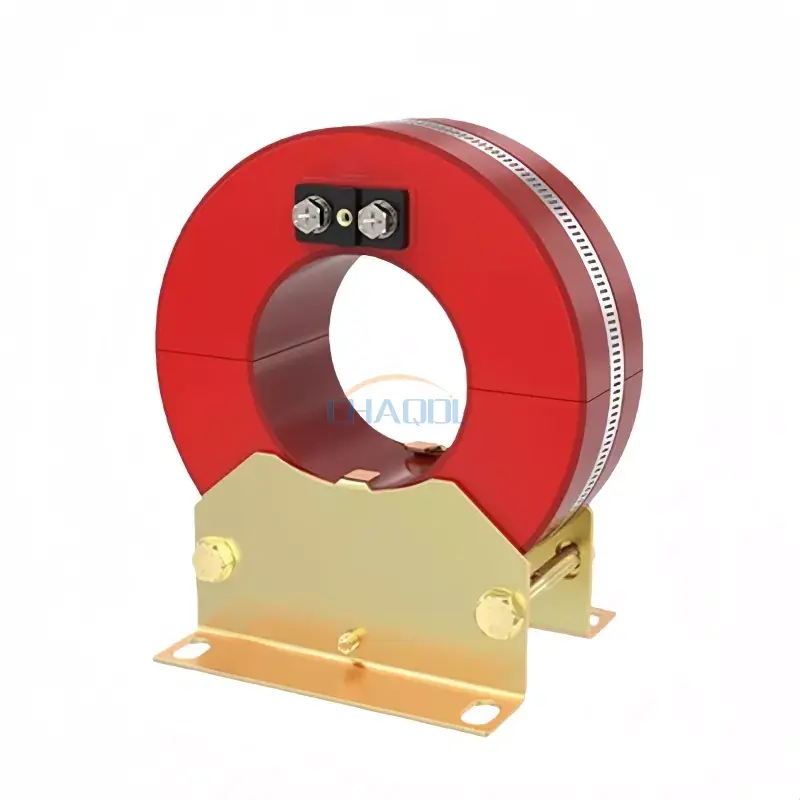

รุ่นนี้ (LXK-Φ80-200) ใช้เทคโนโลยีการหล่อสุญญากาศอีพอกซีเรซินพร้อมโครงสร้างแบบแยกแกน ทำให้สามารถติดตั้งได้โดยไม่ต้องถอดสายเคเบิลหลัก แกนกลางผลิตจากเหล็กซิลิกอนรีดเย็นเกรดสูง ในขณะที่ขดลวดใช้ตัวนำทองแดงที่ปราศจากออกซิเจนเพื่อให้มั่นใจถึงประสิทธิภาพแม่เหล็กที่มั่นคงและการสูญเสียต่ำในระหว่างการใช้งานระยะยาว
ข้อได้เปรียบที่สำคัญของ Zero Sequence Current Transformer นี้คือโครงสร้างแบบแยกแกน ซึ่งช่วยให้สามารถติดตั้งได้โดยไม่ต้องถอดสายเคเบิลหลัก การออกแบบแกนสองส่วนรวมกับการยึดจับยึด ช่วยเพิ่มประสิทธิภาพการติดตั้งที่ไซต์งานในโครงการปรับปรุงและบำรุงรักษาได้อย่างมาก

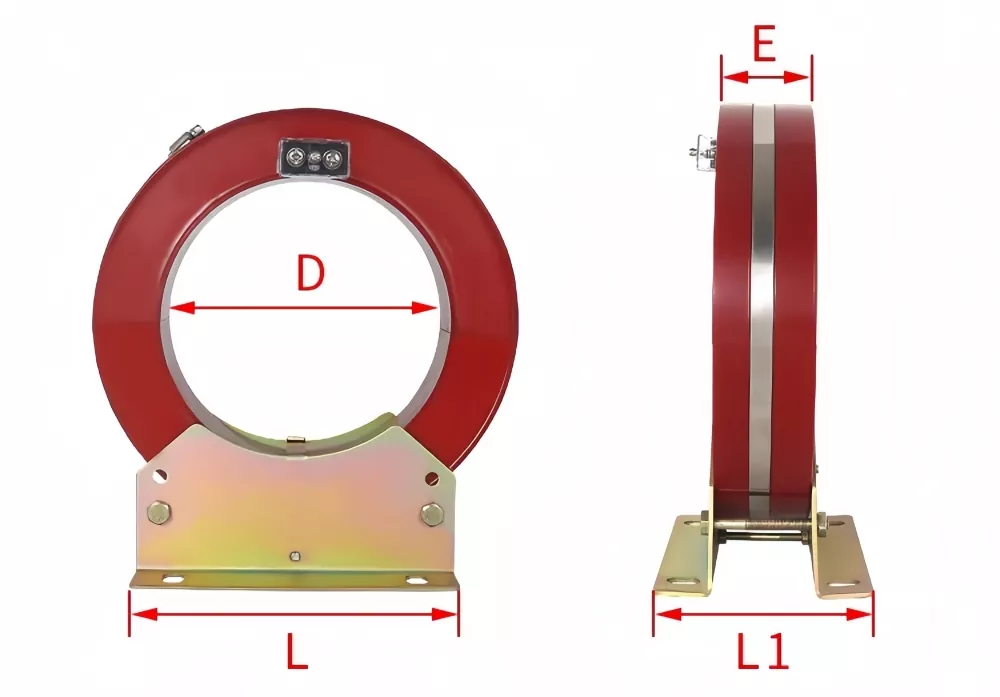

| ข้อมูลจำเพาะของผลิตภัณฑ์ | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| รุ่นรีเลย์ | วิธีการเชื่อมต่อคอยล์รีเลย์ | ค่าสเกลรีเลย์ | ค่าปัจจุบันลำดับเป็นศูนย์ (A) |
| วว-11/60 วว-1/60 |
การเชื่อมต่อแบบอนุกรม | 15*1 | 2.4-4.5 |
| 30*1 | |||
| ในแบบคู่ขนาน | 15*2 | 3-5 | |
| 30*2 | |||
| การเชื่อมต่อแบบอนุกรม | 15*1 | 3-5 | |
| 30*1 | |||
| ในแบบคู่ขนาน | 15*2 | 3-6 | |
| 30*2 |
ระดับฉนวนที่ได้รับการจัดอันดับ: 0.5/3KV
โครงสร้างอีพอกซีเรซินแบบแยกแกนช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องถอดสายเคเบิลหลัก ลดการหยุดทำงานในโครงการบำรุงรักษาและดัดแปลง การออกแบบยังช่วยเพิ่มเสถียรภาพทางกลและความน่าเชื่อถือของฉนวนในระยะยาวในสภาพแวดล้อมทางไฟฟ้าที่รุนแรง
อุปกรณ์นี้ให้ประสิทธิภาพการวัดที่เสถียรภายใต้สภาวะกระแสไฟตกค้างต่ำและสูง ทำให้เหมาะสำหรับระบบป้องกันในเครือข่ายการกระจายสินค้าทางอุตสาหกรรม สถานีย่อย และชุดสวิตช์เกียร์ขนาดกะทัดรัด
1. การติดตั้ง: ใช้ในร่ม
2. ช่วงอุณหภูมิ: -5 ℃ ถึง 40 ℃ เฉลี่ยรายวัน ≤ 30 ℃
3. สภาพแวดล้อม: พื้นที่ที่ไม่กัดกร่อนและมีมลภาวะต่ำ
คำถามที่ 1: หน้าที่หลักของ Zero Sequence Current Transformer คืออะไร?
ตอบ: ตรวจจับกระแสไฟฟ้าที่ไม่สมดุลที่เกิดจากความผิดพลาดของดินในระบบสามเฟส และส่งสัญญาณสำหรับระบบป้องกันรีเลย์เพื่อแยกวงจรที่ผิดพลาด
Q2: สามารถติดตั้งโดยไม่ต้องปิดระบบได้หรือไม่?
ตอบ: ได้ การออกแบบแบบแยกแกนทำให้สามารถติดตั้งกับสายเคเบิลที่มีอยู่ได้โดยไม่ต้องขาดการเชื่อมต่อ
คำถามที่ 3: กระแสไฟฟ้าที่ได้รับการจัดอันดับคงที่หรือปรับแต่งได้หรือไม่
ตอบ: พิกัดกระแสหลักสามารถปรับแต่งได้ตามความต้องการของระบบ
คำถามที่ 4: เข้ากันได้กับระบบป้องกันประเภทใด?
ตอบ: สามารถใช้งานร่วมกับรีเลย์ป้องกันไฟดับ แผงป้องกัน และระบบตรวจสอบสวิตช์เกียร์ได้
Q5: วัสดุใดบ้างที่ใช้ในแกนกลางและขดลวด?
ตอบ: ใช้แกนเหล็กซิลิกอนรีดเย็นและขดลวดทองแดงไร้ออกซิเจนเพื่อการสูญเสียต่ำและประสิทธิภาพสูง
คำถามที่ 6: โดยทั่วไปจะติดตั้งไว้ที่ใด
ตอบ: โดยทั่วไปจะติดตั้งไว้ในยูนิตหลักแบบวงแหวน ตู้กระจายสินค้า หม้อแปลงไฟฟ้า และแผงป้องกันเซอร์กิตเบรกเกอร์
