ผ่านหม้อแปลงกระแสหลัก

Anqiang Power พัฒนาประเภทแกนหลักผ่านหม้อแปลงกระแสหลัก LMZC-10 ตามความต้องการใช้งานภาคสนามของระบบจำหน่ายไฟฟ้าสมัยใหม่ ออกแบบมาสำหรับสภาพแวดล้อมสวิตช์เกียร์แรงดันปานกลาง เช่น GIS, RMU และสถานีย่อยขนาดกะทัดรัด ผลิตภัณฑ์นี้ให้ประสิทธิภาพการวัดที่เสถียรภายใต้สภาวะการทำงานที่ซับซ้อน ใช้โครงสร้างหุ้มฉนวนทั้งหมดพร้อมตัวเครื่อง ABS ทนไฟและฝาครอบขั้วต่อโปร่งใสแบบปิดผนึก เพื่อปรับปรุงความปลอดภัยและการมองเห็นในระหว่างการเดินสายไฟและการบำรุงรักษา

ในวงจรวัดแสงและวงจรป้องกันที่ใช้งานจริง มีการใช้กันอย่างแพร่หลายสำหรับการสุ่มตัวอย่างกระแสไฟฟ้าแบบเรียลไทม์และการป้องกันรีเลย์ในระบบไฟฟ้า โครงสร้างแบบแยกแกนหรือแบบวงแหวนทำให้สามารถติดตั้งได้โดยตรงบนสายเคเบิลหลักหรือบัสบาร์โดยไม่ต้องถอดตัวนำหลัก ปรับปรุงประสิทธิภาพในระหว่างโครงการปรับปรุงหรือบำรุงรักษา

การออกแบบโครงสร้างและหลักการทำงาน

สร้างขึ้นด้วยแกนเหล็กซิลิกอนทอรอยด์และฉนวนหล่ออีพอกซีเรซิน ตัวนำหลักทำหน้าที่เป็นขดลวดแบบรอบเดียว ซึ่งช่วยปรับปรุงประสิทธิภาพการเชื่อมต่อแม่เหล็กได้อย่างมาก และลดการสูญเสียพลังงานระหว่างการทำงาน

ขดลวดทุติยภูมิทำจากลวดทองแดงที่มีความนำไฟฟ้าสูงเพื่อให้แน่ใจว่าเอาต์พุตกระแสคงที่และความแม่นยำในการวัด โครงสร้างอีพอกซีเรซินที่ปิดสนิทช่วยเพิ่มความทนทานต่อความชื้น ป้องกันฝุ่น และเสถียรภาพทางกลในระยะยาว

ในการใช้งานด้านวิศวกรรมไฟฟ้า หม้อแปลงกระแสไฟฟ้าแกนหลักเป็นที่ต้องการเนื่องจากมีโครงสร้างที่กะทัดรัดและประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมการทำงานที่ต่อเนื่อง

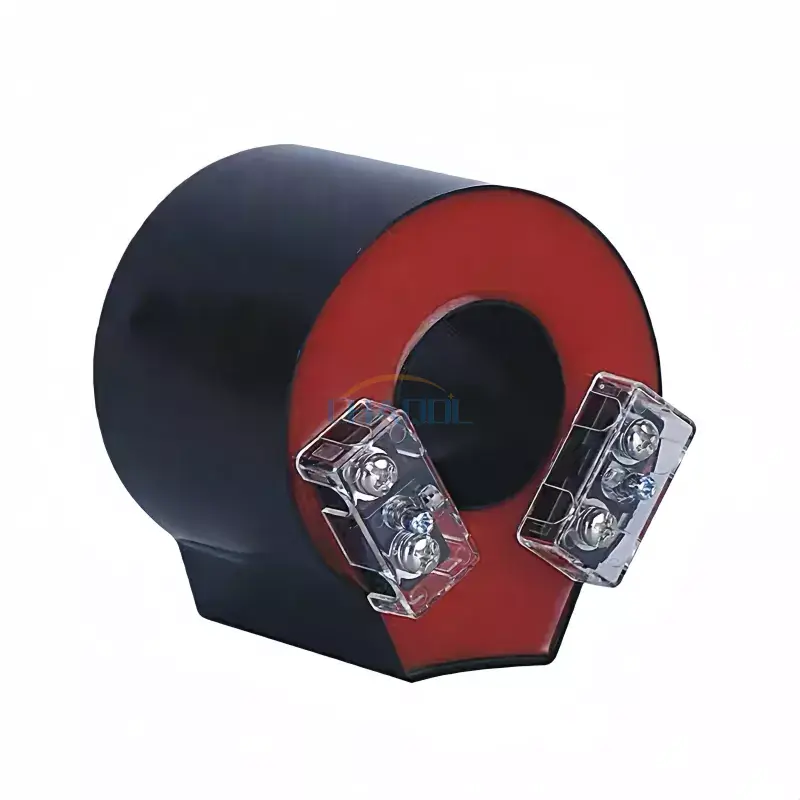

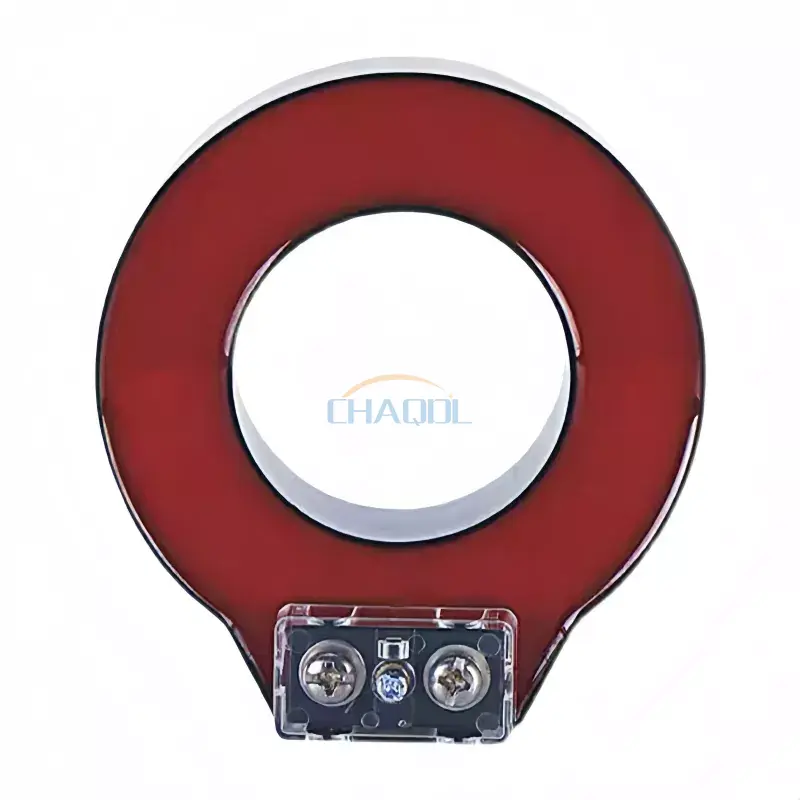

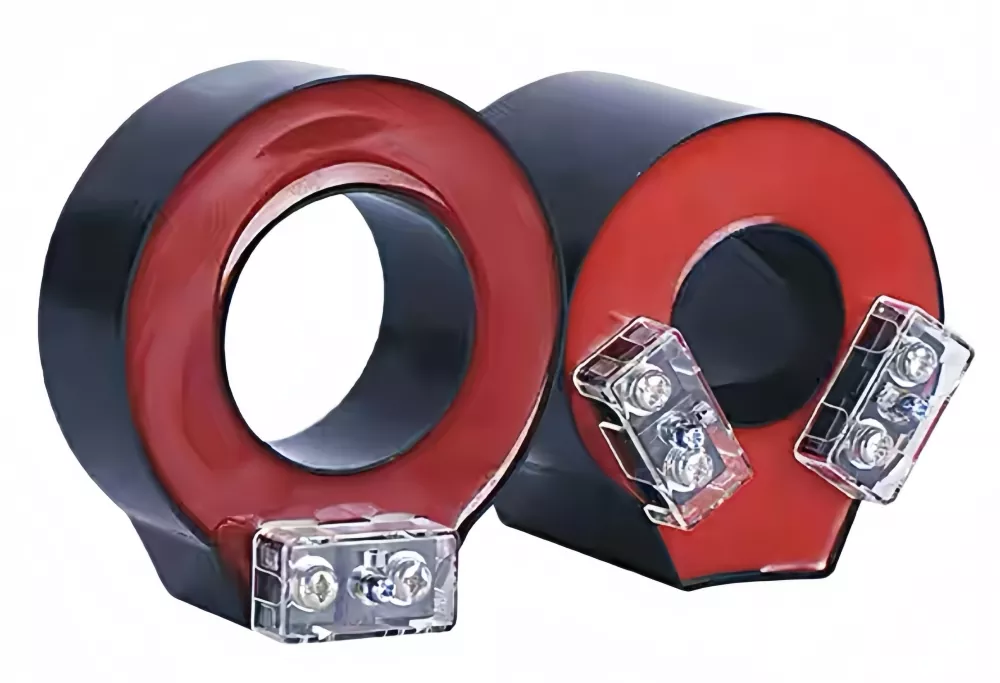

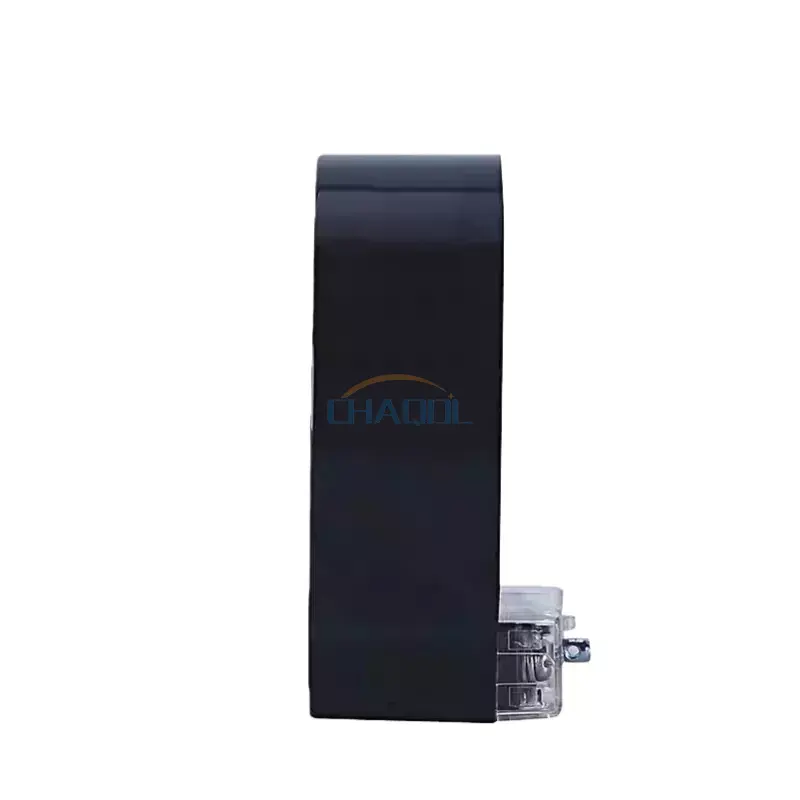

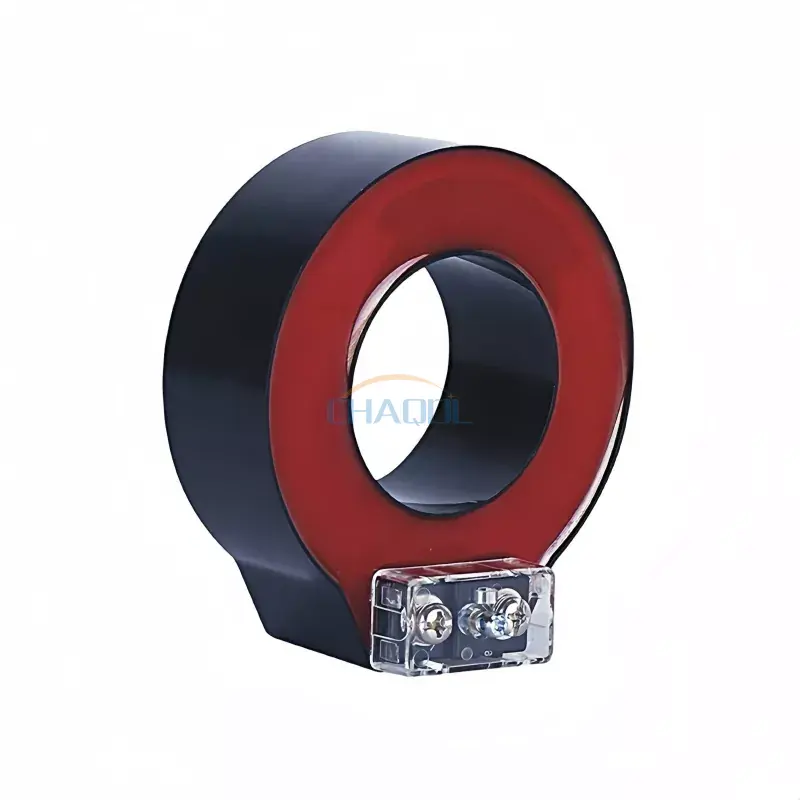

การแสดงภาพสินค้า

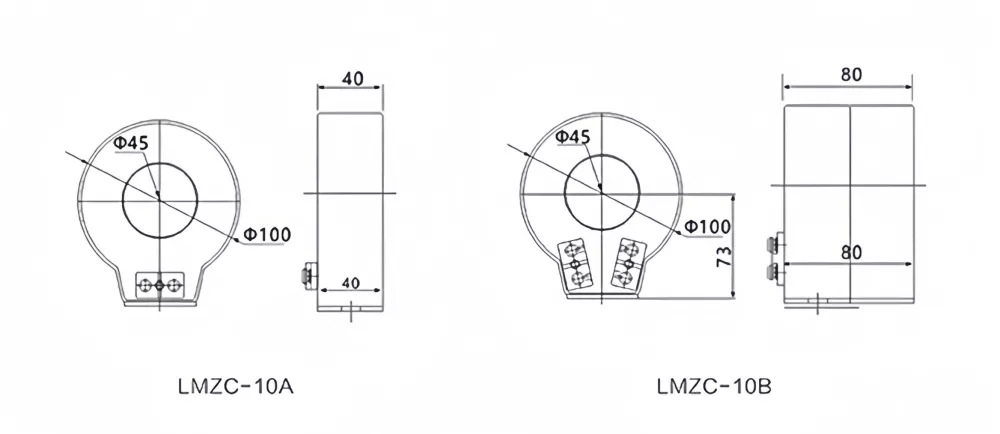

แผนภาพขนาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ขอบเขตการใช้งานและหมายเหตุการติดตั้ง

ซีรีส์นี้ใช้กันอย่างแพร่หลายในตู้จ่ายไฟแรงดันต่ำ แผงวัดแสง และระบบอัตโนมัติทางอุตสาหกรรม หม้อแปลงกระแสผ่านแกนหลักเหมาะอย่างยิ่งสำหรับโครงการติดตั้งเพิ่มซึ่งไม่สามารถถอดบัสบาร์หรือสายเคเบิลที่มีอยู่ระหว่างการติดตั้งได้ รองรับการทำงานอย่างต่อเนื่องในสภาพแวดล้อมภายในอาคารโดยมีการควบคุมอุณหภูมิและความชื้นที่เสถียร

ขอบเขตการสมัคร

ใช้กันอย่างแพร่หลายในระบบพลังงานไฟฟ้าที่ต้องการการตรวจสอบกระแสไฟฟ้าและการประสานงานการป้องกันที่แม่นยำ เหมาะสำหรับการติดตั้งทั้งในระดับอุตสาหกรรมและระดับสาธารณูปโภค

• ระบบสวิตช์เกียร์แรงดันต่ำและปานกลาง
• ตู้จ่ายไฟและแผงวัดแสง
• ระบบป้องกันและติดตามสถานีย่อย
• ระบบควบคุมกำลังไฟฟ้าอัตโนมัติทางอุตสาหกรรม
• ระบบผลิตไฟฟ้าพลังงานทดแทน

ข้อกำหนดในการติดตั้ง

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจในความแม่นยำในการวัดและการทำงานที่ปลอดภัย ตัวนำหลักจะต้องผ่านจุดศูนย์กลางของแกนกลางเพื่อรักษาการกระจายฟลักซ์แม่เหล็กที่สมดุล

• ให้ตัวนำอยู่ตรงกลางหน้าต่างหลัก
• อย่าเปิดวงจรทุติยภูมิทิ้งไว้ระหว่างการทำงาน
• ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เชื่อถือได้ของเทอร์มินัลรอง
• ใช้ฮาร์ดแวร์ติดตั้งแบบหุ้มฉนวนเพื่อความเสถียรทางกล

ข้อดีด้านประสิทธิภาพ

เมื่อเปรียบเทียบกับหม้อแปลงกระแสทั่วไป หม้อแปลงกระแสไฟฟ้าแกนกลางให้ประสิทธิภาพการทำงานที่ดีขึ้นและความเสถียรในระยะยาวในระบบการวัดทางไฟฟ้า

• ความแม่นยำในการวัดสูงพร้อมการตอบสนองเชิงเส้นที่เสถียร
• การสูญเสียคอร์ต่ำและประสิทธิภาพทางแม่เหล็กไฟฟ้าที่ดีขึ้น
• ฉนวนอีพอกซีเรซินเพื่อเพิ่มความทนทานต่อสิ่งแวดล้อม
• ดีไซน์กะทัดรัดเหมาะสำหรับพื้นที่ติดตั้งจำกัด
• อายุการใช้งานยาวนานและมีความต้องการบำรุงรักษาน้อยที่สุด

คำถามที่พบบ่อย

Q1: ฟังก์ชั่นหลักของผลิตภัณฑ์นี้คืออะไร?
ตอบ: ใช้สำหรับการวัดและป้องกันกระแสไฟฟ้าในระบบไฟฟ้า โดยเฉพาะอย่างยิ่งในการใช้งานด้านการกระจายและการสูบจ่าย

Q2: สามารถติดตั้งโดยไม่ต้องปิดระบบได้หรือไม่?
ตอบ: ได้ การออกแบบแบบแยกแกนทำให้สามารถติดตั้งได้โดยไม่ต้องถอดตัวนำหลักออก

Q3: รองรับระบบใดบ้าง?
ตอบ: เหมาะสำหรับสวิตช์เกียร์แรงดันต่ำและปานกลาง รวมถึง RMU และแผงควบคุม

Q4: ระดับฉนวนคืออะไร?
ตอบ: ระดับฉนวนได้รับการออกแบบสำหรับสภาพแวดล้อมการจำหน่ายทางอุตสาหกรรม และรับประกันการทำงานที่ปลอดภัยภายใต้สภาวะแรงดันไฟฟ้าที่กำหนด

Q5: สามารถใช้กลางแจ้งได้หรือไม่?
ตอบ: ออกแบบมาเพื่อใช้ภายในอาคารเป็นหลัก การติดตั้งภายนอกอาคารต้องมีตู้ป้องกันเพิ่มเติม

คำถามที่ 6: ต้องมีการบำรุงรักษาบ่อยแค่ไหน?
ตอบ: ภายใต้สภาวะการทำงานปกติ การตรวจสอบเป็นระยะก็เพียงพอแล้ว โดยไม่ต้องบำรุงรักษาบ่อยครั้ง

หมายเหตุสุดท้าย: หม้อแปลงกระแสไฟฟ้าแบบ Through Core นี้ได้รับการออกแบบมาเพื่อการทำงานที่มั่นคงในระยะยาวในระบบจ่ายไฟสมัยใหม่ ทำให้มั่นใจได้ถึงประสิทธิภาพการวัดและการป้องกันที่เชื่อถือได้
