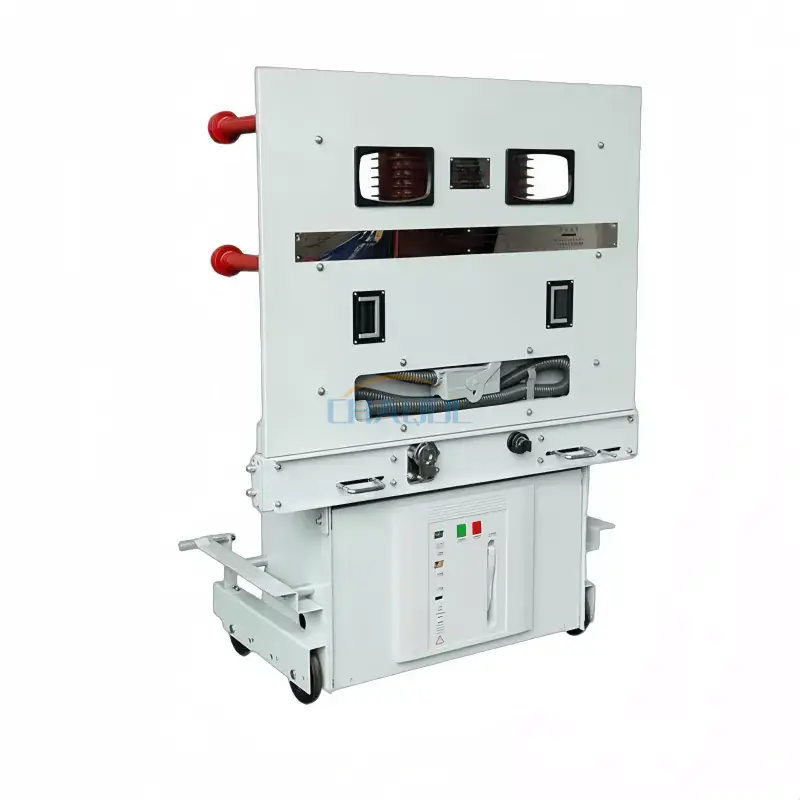

จะเลือกเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงในร่มขนาด 36kV เพื่อการจ่ายพลังงานที่ปลอดภัยและเชื่อถือได้ได้อย่างไร

สรุปบทความ

A เบรกเกอร์ไฟฟ้าแรงสูงในร่ม 36kVเป็นส่วนประกอบที่สำคัญในระบบไฟฟ้าแรงสูงปานกลางถึงแรงสูงสมัยใหม่ ซึ่งรับประกันการหยุดชะงักของกระแสไฟลัดและการกระจายพลังงานที่เสถียรในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และโครงสร้างพื้นฐานเชิงพาณิชย์ บทความนี้จะอธิบายวิธีการทำงานของเบรกเกอร์เหล่านี้ เกณฑ์การเลือกหลัก ข้อควรพิจารณาในการติดตั้ง แนวทางปฏิบัติในการบำรุงรักษา และความท้าทายในการปฏิบัติงานทั่วไป ได้รับการออกแบบมาเพื่อช่วยให้วิศวกร ทีมจัดซื้อ และผู้วางแผนโครงการทำการตัดสินใจโดยใช้ข้อมูลพร้อมทั้งปรับปรุงความน่าเชื่อถือของระบบและความปลอดภัยในการปฏิบัติงาน

สารบัญ

• 1. ข้อมูลเบื้องต้นเกี่ยวกับเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงในร่มขนาด 36kV
• 2. ความท้าทายทั่วไปในระบบจำหน่ายไฟฟ้า
• 3. หลักการทำงานของเบรกเกอร์วงจรไฟฟ้าแรงสูง
• 4. ปัจจัยสำคัญในการเลือกเซอร์กิตเบรกเกอร์ที่เหมาะสม
• 5. ภาพรวมพารามิเตอร์ทางเทคนิค
• 6. ข้อควรพิจารณาในการติดตั้ง
• 7. การบำรุงรักษาและการจัดการวงจรชีวิต
• 8. สถานการณ์การใช้งาน
• 9. มาตรฐานความปลอดภัยและการปฏิบัติตาม
• 10. เหตุใดจึงเลือก Anqiang Power Solutions
• 11. คำถามที่พบบ่อย
• 12. บทสรุป

1. ข้อมูลเบื้องต้นเกี่ยวกับเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงในร่มขนาด 36kV

เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงภายในอาคารขนาด 36kV ได้รับการออกแบบมาเพื่อปกป้องเครือข่ายไฟฟ้าที่ทำงานในระดับแรงดันไฟฟ้าปานกลางถึงสูง โดยจะขัดขวางกระแสไฟลัด เช่น การลัดวงจรและการโอเวอร์โหลด ช่วยป้องกันความเสียหายของอุปกรณ์ และรับประกันความเสถียรของระบบไฟฟ้าอย่างต่อเนื่อง เบรกเกอร์เหล่านี้ใช้กันอย่างแพร่หลายในชุดสวิตช์เกียร์ภายในอาคาร โดยเฉพาะอย่างยิ่งในระบบ GIS (สวิตช์เกียร์ฉนวนแก๊ส) และ AIS (สวิตช์เกียร์ฉนวนอากาศ)

ในเครือข่ายจำหน่ายไฟฟ้าสมัยใหม่ ความน่าเชื่อถือและความปลอดภัยไม่สามารถต่อรองได้ เมื่อความต้องการเพิ่มขึ้นในเขตอุตสาหกรรม โครงข่ายในเมือง และระบบบูรณาการพลังงานทดแทน บทบาทของเซอร์กิตเบรกเกอร์ประสิทธิภาพสูงจึงมีความสำคัญมากยิ่งขึ้น

2. ความท้าทายทั่วไปในระบบจำหน่ายไฟฟ้า

• ข้อผิดพลาดในการลัดวงจรบ่อยครั้งเนื่องจากโครงสร้างพื้นฐานที่มีอายุมากขึ้น
• ความสามารถในการหยุดชะงักของส่วนโค้งไม่เพียงพอในเบรกเกอร์ที่ล้าสมัย
• ค่าบำรุงรักษาสูงและการหยุดทำงานของสิ่งอำนวยความสะดวกที่สำคัญ
• ข้อ จำกัด ด้านพื้นที่ในสถานีย่อยภายในอาคาร
• ปัญหาความเข้ากันได้กับระบบกริดอัจฉริยะสมัยใหม่

ความท้าทายเหล่านี้มักนำไปสู่การหยุดทำงานที่ไม่คาดคิด ต้นทุนการดำเนินงานที่เพิ่มขึ้น และลดประสิทธิภาพของระบบ เบรกเกอร์วงจรภายในอาคารขนาด 36kV ที่เลือกอย่างเหมาะสมจะช่วยลดความเสี่ยงเหล่านี้ได้อย่างมาก

3. หลักการทำงานของเบรกเกอร์วงจรไฟฟ้าแรงสูง

หน้าที่หลักของเซอร์กิตเบรกเกอร์ภายในอาคารขนาด 36kV คือการตรวจจับสภาวะกระแสไฟฟ้าที่ผิดปกติและขัดขวางวงจรภายในเสี้ยววินาที เมื่อเกิดข้อผิดพลาด หน้าสัมผัสของเบรกเกอร์จะแยกจากกัน และเกิดส่วนโค้งขึ้น ส่วนโค้งนี้จะถูกดับโดยใช้ตัวกลางที่เป็นฉนวน เช่น สุญญากาศหรือก๊าซ SF6

เบรกเกอร์วงจรสุญญากาศมีอยู่ทั่วไปโดยเฉพาะอย่างยิ่งที่ระดับ 36kV เนื่องจากมีความเป็นฉนวนสูง ต้องการการบำรุงรักษาต่ำ และข้อดีด้านสิ่งแวดล้อม

4. ปัจจัยสำคัญในการเลือกเซอร์กิตเบรกเกอร์ที่เหมาะสม

• แรงดันไฟฟ้า:ตรวจสอบความเข้ากันได้กับข้อกำหนดของระบบ 36kV
• ทำลายความจุ:ต้องจัดการกับกระแสความผิดปกติสูงสุดที่คาดไว้
• ระดับฉนวน:ความสามารถในการทนต่อแรงกระตุ้นสูงสำหรับการป้องกันไฟกระชาก
• ความทนทานทางกล:จำนวนรอบการทำงานที่รองรับ
• สภาพแวดล้อม:การปรับตัวของอุณหภูมิ ความชื้น และระดับความสูง
• บูรณาการระบบควบคุม:ความเข้ากันได้กับ SCADA และระบบกริดอัจฉริยะ

การเลือกรุ่นที่ถูกต้องทำให้มั่นใจได้ถึงความเสถียรในระยะยาว ลดการหยุดทำงาน และปรับปรุงประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าโดยรวม

5. ภาพรวมพารามิเตอร์ทางเทคนิค

6. ข้อควรพิจารณาในการติดตั้ง

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและอายุการใช้งานที่ยาวนาน ต้องติดตั้งเบรกเกอร์วงจรภายในอาคารในห้องสวิตช์เกียร์ที่มีการระบายอากาศดี โดยมีความชื้นและอุณหภูมิควบคุมได้

• ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งที่ถูกต้องกับบัสบาร์ของสวิตช์เกียร์
• ตรวจสอบความต้านทานของฉนวนก่อนเสียบปลั๊ก
• รักษาการเชื่อมต่อสายดินที่เหมาะสม
• ปฏิบัติตามข้อกำหนดแรงบิดของผู้ผลิตสำหรับข้อต่อทางกล

7. การบำรุงรักษาและการจัดการวงจรชีวิต

แม้ว่าเซอร์กิตเบรกเกอร์ขนาด 36kV สมัยใหม่ต้องการการบำรุงรักษาเพียงเล็กน้อย แต่การตรวจสอบเป็นระยะยังคงมีความสำคัญ กิจวัตรการบำรุงรักษาโดยทั่วไปจะรวมถึงการตรวจสอบการสึกหรอของการสัมผัส การทดสอบฉนวน และการตรวจสอบการทำงานของกลไก

• การทดสอบความต้านทานฉนวนประจำปี
• การตรวจสอบสภาพห้องอาร์ค
• การหล่อลื่นระบบขับเคลื่อนทางกล
• การสอบเทียบและการทดสอบหน่วยการเดินทาง

8. สถานการณ์การใช้งาน

เบรกเกอร์วงจรไฟฟ้าแรงสูงในร่มขนาด 36kV ถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม:

• โรงงานผลิตไฟฟ้า
• สถานีไฟฟ้าย่อยในเมืองและเครือข่ายการจำหน่าย
• สิ่งอำนวยความสะดวกการผลิตทางอุตสาหกรรม
• ระบบพลังงานหมุนเวียน เช่น ฟาร์มลม และโซลาร์ฟาร์ม
• ระบบรถไฟฟ้าและรถไฟฟ้าใต้ดิน

9. มาตรฐานความปลอดภัยและการปฏิบัติตาม

เบรกเกอร์วงจรไฟฟ้าแรงสูงต้องเป็นไปตามมาตรฐานสากล เช่น IEC 62271 series มาตรฐานเหล่านี้กำหนดข้อกำหนดสำหรับฉนวน ความทนทานทางกล และสมรรถนะทางไฟฟ้า

การปฏิบัติตามข้อกำหนดทำให้มั่นใจในความปลอดภัยในการดำเนินงาน ความสามารถในการทำงานร่วมกัน และความน่าเชื่อถือในระยะยาวในระบบไฟฟ้าที่ซับซ้อน

10. เหตุใดจึงเลือก Anqiang Power Solutions

อันเชียง พาวเวอร์ มุ่งมั่นที่จะนำเสนอโซลูชันสวิตช์ไฟฟ้าขั้นสูงที่ปรับให้เหมาะกับโครงสร้างพื้นฐานด้านพลังงานสมัยใหม่ บริษัทมุ่งเน้นไปที่เซอร์กิตเบรกเกอร์ในร่มประสิทธิภาพสูงขนาด 36kV ซึ่งออกแบบพร้อมเทคโนโลยีดับเพลิงที่ได้รับการปรับปรุง โครงสร้างทางกลที่แข็งแกร่ง และคุณลักษณะด้านความปลอดภัยที่ได้รับการปรับปรุง

• ขั้นตอนการควบคุมและทดสอบคุณภาพอย่างเข้มงวด
• การสนับสนุนด้านวิศวกรรมสำหรับโซลูชันที่ปรับแต่งเอง
• ประสิทธิภาพที่เชื่อถือได้ภายใต้เงื่อนไขกริดที่ซับซ้อน
• อายุการใช้งานยาวนานพร้อมความต้องการการบำรุงรักษาที่ลดลง

11. คำถามที่พบบ่อย

คำถามที่ 1: หน้าที่หลักของเซอร์กิตเบรกเกอร์ภายในอาคารขนาด 36kV คืออะไร?
ช่วยปกป้องระบบไฟฟ้าโดยการขัดขวางกระแสไฟฟ้าลัดและป้องกันความเสียหายของอุปกรณ์

คำถามที่ 2: อะไรคือความแตกต่างระหว่างเบรกเกอร์แบบสุญญากาศและเบรกเกอร์ SF6?
เบรกเกอร์สุญญากาศใช้ห้องอาร์คสุญญากาศ ในขณะที่เบรกเกอร์ SF6 ใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ในการดับอาร์ก ประเภทสุญญากาศเป็นมิตรกับสิ่งแวดล้อมมากกว่า

คำถามที่ 3: ควรทำการบำรุงรักษาบ่อยแค่ไหน?
โดยทั่วไปปีละครั้ง ขึ้นอยู่กับสภาพการทำงานและความถี่ในการโหลด

คำถามที่ 4: เบรกเกอร์เหล่านี้สามารถรวมเข้ากับกริดอัจฉริยะได้หรือไม่
ใช่ การออกแบบที่ทันสมัยรองรับ SCADA และระบบตรวจสอบดิจิทัล

12. บทสรุป

การเลือกเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงภายในอาคารขนาด 36kV ที่เหมาะสมถือเป็นสิ่งสำคัญในการรับประกันการกระจายพลังงานที่ปลอดภัย มีประสิทธิภาพ และต่อเนื่อง ด้วยการทำความเข้าใจพารามิเตอร์ทางเทคนิค หลักการปฏิบัติงาน และข้อกำหนดในการติดตั้ง ผู้มีอำนาจตัดสินใจสามารถปรับปรุงความน่าเชื่อถือของระบบและลดความเสี่ยงในการปฏิบัติงานได้อย่างมาก

ด้วยความสามารถทางวิศวกรรมขั้นสูงอันเชียง พาวเวอร์ยังคงนำเสนอโซลูชันที่เชื่อถือได้สำหรับความท้าทายด้านโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่
