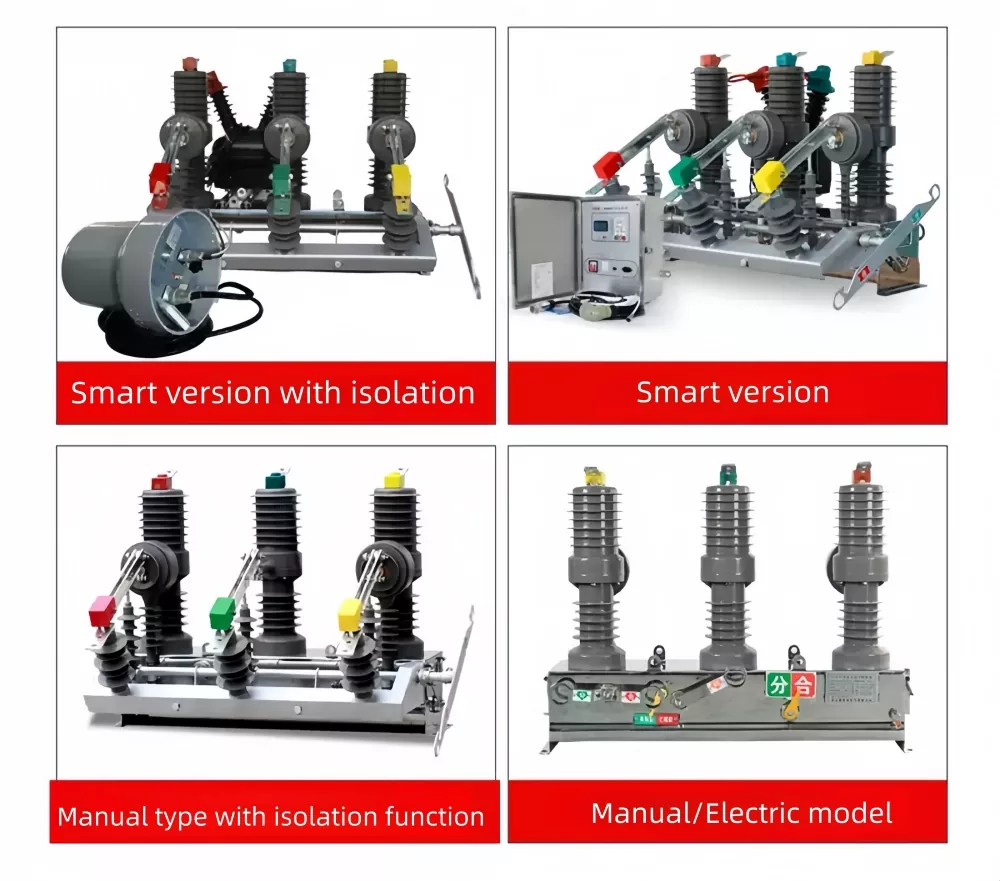

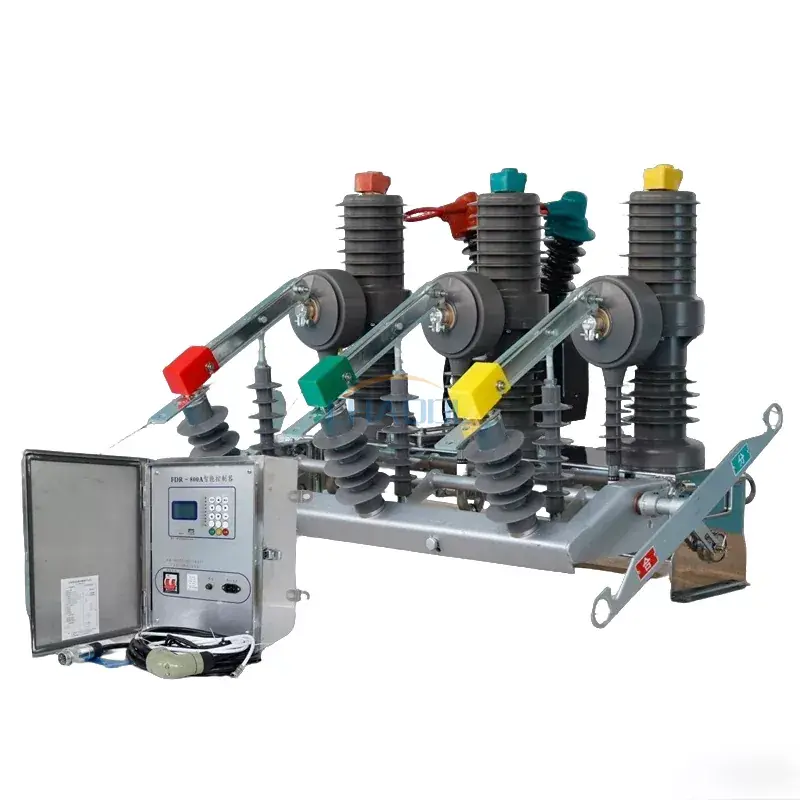

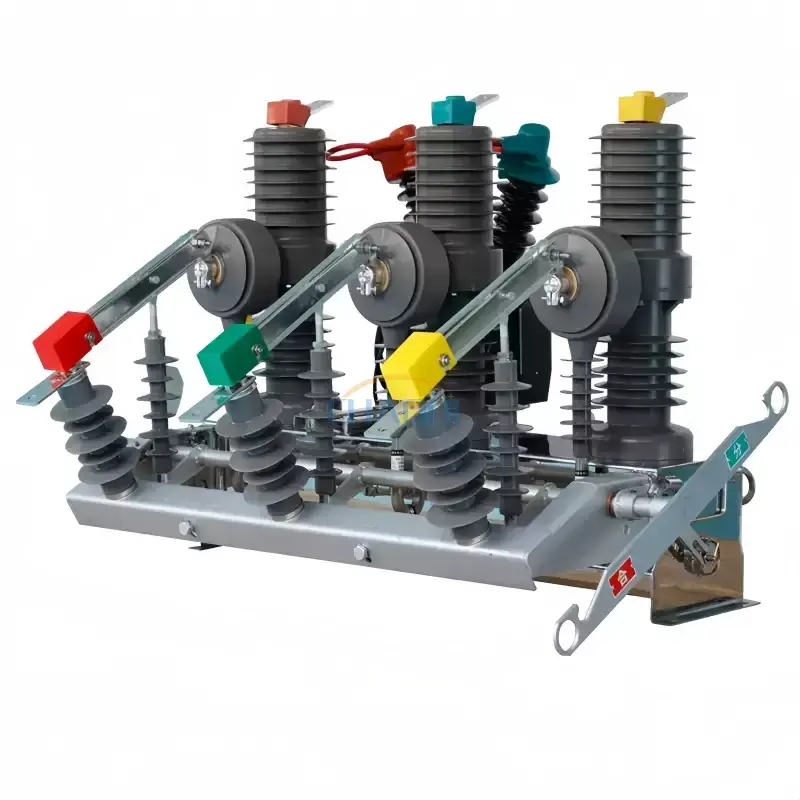

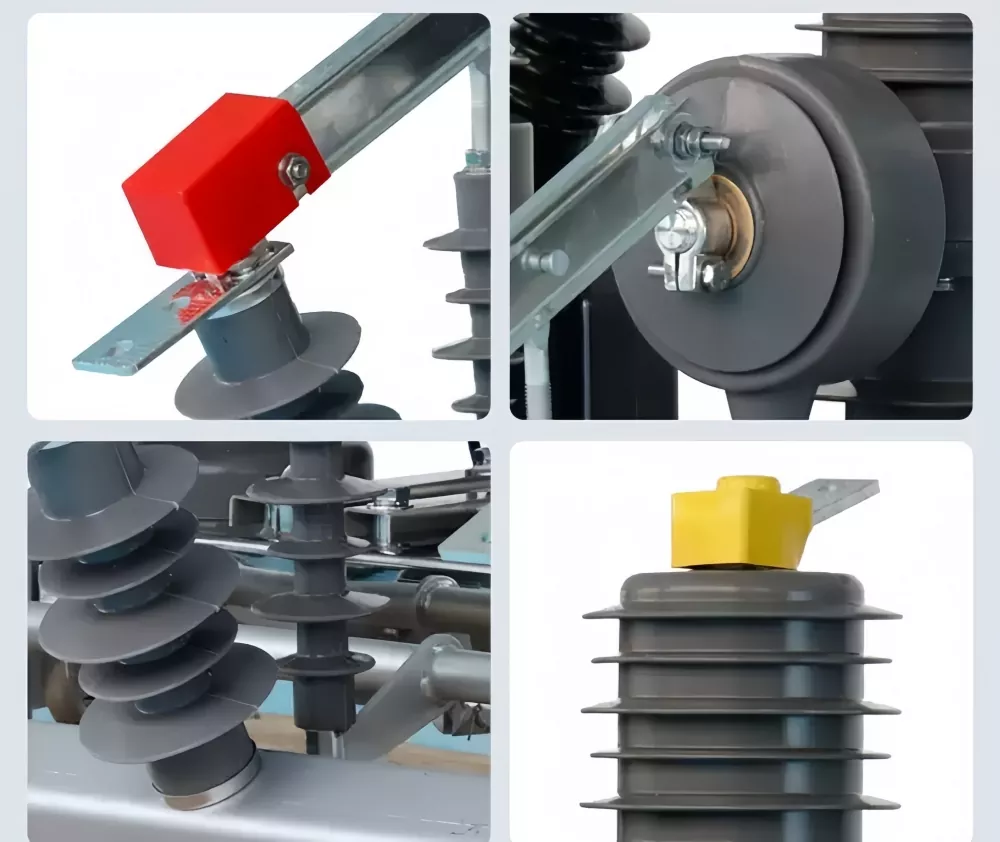

เบรกเกอร์แม่เหล็กถาวรกลางแจ้ง

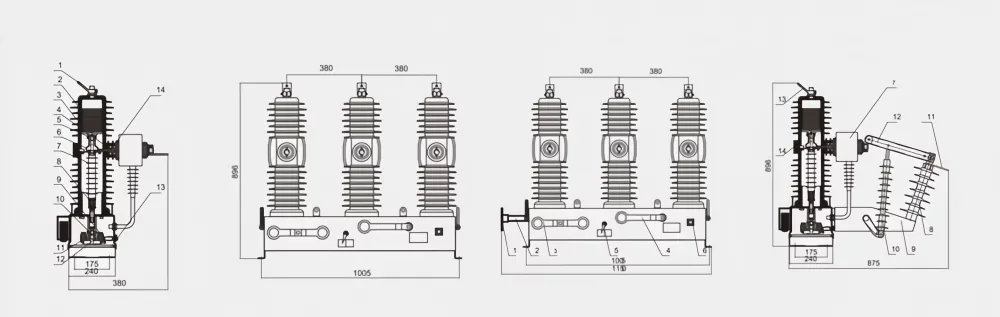

1- ทางออกด้านบน

2-ผู้ขัดขวางสูญญากาศ

3-ท่อฉนวน

4-เส้นทางออกล่าง

คลิปนำไฟฟ้า 5 อัน

การเชื่อมต่อ 6-Soft

7-แกนดึงฉนวน

สปริงแรงดัน 8 หน้าสัมผัส

9- สปริงเปิด

บอร์ดเชื่อมต่อ 10-ไดร์เวอร์

เพลาส่งออกกลไก 11 อัน

กลไกการทำงาน 12-

13-กล่องสถาบัน

14- หม้อแปลงกระแส

1- ที่จับการทำงาน

แกนหมุน 2 ตัวที่แยกออกจากกัน

มือจับเปิดและปิดแบบแมนนวลของเบรกเกอร์ 3 วงจร

ด้ามจับเก็บพลังงานเบรกเกอร์ 4 วงจร

คำแนะนำ 5 การแยกและการรวมกัน

6-ปลั๊กสายไฟ

7-หม้อแปลงกระแส

8-ฉนวน

9-ชั้นแยก

แท่งตัวอย่าง 10 ฉนวน

11-แผงขั้วต่อ (ด้านอินพุต)

ใบมีดแยก 12 อัน

13-เทอร์มินอลบล็อค (ปลายเอาต์พุต)

14-เบรกเกอร์

ชื่อโครงการ

ค่าพารามิเตอร์

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

12/24kV

ความถี่ที่กำหนด

50เฮิร์ต

จัดอันดับปัจจุบัน

630/1250A

จัดอันดับกระแสไฟฟ้าลัดวงจร

20/25kA

จัดอันดับสูงสุดทนกระแส (ค่าสูงสุด)

50/63kA

จัดอันดับการลัดวงจรทำให้ค่าสูงสุดในปัจจุบัน

50/63kA

ลำดับการดำเนินงานที่ได้รับการจัดอันดับ

0-0.3s-CO-180s-CO

ชีวิตเครื่องกล

10,000 ครั้ง

จัดอันดับกระแสไฟฟ้าลัดวงจรและจำนวนครั้งของการแตกหัก

20 ครั้ง

การทดสอบความทนทานต่อแรงดันไฟฟ้าของความถี่กำลัง 1 นาทีสำหรับวงจรทุติยภูมิ

2kV

แรงกระตุ้นฟ้าผ่าทนต่อค่าสูงสุดของแรงดันไฟฟ้า

125/145kA

น้ำหนัก

115กก
