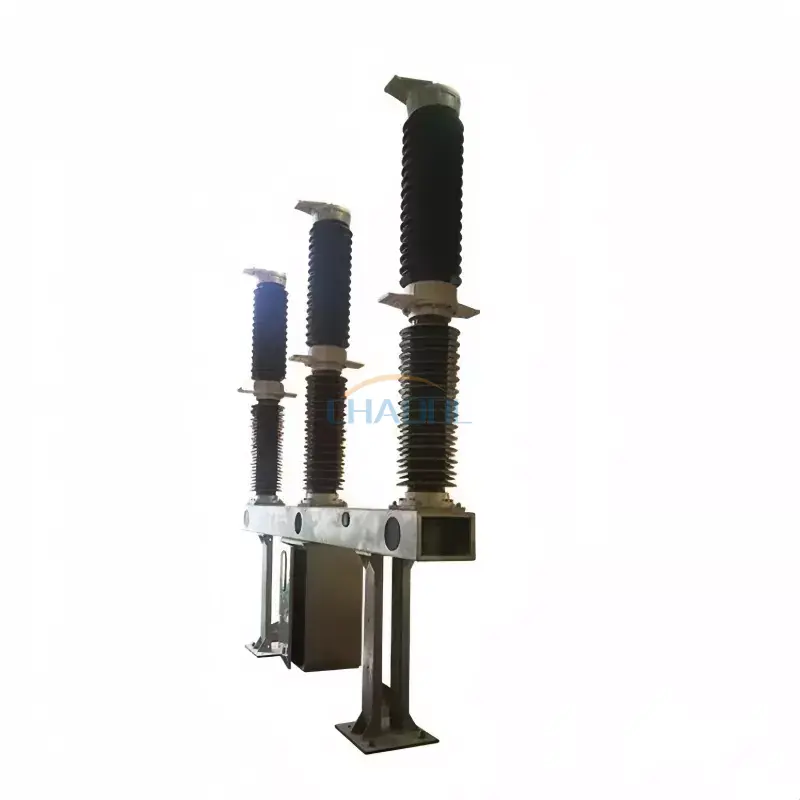

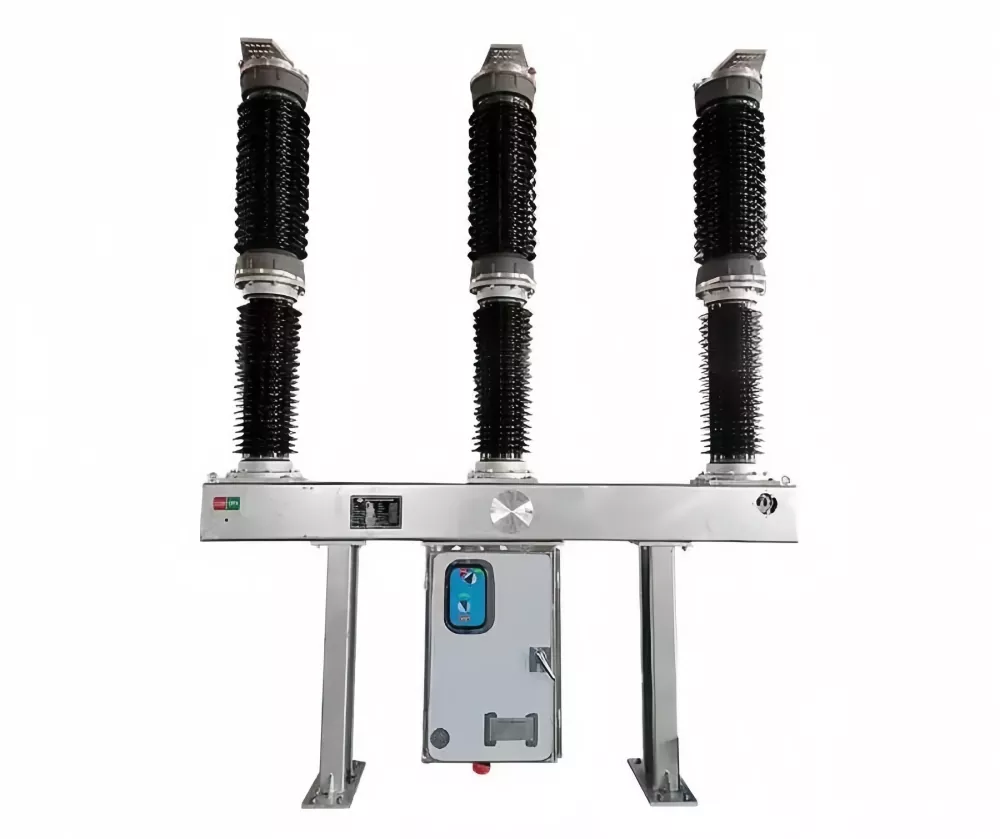

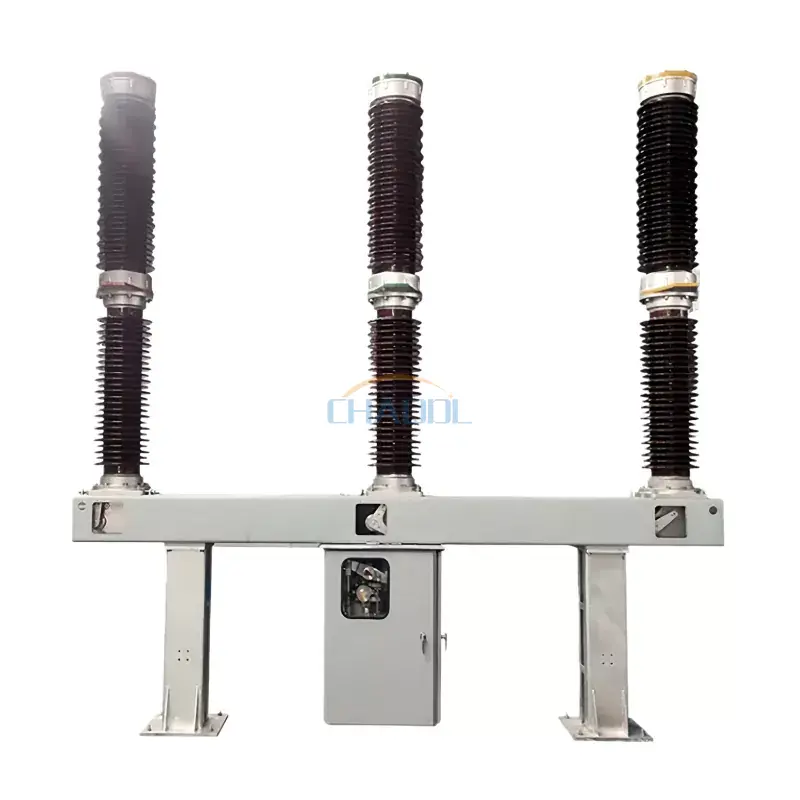

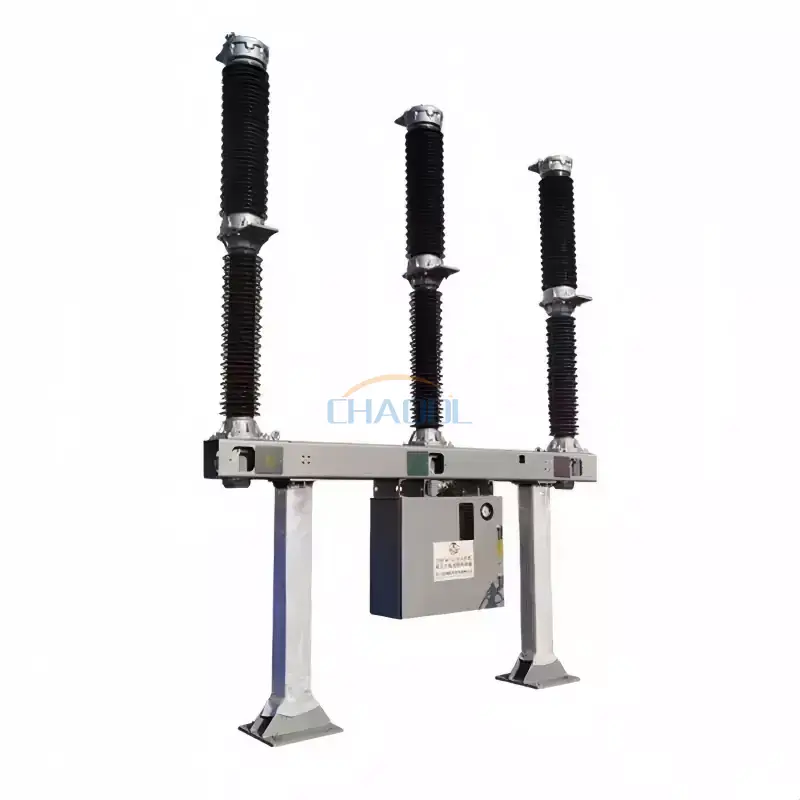

เซอร์กิตเบรกเกอร์ SF6 กลางแจ้ง 126KV

เซอร์กิตเบรกเกอร์กลางแจ้ง SF6 ขนาด 126KV (รุ่น LW36-126) เป็นอุปกรณ์สวิตชิ่งระดับการส่งไฟฟ้าแรงสูงที่ออกแบบมาสำหรับสถานีย่อยโครงข่ายไฟฟ้า ระบบส่งไฟฟ้าสาธารณูปโภค และเครือข่ายไฟฟ้าอุตสาหกรรมขนาดใหญ่ มีการใช้กันอย่างแพร่หลายในการควบคุม การป้องกัน และการสลับกระแสโหลด กระแสเกิน และกระแสไฟลัดลัดวงจร และยังสามารถทำหน้าที่เป็นเบรกเกอร์แบบผูกในระบบไฟฟ้าที่เชื่อมต่อถึงกัน

เซอร์กิตเบรกเกอร์กลางแจ้ง SF6 ขนาด 126KV นี้ใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) เป็นตัวกลางในการดับอาร์กและเป็นฉนวน รวมกับโครงสร้างเสาเดี่ยว การแยกเดี่ยวต่อเสา ในระหว่างการหยุดชะงัก หลักการดับเพลิงด้วยอาร์กพลังงานตัวเองจะสร้างการไหลของก๊าซความเร็วสูงภายในห้องอาร์คเพื่อทำให้อาร์คเย็นลงและดับได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงประสิทธิภาพการแตกหักที่มั่นคงภายใต้สภาวะความผิดปกติสูง

LW36-126 ติดตั้งกลไกการทำงานของสปริงมอเตอร์ขับเคลื่อนด้วย CT และระบบเชื่อมต่อเชิงกลแบบสามขั้นตอน ให้ประสิทธิภาพการสวิตชิ่งที่แม่นยำ ความน่าเชื่อถือเชิงกลสูง และความเสถียรในการทำงานในระยะยาวที่ยอดเยี่ยมในสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง

ลักษณะผลิตภัณฑ์

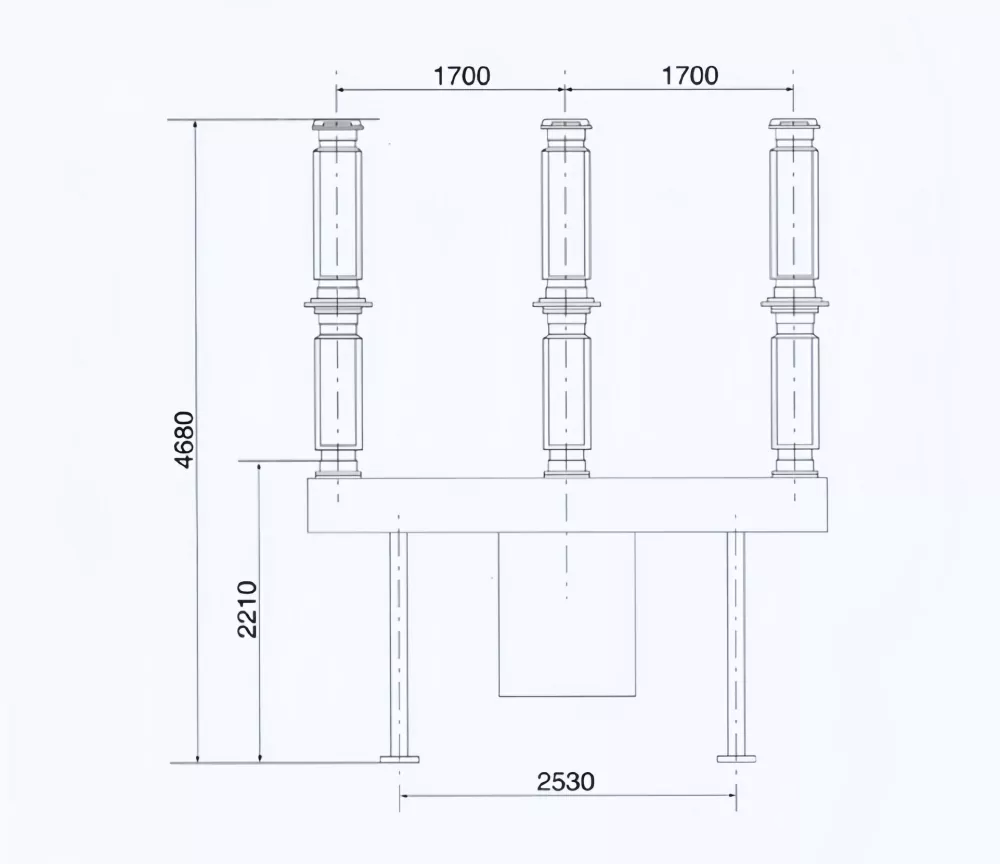

แผนภาพขนาดผลิตภัณฑ์

สภาพแวดล้อมในการทำงาน

• ระดับความสูงในการติดตั้ง: ≤ 3,000 เมตรเหนือระดับน้ำทะเล
• อุณหภูมิแวดล้อม: -30°C ถึง +40°C
• ความเร็วลมสูงสุด: ≤ 34 ม./วินาที
• ระดับมลพิษ: ประเภท III (25 มม./กิโลโวลต์)

พารามิเตอร์ทางเทคนิค

คุณสมบัติผลิตภัณฑ์

• ฉนวนก๊าซ SF6 ขั้นสูงช่วยให้มั่นใจได้ถึงการสูญเสียส่วนโค้งและประสิทธิภาพไดอิเล็กตริกที่ยอดเยี่ยม
• การออกแบบเสาแยกเดี่ยวแบบเสาเดี่ยวช่วยลดความซับซ้อนทางกลและปรับปรุงความน่าเชื่อถือ
• ความสามารถในการทำลายสูงถึง 40kA สำหรับการหยุดชะงักข้อผิดพลาดระดับการส่งสัญญาณ
• กลไกการทำงานของสปริงที่ขับเคลื่อนด้วย CT ช่วยให้มั่นใจได้ว่าการทำงานสวิตชิ่งมีความเสถียรและแม่นยำ
• เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงซึ่งมีความทนทานต่อมลพิษ ลม และการเปลี่ยนแปลงของอุณหภูมิ
• อายุการใช้งานเชิงกลยาวนานโดยมีข้อกำหนดการบำรุงรักษาต่ำสำหรับผู้ปฏิบัติงานโครงข่าย
• เข้ากันได้กับระบบอัตโนมัติของสถานีย่อยที่ทันสมัยและระบบควบคุมระยะไกล

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

เซอร์กิตเบรกเกอร์กลางแจ้ง SF6 ขนาด 126KV ประกอบด้วยห้องดับเพลิงส่วนโค้งเติมก๊าซ SF6 การรวมหม้อแปลงกระแส กลไกการทำงาน โครงสร้างรองรับที่เป็นฉนวน และระบบโครงเหล็ก ก๊าซ SF6 ทำหน้าที่เป็นทั้งฉนวนและตัวกลางในการดับอาร์ก ซึ่งให้ความเป็นฉนวนสูงและการฟื้นตัวอย่างรวดเร็วหลังจากการหยุดชะงัก

ในระหว่างสภาวะความผิดปกติ กลไกการทำงานจะขับเคลื่อนหน้าสัมผัสที่เคลื่อนที่แยกออกจากกัน ทำให้เกิดการไหลของก๊าซ SF6 ความเร็วสูงภายในห้องอาร์ค การไหลเวียนของอากาศนี้จะเย็นลงอย่างรวดเร็วและกำจัดไอออนของส่วนโค้ง ทำให้มั่นใจได้ว่ากระแสไฟฟ้าขัดข้องแรงดันสูงจะหยุดชะงักได้อย่างปลอดภัย ระบบเชื่อมโยงทางกลแบบสามขั้นตอนช่วยให้มั่นใจได้ถึงการทำงานของเสาแบบซิงโครไนซ์และความสม่ำเสมอในการแตกหักสูง

การใช้งาน

• สถานีส่งไฟฟ้าแรงสูง
• ระบบเชื่อมต่อโครงข่ายไฟฟ้า
• เครือข่ายการส่งและกระจายสาธารณูปโภค
• สถานีไฟฟ้าพลังน้ำและพลังความร้อน
• ระบบไฟฟ้าแรงสูงอุตสาหกรรม
• โครงสร้างพื้นฐานขนาดใหญ่และโครงการพลังงาน
• ระบบไฟฟ้าทางรถไฟและการขนส่ง

คำถามที่พบบ่อย

ก.คืออะไรเซอร์กิตเบรกเกอร์ SF6 กลางแจ้ง 126KVใช้สำหรับ?

ใช้เพื่อขัดขวางและควบคุมกระแสไฟฟ้าแรงสูงในเครือข่ายการส่งสัญญาณ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของสถานีย่อยและระบบไฟฟ้าในระหว่างที่เกิดข้อผิดพลาดหรือการทำงานของสวิตช์

เหตุใดจึงใช้ก๊าซ SF6 ในเซอร์กิตเบรกเกอร์

ก๊าซ SF6 มีคุณสมบัติเป็นฉนวนที่ดีเยี่ยมและมีคุณสมบัติในการดับอาร์ค ช่วยให้สามารถตัดกระแสไฟแรงดันสูงที่ผิดพลาดได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาขนาดอุปกรณ์ที่กะทัดรัดไว้

LW36-126 เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?

ใช่. ที่เซอร์กิตเบรกเกอร์ SF6 กลางแจ้ง 126KVได้รับการออกแบบมาเป็นพิเศษสำหรับสถานีไฟฟ้าย่อยกลางแจ้งและสามารถทำงานได้อย่างน่าเชื่อถือภายใต้สภาพแวดล้อมที่รุนแรง

อะไรคือข้อดีเหนือเซอร์กิตเบรกเกอร์แบบเดิม?

เมื่อเปรียบเทียบกับเบรกเกอร์แบบใช้น้ำมัน เซอร์กิตเบรกเกอร์ SF6 มีความน่าเชื่อถือที่สูงกว่า การบำรุงรักษาต่ำกว่า การสูญพันธุ์ของอาร์กที่เร็วกว่า และประสิทธิภาพที่ดีกว่าภายใต้สภาวะไฟฟ้าแรงสูง
