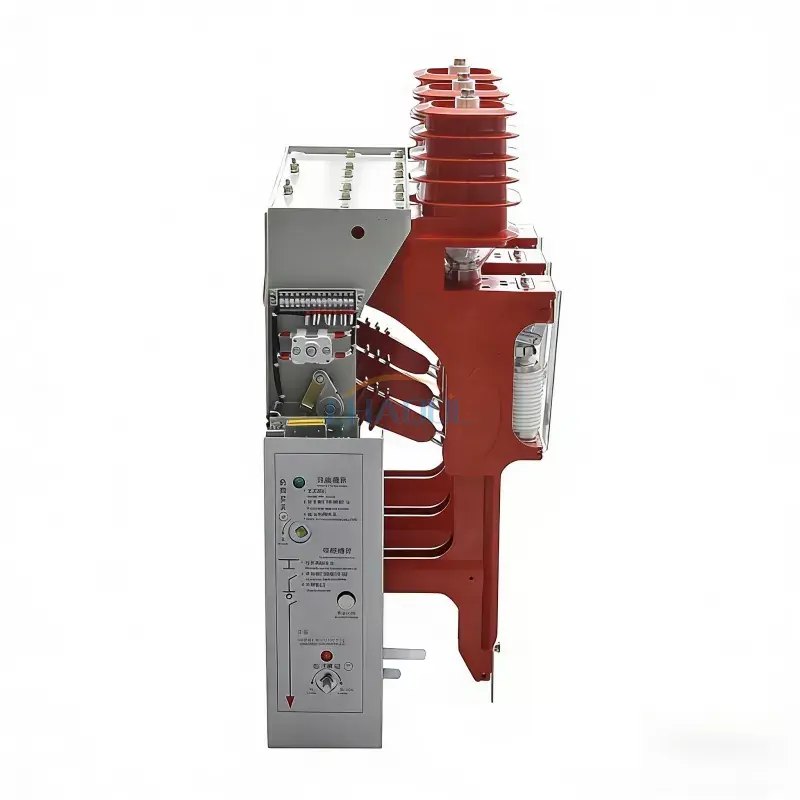

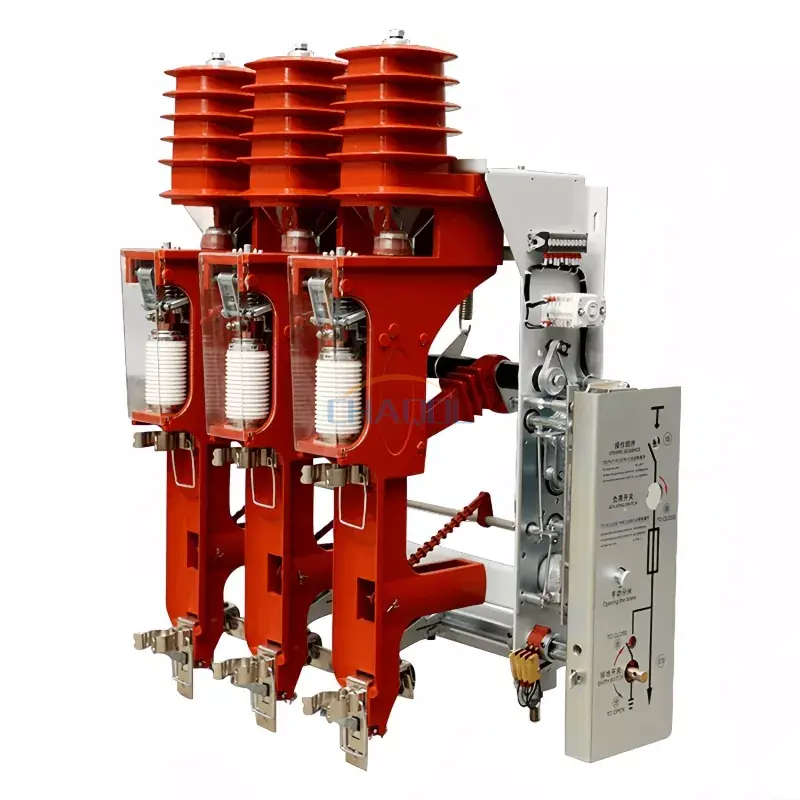

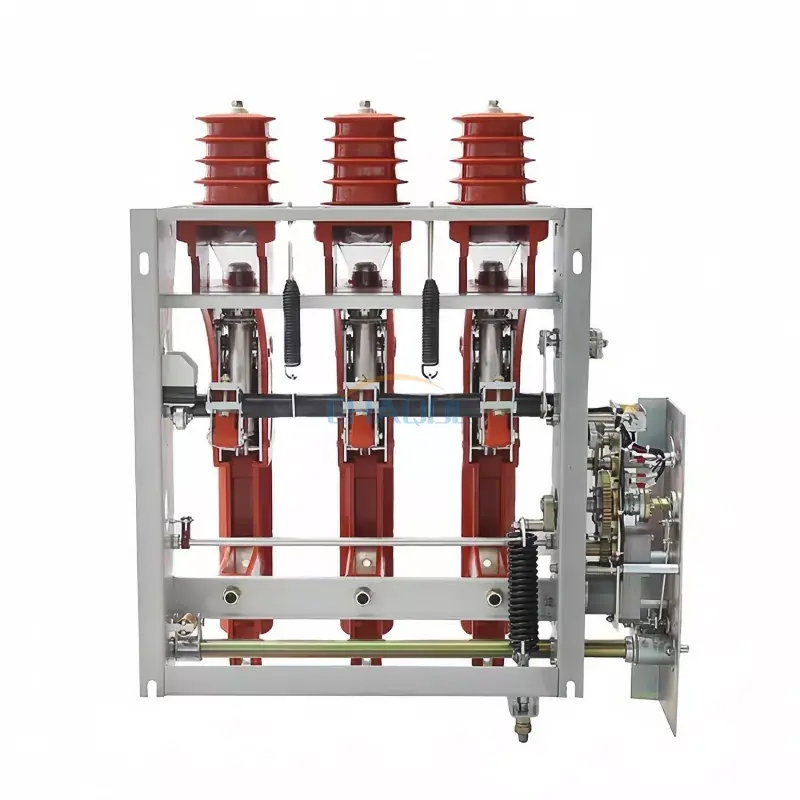

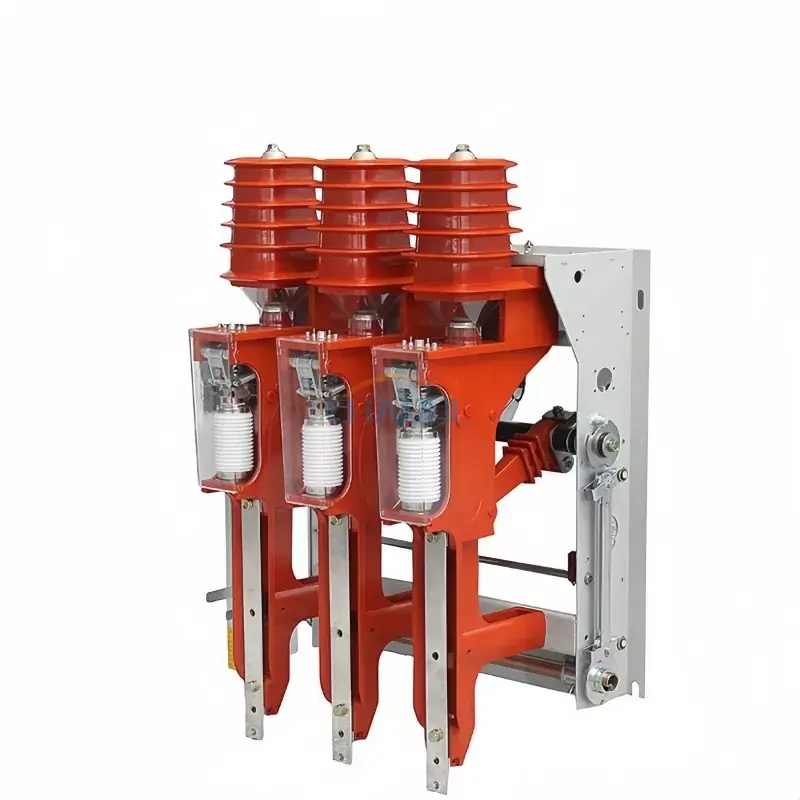

สวิตช์โหลดไฟฟ้าแรงสูงในร่ม

Model:FZN25-12/FZR25-12D

Anqiang Power เป็นผู้ผลิตสวิตช์โหลดไฟฟ้าแรงสูงในร่มในจีน สวิตช์โหลดของเรามีการออกแบบโครงสร้างการส่งผ่านที่เป็นเอกลักษณ์ โดยห้องดับเพลิงแบบอาร์กจะทนทานต่อแรงดันไฟฟ้าสูงในช่วงเวลาปิดและเปิดเท่านั้น ดังนั้นจึงมีขนาดกะทัดรัดและน้ำหนักเบา ช่วยให้สามารถทำงานพร้อมกันได้ทั้งหน้าสัมผัสแยกและหน้าสัมผัสดับเพลิง

ส่งคำถาม

รายละเอียดสินค้า

อันเชียง พาวเวอร์นำเสนอซีรีส์ FZN25 และ FZRN25 เจเนอเรชั่นถัดไปสวิตช์โหลดไฟฟ้าแรงสูงในร่มสำหรับยูนิตหลักวงแหวน 12kV, 50Hz (RMU) ออกแบบทางวิศวกรรมด้วยหน้าสัมผัสแยกออกฤทธิ์โดยตรงที่เชื่อมโยงกับตัวขัดขวางสุญญากาศสวิตช์เหล่านี้จะส่งมอบการสร้าง/ทำลายโหลดแบบไม่มีส่วนโค้งและแข็งแกร่งป้องกันการลัดวงจร(สำหรับ FZRN25) ไม่ว่าคุณจะใช้งานสถานีไฟฟ้าย่อย ตู้รวบรวมพลังงานลม หรือโรงงานอุตสาหกรรม ซีรีส์ FZN25/FZRN25 ของเรารับประกันการควบคุมโหลดและความปลอดภัยที่เชื่อถือได้

FZN25 กับ FZRN25: รุ่นใดที่เหมาะกับหม้อแปลงและแอปพลิเคชัน RMU ของคุณ

FZN25-12D/T630-20

สวิตช์โหลดบริสุทธิ์

✓ จัดอันดับปัจจุบัน:630A
✓ การลัดวงจร:ไม่มี (ไม่มีฟิวส์)
✓ ดีที่สุดสำหรับ:การสลับลูปสายเคเบิล, สวิตช์หลัก RMU, รอบการโหลดบ่อยครั้ง
✓ การใช้งานทั่วไป:การสลับหม้อแปลงไฟฟ้าแบบไม่มีโหลดสูงสุด 1250kVA

FZRN25-12D/T125-31.5

อุปกรณ์รวมฟิวส์

✓ จัดอันดับปัจจุบัน:125A (โหลด) / 31.5kA (ผิดพลาด)
✓ การลัดวงจร:31.5kA (ฟิวส์ SDLAJ-12)
✓ ดีที่สุดสำหรับ:การป้องกันหลักของหม้อแปลง, การแยกข้อผิดพลาดสูงถึง 31.5kA
✓ โอนปัจจุบัน:2000A (การประสานงานของสวิตช์โหลดฟิวส์ฟิวส์เรียบ)

📍 คู่มือการสมัครและการเลือก: สถานการณ์จริง

✅ สถานการณ์ที่ 1: 12kV Ring Main Unit (RMU) เป็นสวิตช์ขาเข้า/ลูป
ใช้FZN25เป็นสวิตช์แบ่งโหลดหลัก รองรับกระแสลูป 630A ปิดและเปิดเครือข่ายวงแหวน สวิตช์กราวด์ในตัวช่วยให้สามารถต่อสายดินได้อย่างปลอดภัยระหว่างการบำรุงรักษา

✅ สถานการณ์ที่ 2: การป้องกันตัวป้อนหม้อแปลง (เช่น 1000kVA, 1250kVA)
เลือกFZRN25. ฟิวส์ (SDLAJ-12) จะเคลียร์เฟสต่อเฟสและข้อผิดพลาดของสายดินได้สูงถึง 31.5kA ในขณะที่สวิตช์โหลดสุญญากาศจะจัดการกับกระแสโหลดปกติได้สูงถึง 125A เหมาะสำหรับตู้เก็บลม/แสงอาทิตย์และสถานีย่อยที่มีขนาดกะทัดรัด.

✅ สถานการณ์ที่ 3: การสลับหม้อแปลงที่ไม่มีโหลด (≤1250kVA)
ทั้ง FZN25 และ FZRN25 สามารถปิดหม้อแปลงที่ไม่มีโหลดได้ เนื่องจากมีการกู้คืนไดอิเล็กตริกสูงของผู้ขัดขวางสุญญากาศ อย่างไรก็ตาม หากคุณคาดว่าจะเกิดข้อผิดพลาดในการลัดวงจรบ่อยครั้ง ให้เลือกเสมอFZRN25.

📋 ข้อมูลจำเพาะทางเทคนิค

ชื่อโครงการ	ค่าพารามิเตอร์
ชื่อโครงการ	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	12 เควี
ความถี่ที่กำหนด	50 เฮิรตซ์
จัดอันดับความเสถียรแบบไดนามิกในปัจจุบัน	50 ก.พ	—
จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่	630 ก	125 ก
จัดอันดับกระแสทำลายวงปิด	630 ก	125 ก
จัดอันดับการชาร์จสายเคเบิลและกระแสไฟกระชาก	10 ก
การปิดหม้อแปลงที่ไม่ได้โหลด (ความจุ)	1250 เควีเอ
จัดอันดับกระแสไฟลัดวงจร	—	31.5 ก.พ
จัดอันดับการถ่ายโอนปัจจุบัน	—	2000 ก
ฟิวส์รุ่น	—	SDLAJ-12
การส่งออกพลังงานกระแทก	—	2-5 เจ (กลาง)
พิกัดกระแสไฟฟ้าลัดวงจร	50 ก.พ
จัดอันดับกระแสความเสถียรแบบไดนามิกของสวิตช์กราวด์	50 ก.พ
สวิตช์กราวด์ 2S กระแสไฟเสถียร	20 ก.พ
พิกัดแรงดันไฟฟ้าของวงจรเสริม	เอซี/ดีซี220,110
ชีวิตเครื่องกล	10,000 ครั้ง

📐 การเขียนแบบโครงร่างและการแยกส่วนประกอบ

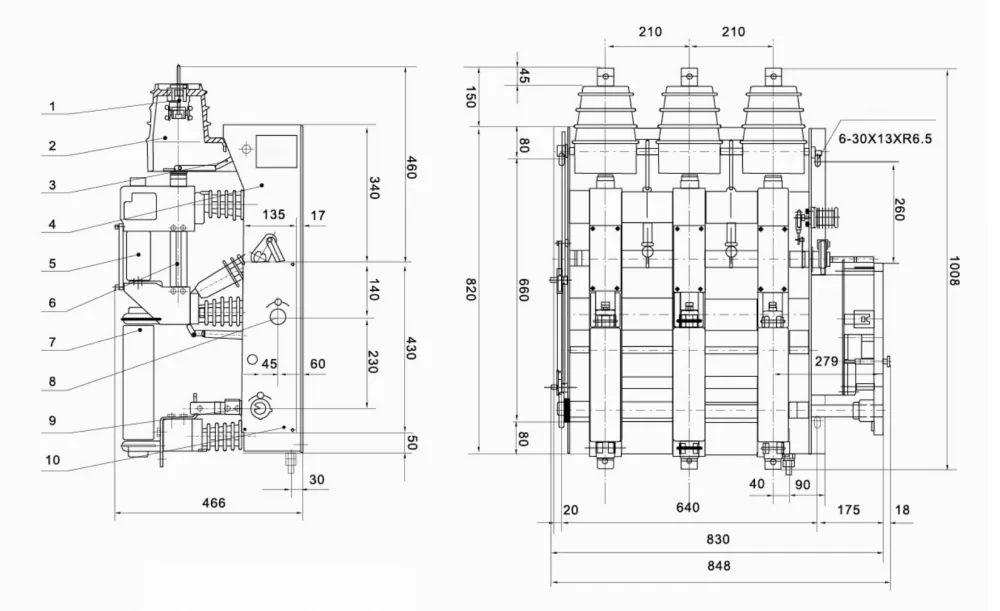

FZRN25-12D– 1. หน้าสัมผัสแบบอยู่กับที่ 2. ฝาครอบฉนวน 3. วาล์ว 4. โครง 5. ตัวขัดขวางสุญญากาศ 6. กระบอกนำไฟฟ้า 7. ฟิวส์ 8. เพลากักเก็บพลังงาน 9. เพลาสวิตช์กราวด์ 10. แผงควบคุม

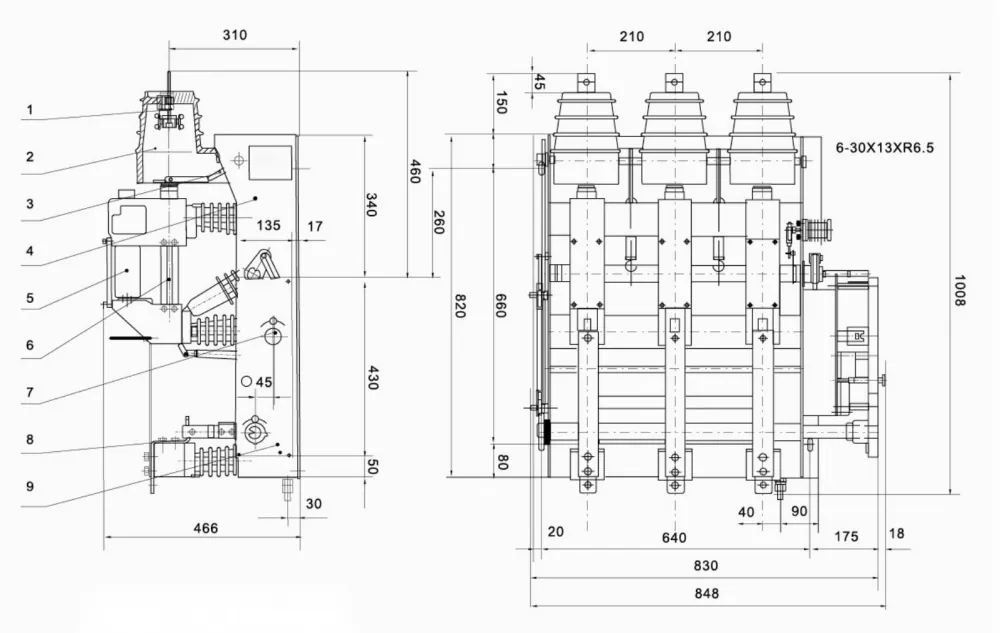

FZN25-12D– โครงสร้างแข็งแรงทนทานแบบเดียวกัน แต่ไม่มีตัวยึดฟิวส์ หน้าสัมผัสแบบแยกออกโดยตรง + ตัวขัดขวางสุญญากาศช่วยให้มั่นใจในการสลับโหลดอย่างปลอดภัย

ทั้งสองรุ่นสามารถใช้งานร่วมกับKYN28-12, HXGN-12 และกล่องหุ้ม RMU แบบโมดูลาร์. มีกลไกมอเตอร์ไฟฟ้าเสริมสำหรับการรวม SCADA ระยะไกล ติดต่อเราเพื่อเขียนแบบ CAD (DXF/PDF)

🏭 ทำไมต้อง Anqiang Power? – พันธมิตรที่เชื่อถือได้ของคุณสำหรับสวิตช์โหลด 12kV

โรงงานโดยตรง– ไม่มีพ่อค้าคนกลาง ราคาดีกว่า และระยะเวลาดำเนินการ (15-25 วัน)
ทดสอบประเภทแล้ว– GB3804, IEC 60265-1 ได้รับการรับรองอย่างสมบูรณ์
การปรับแต่งพร้อมแล้ว– การทำงานด้วยไฟฟ้า สวิตช์เสริม อินเตอร์ล็อคพิเศษ
การอ้างอิงทั่วโลก– จำหน่ายไปยังเอเชียตะวันออกเฉียงใต้, ตะวันออกกลาง, แอฟริกา, อเมริกาใต้

📌 อ้างอิงโครงการจริง:

✅ ฟิลิปปินส์– FZN25-12D/T630-20 จำนวน 200+ หน่วยที่จัดหาให้กับบริษัทสาธารณูปโภคในเมโทรมะนิลาเพื่ออัพเกรดตู้ RMU (ปี 2024–2025)

✅ เวียดนาม– FZRN25-12D/T125-31.5 จำนวน 150 ชุดใช้งานในตู้เก็บโซลาร์ฟาร์ม (จังหวัด Binh Thuan โครงการ 50MW)

คำถามที่พบบ่อย

คำถามที่ 1: FZN25 และ FZRN25 แตกต่างกันอย่างไร
ตอบ: FZN25 เป็นสวิตช์โหลดล้วนๆ (สูงสุด 630A ไม่มีฟิวส์ภายใน) FZRN25 เป็นอุปกรณ์รวมฟิวส์ (สวิตช์โหลด + ฟิวส์) ที่สามารถตัดกระแสไฟฟ้าลัดวงจรได้สูงสุดถึง 31.5kA ใช้ FZRN25 เมื่อคุณต้องการการป้องกันไฟฟ้าลัดวงจรของหม้อแปลง

คำถามที่ 2: “กระแสการถ่ายโอนที่ได้รับการจัดอันดับ” หมายถึงอะไรใน FZRN25
ตอบ: กระแสไฟถ่ายโอน (2000A) คือกระแสสูงสุดที่สวิตช์โหลดสามารถขาดได้เมื่อเปิดใช้งานตัวหยุดฟิวส์ สูงกว่าค่านี้ ฟิวส์เพียงอย่างเดียวจะขัดจังหวะข้อผิดพลาด FZRN25 ของ Anqiang Power รับประกันการประสานงานที่เชื่อถือได้

คำถามที่ 3: ฉันสามารถติดตั้งเครื่องควบคุมระบบไฟฟ้าบน FZN25/FZRN25 ได้หรือไม่
ตอบ: ได้ ทั้งสองรุ่นรองรับการทำงานด้วยไฟฟ้าด้วยไฟ AC/DC 110V หรือ 220V เหมาะสำหรับการควบคุมระยะไกลและระบบ SCADA

คำถามที่ 4: อายุการใช้งานทางกลของสวิตช์โหลดเหล่านี้คือเท่าใด
A: ทำงานได้ 10,000 ครั้งภายใต้สภาวะการบริการปกติ เนื่องจากมีตัวขัดขวางสุญญากาศแบบปิดผนึกและกลไกสปริงที่แข็งแกร่ง

Q5: คุณให้ตัวอย่างก่อนสั่งซื้อจำนวนมากหรือไม่?
ตอบ: อย่างแน่นอน ตัวอย่างก่อนการผลิตมีระยะเวลารอคอยสินค้า 7-10 วัน เรายังสนับสนุนการทดสอบพยานจากโรงงานอีกด้วย

💻 ต้องการโซลูชันหรือรายการราคาที่กำหนดเองหรือไม่

บอกพิกัดกระแส ประเภทการทำงาน (แบบใช้เอง/ไฟฟ้า) และความจุของหม้อแปลงให้เราทราบ เราจะตอบกลับภายใน 24 ชั่วโมง
