ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้ามืออาชีพอันเชียง พาวเวอร์ให้ความน่าเชื่อถือหม้อแปลงกระแสลำดับเป็นศูนย์ออกแบบมาเพื่อตรวจจับกระแสไฟตกค้างและรองรับการป้องกันข้อผิดพลาดของดินในระบบจำหน่ายไฟฟ้า โครงสร้างแบบแยกแกน ประสิทธิภาพแม่เหล็กที่มั่นคง และการติดตั้งที่สะดวกสบาย ทำให้เหมาะสำหรับการป้องกันและการตรวจสอบการใช้งานที่การตรวจจับข้อผิดพลาดที่รวดเร็วและการทำงานที่เชื่อถือได้เป็นสิ่งจำเป็น
หม้อแปลงกระแสไฟฟ้าแบบ Zero Sequence เป็นหม้อแปลงกระแสไฟฟ้าแบบพิเศษที่ใช้ในการตรวจจับกระแสไฟฟ้าตกค้างหรือกระแสไฟฟ้าเป็นศูนย์ที่เกิดจากความไม่สมดุลของกระแสไฟฟ้าและความผิดพลาดของดิน แตกต่างจากหม้อแปลงกระแสทั่วไปที่วัดกระแสแต่ละเฟสเป็นหลัก อุปกรณ์นี้จะตรวจสอบกระแสรวมที่ไหลผ่านแกนหม้อแปลง ภายใต้สภาวะการทำงานปกติ ผลรวมเวกเตอร์ของกระแสที่ตรวจสอบจะใกล้เคียงกับศูนย์ เมื่อเกิดความผิดปกติของโลกหรือเส้นทางการรั่วไหล ความสมดุลจะเปลี่ยนไปและตรวจพบกระแสไฟฟ้าตกค้าง จากนั้นสัญญาณนี้สามารถถ่ายโอนไปยังรีเลย์ป้องกันเพื่อเริ่มต้นการดำเนินการป้องกันที่เหมาะสม
สำหรับเครือข่ายการจำหน่ายทางอุตสาหกรรม สถานีไฟฟ้าย่อย ชุดสวิตช์เกียร์ และโครงการปรับปรุง การเลือกหม้อแปลงที่เหมาะสมต้องคำนึงถึงการออกแบบหลัก ขนาดรูรับแสง ฉนวน วิธีการติดตั้ง ความแม่นยำ ความเข้ากันได้ของรีเลย์ และสภาพแวดล้อม หม้อแปลงกระแส Zero Sequence ที่เลือกอย่างเหมาะสมสามารถปรับปรุงการตรวจสอบข้อผิดพลาดในขณะที่ช่วยให้ระบบป้องกันตอบสนองได้อย่างมีประสิทธิภาพมากขึ้น
หม้อแปลงกระแสไฟฟ้าลำดับศูนย์คืออะไร?
หม้อแปลงกระแสไฟฟ้าลำดับศูนย์ทำงานอย่างไร?
อะไรคือคุณสมบัติที่สำคัญของหม้อแปลงกระแสไฟฟ้าลำดับศูนย์สมัยใหม่?
หม้อแปลงไฟฟ้ากระแสสลับแบบ Zero Sequence ใช้ที่ไหน?
คุณควรเลือกหม้อแปลงไฟฟ้าที่เหมาะสมอย่างไร?
สิ่งที่ควรพิจารณาระหว่างการติดตั้ง?
ข้อมูลจำเพาะของผลิตภัณฑ์และการอ้างอิงการเลือก
หม้อแปลงกระแสแบบ Zero Sequence มักเรียกว่าหม้อแปลงกระแสสมดุลหลักหรือหม้อแปลงกระแสตกค้าง ได้รับการออกแบบมาเพื่อตรวจจับความไม่สมดุลของกระแสภายในวงจรไฟฟ้า การใช้งานหลักคือการระบุกระแสตกค้างที่เกี่ยวข้องกับความผิดปกติของโลก ปัญหาฉนวน หรือเส้นทางการรั่วไหล
แนวคิดการทำงานแตกต่างจากหม้อแปลงกระแสเฟสทั่วไป แทนที่จะวัดตัวนำเพียงตัวเดียว ตัวนำที่อยู่ในวงจรป้องกันจะผ่านแกนแม่เหล็ก เมื่อกระแสที่ไหลผ่านตัวนำมีความสมดุล ผลของแม่เหล็กจะหักล้างซึ่งกันและกันเป็นส่วนใหญ่ เมื่อฟอลต์ทำให้กระแสไหลผ่านเส้นทางที่ไม่ได้ตั้งใจ สนามแม่เหล็กตกค้างจะพัฒนาในแกนกลาง และขดลวดทุติยภูมิจะสร้างสัญญาณที่สอดคล้องกัน
หลักการทำงานนี้ช่วยให้หม้อแปลงทำงานร่วมกับรีเลย์ป้องกันและอุปกรณ์ตรวจสอบอื่น ๆ ได้ สำหรับวิศวกรไฟฟ้าและผู้วางระบบ อุปกรณ์ดังกล่าวจึงทำหน้าที่เป็นส่วนประกอบการตรวจจับที่สำคัญภายในแผนการป้องกันข้อผิดพลาดของโลกโดยรวม
หลักการทำงานมีความเกี่ยวข้องอย่างใกล้ชิดกับกฎหมายปัจจุบันของ Kirchhoff ในวงจรสามเฟสที่สมดุล ผลรวมเวกเตอร์ของกระแสเฟสตามทฤษฎีจะเป็นศูนย์:
เอีย + ไอบี + ไอซี = 0
ด้วยเหตุนี้ ฟลักซ์แม่เหล็กที่เกิดขึ้นภายในแกนจึงลดลง และเอาต์พุตทุติยภูมิยังคงมีขนาดเล็กมาก
เมื่อเกิดข้อผิดพลาดของโลก ส่วนหนึ่งของกระแสจะออกจากวงจรที่ต้องการผ่านเส้นทางที่ไม่ได้ตั้งใจ ยอดคงเหลือปัจจุบันจึงถูกรบกวน:
เอีย + ไอบี + ไอซี ≠ 0
กระแสตกค้างที่เกิดขึ้นจะสร้างฟลักซ์แม่เหล็กในแกนกลาง ขดลวดทุติยภูมิจะสร้างสัญญาณไฟฟ้าที่สามารถตรวจจับได้โดยรีเลย์ป้องกัน
ลำดับการป้องกันโดยทั่วไปสามารถสรุปได้ดังนี้:
กระบวนการนี้ช่วยให้ระบบป้องกันสามารถระบุกระแสตกค้างที่ผิดปกติได้โดยไม่ต้องอาศัยการวัดจากหม้อแปลงกระแสแต่ละเฟสเพียงอย่างเดียว

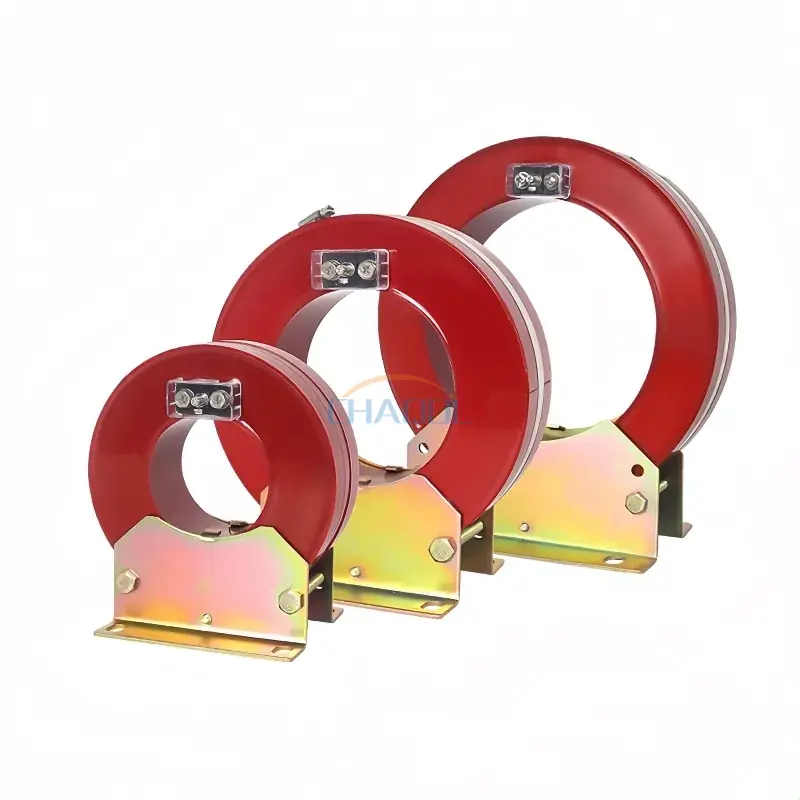

สำหรับการใช้งานไฟฟ้าทางอุตสาหกรรม โครงสร้างทางกลและสมรรถนะทางแม่เหล็กไฟฟ้ามีความสำคัญเท่าเทียมกัน ซีรีส์ LXK ของ Anqiang Power ใช้การออกแบบแบบแยกแกนพร้อมการหล่อสุญญากาศอีพอกซีเรซิน ช่วยให้สามารถติดตั้งหม้อแปลงรอบๆ สายเคเบิลหลักที่มีอยู่ได้โดยไม่จำเป็นต้องถอดสายเคเบิลออก สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับโครงการปรับปรุงและบำรุงรักษาซึ่งการลดการหยุดทำงานเป็นสิ่งสำคัญอันดับแรก
ควรพิจารณาคุณสมบัติหลายประการเมื่อประเมินหม้อแปลงประเภทนี้:
คุณลักษณะเหล่านี้ทำให้การออกแบบแบบแยกแกนใช้งานได้จริงโดยเฉพาะเมื่ออัพเกรดโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่โดยไม่ต้องดัดแปลงวงจรหลักอย่างกว้างขวาง
หม้อแปลงกระแสไฟฟ้าแบบ Zero Sequence สามารถรวมเข้ากับระบบจำหน่ายและป้องกันกำลังได้หลากหลาย บทบาทหลักคือการให้ข้อมูลกระแสตกค้างแก่อุปกรณ์ป้องกันหรือตรวจสอบอุปกรณ์
การใช้งานทั่วไปได้แก่:
ตัวอย่างเช่น ในตู้กระจายสินค้า หม้อแปลงสามารถตรวจสอบตัวนำที่ป้อนวงจรดาวน์สตรีมได้ หากการเสื่อมสภาพของฉนวนทำให้กระแสไหลลงดิน กระแสตกค้างที่เกิดขึ้นจะถูกตรวจจับและส่งไปยังรีเลย์ป้องกัน รีเลย์สามารถระบุได้ว่าสภาวะที่วัดได้จำเป็นต้องหยุดชะงักของวงจรหรือไม่
แนวทางนี้มีประโยชน์เนื่องจากการตรวจหาสภาวะกระแสไฟฟ้าที่ผิดปกติตั้งแต่เนิ่นๆ สามารถช่วยลดความเสี่ยงที่อุปกรณ์จะเสียหาย ระยะเวลาหยุดทำงานที่ขยายออกไป และเหตุการณ์ด้านความปลอดภัยทางไฟฟ้า
การเลือก Zero Sequence Current Transformer ไม่ควรขึ้นอยู่กับขนาดรูรับแสงเพียงอย่างเดียว วิศวกรควรประเมินระบบไฟฟ้า สภาพแวดล้อมการติดตั้ง รีเลย์ป้องกัน และการจัดวางทางกลร่วมกัน
| ปัจจัยการคัดเลือก | สิ่งที่ต้องพิจารณา | ทำไมมันถึงสำคัญ |
|---|---|---|
| รูรับแสงหลัก | จับคู่เส้นผ่านศูนย์กลางด้านในกับการจัดวางสายเคเบิลหรือตัวนำ | รับประกันการติดตั้งจริงและการกวาดล้างที่เพียงพอ |
| แรงดันไฟฟ้าของระบบ | ยืนยันความเข้ากันได้กับระบบไฟฟ้า | รองรับฉนวนที่เหมาะสมและการทำงานที่ปลอดภัย |
| กระแสคงเหลือ | กำหนดช่วงการตรวจจับที่คาดหวัง | ช่วยให้มั่นใจได้ถึงความไวในการป้องกันที่เหมาะสม |
| ความเข้ากันได้ของรีเลย์ | ตรวจสอบข้อกำหนดเอาต์พุตรองและรีเลย์ | ตรวจสอบให้แน่ใจว่าระบบป้องกันสามารถตีความสัญญาณได้อย่างถูกต้อง |
| วิธีการติดตั้ง | พิจารณาโครงสร้างแบบโซลิดคอร์หรือแบบแยกคอร์ | รุ่น Split-core มีข้อดีสำหรับการติดตั้งเพิ่มเติม |
| สภาพแวดล้อม | อุณหภูมิ ระดับมลพิษ ความชื้น และสถานที่ติดตั้ง | รองรับการทำงานระยะยาวที่เชื่อถือได้ |
สำหรับการใช้งานเพิ่มเติม หม้อแปลงแยกแกนสามารถให้ข้อได้เปรียบเชิงปฏิบัติที่สำคัญได้ เนื่องจากโดยทั่วไปช่างเทคนิคสามารถติดตั้งรอบๆ การจัดเรียงสายเคเบิลที่มีอยู่ แทนที่จะรื้อวงจรหลักทั้งหมด
การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการวัดกระแสไฟตกค้างที่เชื่อถือได้ การกำหนดเส้นทางตัวนำผ่านรูรับแสงของหม้อแปลงควรเป็นไปตามการออกแบบการป้องกัน เพื่อให้หม้อแปลงวัดความสัมพันธ์ปัจจุบันที่สมบูรณ์ของวงจรที่ได้รับการป้องกัน
ก่อนการติดตั้ง วิศวกรควรตรวจสอบ:
สำหรับซีรีส์ LXK อ้างอิง สภาพการทำงานปกติที่ระบุไว้รวมถึงการติดตั้งภายในอาคาร ช่วงอุณหภูมิแวดล้อม -5°C ถึง 40°C และสภาพแวดล้อมที่ไม่กัดกร่อนและมีมลภาวะต่ำ วิศวกรควรยืนยันเงื่อนไขจริงของโครงการโดยเทียบกับเอกสารทางเทคนิคของผลิตภัณฑ์ที่เลือกก่อนการติดตั้ง
ซีรีส์ LXK ของ Anqiang Power มีตัวเลือกรูรับแสงหลายช่องเพื่อรองรับการจัดวางสายเคเบิลหลักที่แตกต่างกัน ขนาดที่มีอยู่มีตั้งแต่ประมาณ 80 มม. ถึง 300 มม. ทำให้วิศวกรมีความยืดหยุ่นเมื่อรวมหม้อแปลงเข้ากับอุปกรณ์กระจายที่มีอยู่
| แบบอย่าง | รูรับแสง D | มิติ E | มิติ L | ขนาด L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 มม | 130 มม | 123 มม |
| LXK-100 | Φ100 | 58 มม | 130 มม | 122 มม |
| LXK-120 | Φ120 | 57 มม | 130 มม | 120 มม |
| LXK-150 | Φ150 | 58 มม | 190 มม | 123 มม |
| LXK-180 | Φ180 | 58 มม | 190 มม | 125 มม |
| LXK-200 | Φ200 | 60 มม | 280 มม | 129 มม |
| LXK-240 | Φ240 | 80 มม | 280 มม | 167 มม |
| LXK-260 | Φ260 | 55 มม | 280 มม | 120 มม |
| LXK-300 | Φ300 | 80 มม | 280 มม | 170 มม |
สำหรับข้อมูลผลิตภัณฑ์โดยละเอียด วิศวกรสามารถตรวจสอบได้ที่หน้าผลิตภัณฑ์หม้อแปลงกระแส Zero Sequenceและเปรียบเทียบขนาดรูรับแสงที่มีกับข้อกำหนดทางกายภาพของการติดตั้ง
วัตถุประสงค์หลักคือเพื่อตรวจจับกระแสตกค้างหรือกระแสลำดับศูนย์ที่เกี่ยวข้องกับความผิดปกติของโลกและการรั่วไหลของกระแส สามารถเชื่อมต่อเอาต์พุตเข้ากับรีเลย์ป้องกันเพื่อตรวจสอบและแยกข้อผิดพลาดได้
ใช่. โครงสร้างแบบแยกแกนมีข้อได้เปรียบเป็นพิเศษสำหรับการติดตั้งเพิ่มเติมและการบำรุงรักษา เนื่องจากสามารถประกอบหม้อแปลงเข้ากับสายเคเบิลที่มีอยู่โดยไม่ต้องถอดสายเคเบิลหลักออก
โดยทั่วไปหม้อแปลงกระแสแบบธรรมดาจะวัดกระแสในตัวนำแต่ละตัว ในขณะที่หม้อแปลงแบบลำดับศูนย์จะตรวจจับกระแสตกค้างที่เกิดจากความสัมพันธ์แบบเวกเตอร์ของตัวนำที่ผ่านแกนกลาง
การใช้งานทั่วไป ได้แก่ ตู้กระจายสินค้า สถานีไฟฟ้าย่อย ยูนิตหลักของวงแหวน ระบบป้องกันหม้อแปลง ชุดสวิตช์เกียร์ และแผงป้องกันเซอร์กิตเบรกเกอร์
ปัจจัยสำคัญ ได้แก่ ช่องรับแสงหลัก ข้อกำหนดของระบบไฟฟ้า กระแสไฟฟ้าตกค้างที่คาดหวัง เอาต์พุตสำรอง ความเข้ากันได้ของรีเลย์ ข้อกำหนดด้านฉนวน วิธีการติดตั้ง และสภาพแวดล้อม
หม้อแปลงกระแสไฟฟ้าแบบ Zero Sequence เป็นส่วนประกอบการตรวจจับที่สำคัญสำหรับการตรวจจับข้อผิดพลาดของโลกและระบบป้องกันไฟฟ้าสมัยใหม่ ด้วยการตรวจสอบกระแสตกค้างที่สร้างขึ้นเมื่อสมดุลกระแสปกติถูกรบกวน ทำให้รีเลย์ป้องกันมีข้อมูลอันมีค่าสำหรับการระบุสภาวะการทำงานที่ผิดปกติ โครงสร้างแบบแยกแกนช่วยเพิ่มความยืดหยุ่นในการติดตั้ง โดยเฉพาะในโครงการปรับปรุงและบำรุงรักษา
สำหรับโครงการที่ต้องการการตรวจจับกระแสตกค้างที่เชื่อถือได้ Anqiang Power นำเสนอโซลูชันซีรีส์ LXK ที่มีขนาดรูรับแสงหลายขนาด การหล่อสุญญากาศอีพอกซีเรซิน แกนเหล็กซิลิกอนรีดเย็น และขดลวดทองแดงไร้ออกซิเจน หากคุณกำลังเลือกหม้อแปลงที่เหมาะสมสำหรับเครือข่ายการจำหน่าย ชุดสวิตช์เกียร์ หรือระบบป้องกันติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิคของคุณและค้นหาโซลูชันหม้อแปลงกระแสไฟฟ้าแบบ Zero Sequence ที่เหมาะสมสำหรับการใช้งานของคุณ
