หม้อแปลงกระแสไฟฟ้าผ่านแกนหลักทำงานอย่างไร?

เชิงนามธรรม: ผ่านหม้อแปลงกระแสหลักเป็นอุปกรณ์สำคัญในระบบไฟฟ้า ช่วยให้สามารถวัดกระแสไฟฟ้าได้อย่างแม่นยำสำหรับการตรวจสอบ การป้องกัน และการควบคุม บทความนี้จะสำรวจหลักการทำงาน ข้อดี ข้อควรพิจารณาในการติดตั้ง และข้อกังวลทั่วไปของลูกค้า ช่วยให้วิศวกรและผู้จัดการสิ่งอำนวยความสะดวกตัดสินใจได้อย่างมีข้อมูล

สารบัญ

• หม้อแปลงกระแสผ่านแกนคืออะไร?
• หลักการทำงานของหม้อแปลงกระแสหลักผ่าน
• ข้อได้เปรียบที่สำคัญ
• ข้อควรพิจารณาในการติดตั้ง
• การใช้งานทั่วไป
• ปัญหาทั่วไปและการแก้ไขปัญหา
• คำถามที่พบบ่อย

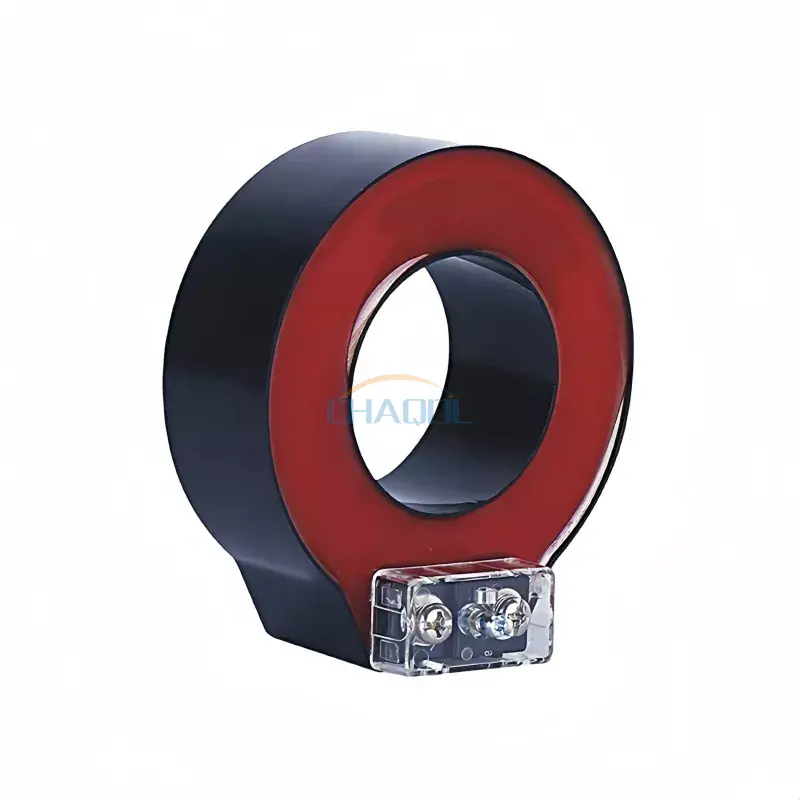

หม้อแปลงกระแสผ่านแกนคืออะไร?

A ผ่านหม้อแปลงกระแสหลัก (TCCT)เป็นอุปกรณ์ไฟฟ้าที่ออกแบบมาเพื่อวัดไฟฟ้ากระแสสลับ (AC) โดยผลิตกระแสไฟฟ้ารีดิวซ์เป็นสัดส่วนกับกระแสไฟฟ้าในวงจรปฐมภูมิ แตกต่างจากหม้อแปลงชนิดหน้าต่างหรือแบบแยกแกน ตัวนำจะผ่านแกนของ TCCT โดยตรง ทำให้มีการออกแบบที่กะทัดรัดและการวัดที่แม่นยำ

• ตัวนำหลักผ่านแกนโดยตรง
• ขดลวดทุติยภูมิช่วยลดกระแสไฟในการวัด
• ใช้สำหรับรีเลย์ป้องกัน มิเตอร์ และระบบตรวจสอบ

หลักการทำงานของหม้อแปลงกระแสหลักผ่าน

TCCT ดำเนินงานบนพื้นฐานของการเหนี่ยวนำแม่เหล็กไฟฟ้า. ตัวนำหลักจะสร้างสนามแม่เหล็กตามสัดส่วนของกระแสที่ไหลผ่าน สนามแม่เหล็กนี้เหนี่ยวนำกระแสไฟฟ้าในขดลวดทุติยภูมิ ซึ่งสามารถวัดได้อย่างปลอดภัยด้วยเครื่องมือโดยไม่ต้องสัมผัสกับไฟฟ้าแรงสูงโดยตรง

ข้อได้เปรียบที่สำคัญ

• การออกแบบที่กะทัดรัด:พอดีกับการติดตั้งสวิตช์เกียร์และแผงได้อย่างง่ายดาย
• ความแม่นยำสูง:การวัดที่เชื่อถือได้สำหรับรีเลย์ป้องกันและอุปกรณ์วัดแสง
• ทนทาน:โครงสร้างที่แข็งแกร่งสำหรับการดำเนินงานระยะยาวในสภาพแวดล้อมทางอุตสาหกรรม
• บำรุงรักษาง่าย:ต้องการการบำรุงรักษาน้อยที่สุดเนื่องจากโครงสร้างเรียบง่าย

ข้อควรพิจารณาในการติดตั้ง

การติดตั้งที่เหมาะสมช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุดของ TCCT ปัจจัยสำคัญ ได้แก่ :

1. ตรวจสอบให้แน่ใจว่าตัวนำหลักอยู่ตรงกลางผ่านแกนเพื่อหลีกเลี่ยงข้อผิดพลาดในการวัด
2. ตรวจสอบสายไฟรองและขั้วที่ถูกต้องเพื่อการอ่านที่แม่นยำ
3. รักษาระยะห่างของฉนวนที่เหมาะสมเพื่อป้องกันอันตรายจากไฟฟ้า
4. พิจารณาสภาพแวดล้อม: อุณหภูมิ ความชื้น และการสั่นสะเทือนอาจส่งผลต่อประสิทธิภาพการทำงาน

สำหรับคำแนะนำในการติดตั้งเฉพาะและคำแนะนำด้านความปลอดภัย Anqiang Power มีคู่มือโดยละเอียดสำหรับ TCCT แต่ละรุ่น

การใช้งานทั่วไป

• การวัดพลังงานในโรงงานอุตสาหกรรมและเชิงพาณิชย์
• การตรวจสอบกระแสไฟฟ้าสำหรับสวิตช์เกียร์และหม้อแปลงไฟฟ้า
• วงจรป้องกันรีเลย์ในสถานีย่อย
• บูรณาการเข้ากับระบบ SCADA สำหรับการตรวจสอบระยะไกล

ปัญหาทั่วไปและการแก้ไขปัญหา

แม้แต่ TCCT คุณภาพสูงก็อาจประสบปัญหาในการปฏิบัติงานได้ ปัญหาที่พบบ่อยได้แก่:

• อัตราส่วนเอาต์พุตไม่ถูกต้อง:มักเกิดจากข้อผิดพลาดในการเดินสายรองหรือการเลือกแกนไม่ถูกต้อง
• ความร้อนสูงเกินไป:มักเกิดจากการไหลเวียนของกระแสหลักมากเกินไปหรือการระบายอากาศไม่ดี
• ความอิ่มตัวของแม่เหล็ก:สามารถบิดเบือนการวัดในการใช้งานกระแสสูงได้
• ความเสียหายทางกล:การกระแทกหรือการสั่นสะเทือนทางกายภาพอาจส่งผลต่อการจัดตำแหน่งแกนกลาง

โดยทั่วไปการแก้ไขปัญหาเกี่ยวข้องกับการตรวจสอบสายไฟ การตรวจสอบความเสียหายของฉนวน และการยืนยันว่าอุปกรณ์ได้รับการจัดอันดับอย่างถูกต้องสำหรับแอปพลิเคชัน

คำถามที่พบบ่อย

• ถาม: TCCT สามารถวัดทั้งกระแส AC และ DC ได้หรือไม่
  ตอบ: ไม่ หม้อแปลงกระแสหลักได้รับการออกแบบสำหรับการวัดไฟฟ้ากระแสสลับเท่านั้น เนื่องจากต้องใช้การเหนี่ยวนำแม่เหล็กไฟฟ้า
• ถาม: ฉันจะเลือก TCCT ที่เหมาะสมสำหรับใบสมัครของฉันได้อย่างไร
  ตอบ: พิจารณาพิกัดกระแสหลัก ระดับความแม่นยำ ระดับฉนวน และสภาพแวดล้อม
• ถาม: CT หลักไม่ต้องบำรุงรักษาหรือไม่
  ตอบ: จำเป็นต้องมีการบำรุงรักษาเพียงเล็กน้อย โดยหลักๆ แล้วการตรวจสอบความเสียหายทางกายภาพและความสมบูรณ์ของสายไฟ
• ถาม: อะไรทำให้ TCCT ของ Anqiang Power แตกต่าง
  ตอบ: Anqiang Power เน้นการผลิตที่มีความแม่นยำ ความทนทาน และการรองรับการติดตั้งที่ซับซ้อน

หม้อแปลงกระแสแบบผ่านแกนเป็นสิ่งที่ขาดไม่ได้ในระบบไฟฟ้าสมัยใหม่ ให้ความสามารถในการวัด การป้องกัน และการตรวจสอบที่แม่นยำ ด้วยการทำความเข้าใจหลักการ การติดตั้ง และข้อกังวลทั่วไป วิศวกรจึงสามารถรับประกันการทำงานที่เชื่อถือได้ในทุกการใช้งาน
